多对分屏蔽/总屏蔽加铠装热电偶电缆
TX分屏蔽/总屏蔽加铠装
应用
这些电缆用于热电偶电路，石化厂，公共设施和工业厂房。

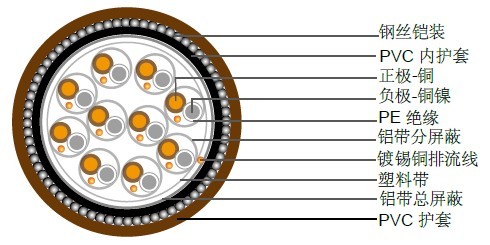

结构
导体: 实心
可用的型号: KX, EX, JX, TX, NX, KCA, KCB, RCA, RCB, SCA, SCB, BC
绝缘: PVC, PE, XLPE或LSZH
分屏蔽：24μm的铝带或PETP带另加直径0.6mm的实心镀锡铜排流线
绕包：至少一层塑料带
总屏蔽：24μm的铝带或PETP带另加截面积为0.5 mm²的7股镀锡铜排流线
内护套： PE, PVC或LSZH
铠装：镀锌钢丝
外护套: PVC或LSZH
颜色: 根据标准IEC 60584-3
防延燃性: IEC 60332-1
火焰传播测试: IEC 60332 cat. C
温度范围: 工作温度-30°C到70°C。安装温度-5°C到50°C。
0.5 mm²
| 导体规格(mm²) |
对数 |
绝缘厚度(mm) |
内护套厚度(mm) |
钢丝直径(mm) |
外护套厚度(mm) |
外径(mm) |
重量(kg/km) |
| 0.5 |
2 |
0.4 |
0.9 |
0.9 |
1.4 |
13.5 |
314 |
| 0.5 |
4 |
0.4 |
1.1 |
0.9 |
1.4 |
15.2 |
393 |
| 0.5 |
6 |
0.4 |
1.2 |
0.9 |
1.5 |
17.6 |
497 |
| 0.5 |
8 |
0.4 |
1.2 |
0.9 |
1.5 |
18.4 |
567 |
| 0.5 |
10 |
0.4 |
1.2 |
1.25 |
1.6 |
21.0 |
832 |
| 0.5 |
12 |
0.4 |
1.2 |
1.25 |
1.6 |
21.7 |
893 |
| 0.5 |
16 |
0.4 |
1.3 |
1.25 |
1.7 |
24.2 |
1057 |
| 0.5 |
20 |
0.4 |
1.3 |
1.25 |
1.7 |
26.0 |
1196 |
| 0.5 |
24 |
0.4 |
1.3 |
1.25 |
1.8 |
27.8 |
1397 |
0.8 mm²
| 导体规格(mm²) |
对数 |
绝缘厚度(mm) |
内护套厚度(mm) |
钢丝直径(mm) |
外护套厚度(mm) |
外径(mm) |
重量(kg/km) |
| 0.8 |
2 |
0.4 |
0.9 |
0.9 |
1.4 |
14.2 |
351 |
| 0.8 |
4 |
0.4 |
1.1 |
0.9 |
1.5 |
16.3 |
460 |
| 0.8 |
6 |
0.4 |
1.2 |
0.9 |
1.5 |
18.7 |
576 |
| 0.8 |
8 |
0.4 |
1.2 |
0.9 |
1.6 |
19.7 |
675 |
| 0.8 |
10 |
0.4 |
1.2 |
1.25 |
1.6 |
22.4 |
966 |
| 0.8 |
12 |
0.4 |
1.3 |
1.25 |
1.7 |
23.6 |
1059 |
| 0.8 |
16 |
0.4 |
1.3 |
1.25 |
1.7 |
25.8 |
1246 |
| 0.8 |
20 |
0.4 |
1.3 |
1.25 |
1.8 |
28.0 |
1439 |
| 0.8 |
24 |
0.4 |
1.5 |
1.25 |
1.8 |
30.3 |
1667 |
1.0 mm²
| 导体规格(mm²) |
对数 |
绝缘厚度(mm) |
内护套厚度(mm) |
钢丝直径(mm) |
外护套厚度(mm) |
外径(mm) |
重量(kg/km) |
| 1.0 |
2 |
0.4 |
1.1 |
0.9 |
1.4 |
15.0 |
374 |
| 1.0 |
4 |
0.4 |
1.1 |
0.9 |
1.5 |
16.7 |
495 |
| 1.0 |
6 |
0.4 |
1.2 |
0.9 |
1.6 |
19.4 |
636 |
| 1.0 |
8 |
0.4 |
1.2 |
1.25 |
1.6 |
21.0 |
884 |
| 1.0 |
10 |
0.4 |
1.2 |
1.25 |
1.7 |
23.3 |
1064 |
| 1.0 |
12 |
0.4 |
1.3 |
1.25 |
1.7 |
24.3 |
1153 |
| 1.0 |
16 |
0.4 |
1.3 |
1.25 |
1.7 |
26.7 |
1365 |
| 1.0 |
20 |
0.4 |
1.5 |
1.25 |
1.8 |
29.4 |
1582 |
| 1.0 |
24 |
0.4 |
1.5 |
1.6 |
1.9 |
32.3 |
2098 |
1.3 mm²
| 导体规格(mm²) |
对数 |
绝缘厚度(mm) |
内护套厚度(mm) |
钢丝直径(mm) |
外护套厚度(mm) |
外径(mm) |
重量(kg/km) |
| 1.3 |
2 |
0.4 |
1.1 |
0.9 |
1.5 |
16.5 |
415 |
| 1.3 |
4 |
0.4 |
1.2 |
0.9 |
1.5 |
18.6 |
545 |
| 1.3 |
6 |
0.4 |
1.2 |
1.25 |
1.6 |
22.2 |
853 |
| 1.3 |
8 |
0.4 |
1.2 |
1.25 |
1.6 |
23.3 |
980 |
| 1.3 |
10 |
0.4 |
1.3 |
1.25 |
1.7 |
26.1 |
1183 |
| 1.3 |
12 |
0.4 |
1.3 |
1.25 |
1.7 |
27.0 |
1288 |
| 1.3 |
16 |
0.4 |
1.3 |
1.25 |
1.8 |
30.0 |
1553 |
| 1.3 |
20 |
0.4 |
1.5 |
1.25 |
1.9 |
33.2 |
1806 |
| 1.3 |
24 |
0.4 |
1.5 |
1.6 |
1.9 |
36.1 |
2358 |
1.5 mm²
| 导体规格(mm²) |
对数 |
绝缘厚度(mm) |
内护套厚度(mm) |
钢丝直径(mm) |
外护套厚度(mm) |
外径(mm) |
重量(kg/km) |
| 1.5 |
2 |
0.5 |
1.1 |
0.9 |
1.5 |
17.6 |
461 |
| 1.5 |
4 |
0.5 |
1.2 |
0.9 |
1.5 |
19.9 |
611 |
| 1.5 |
6 |
0.5 |
1.2 |
1.25 |
1.6 |
23.8 |
957 |
| 1.5 |
8 |
0.5 |
1.3 |
1.25 |
1.7 |
25.4 |
1119 |
| 1.5 |
10 |
0.5 |
1.3 |
1.25 |
1.7 |
28.1 |
1336 |
| 1.5 |
12 |
0.5 |
1.3 |
1.25 |
1.7 |
29.2 |
1459 |
| 1.5 |
16 |
0.5 |
1.5 |
1.25 |
1.9 |
33.2 |
1783 |
| 1.5 |
20 |
0.5 |
1.5 |
1.6 |
1.9 |
36.7 |
2308 |
| 1.5 |
24 |
0.5 |
1.7 |
1.6 |
2.0 |
39.8 |
2706 |
*此处的重量只是近似值。它会因为绝缘和导体材料的不同而改变。
