XDSL连接线

XDSL连接线

应用

该电缆适用于XDSL传输系统，可数据传输频率可达40MHz。

标准

• ER.f5.113

XDSL连接线

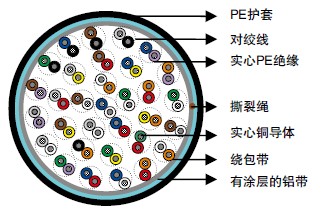

结构

• 导体：0.5mm实心退火裸铜,遵照ASTM B-3/IEC 60228 Class1标准。
• 绝缘：ASTM D 1248/IEC 60708实心聚乙烯。
• 绞对：对绞线
• 成缆方式：由12，13&25对的单元构成缆心。单元用彩色绑带进行区分。
• 缆心绕包：一层或多层防潮聚酯带以搭接方式绕包或纵包于缆芯外。
• 屏蔽：铝聚酯带纵向搭接缠绕。
• 护套：BS 6234/IEC 60708标准黑色低密度聚乙烯。
• 撕裂绳：尼龙撕裂绳可帮助剥离护套。

电气性能

导体直径 mm 0.5
最大导体电阻 @20℃ Ω/km 91
最小绝缘电阻@500V DC MΩ.km 20000
最大电阻不平衡 % 2
标称互电容 nF/km 52
最大电容不平衡@1KHz 线对之间 pF/500m 45
最大电容不平衡@1KHz 线对与地之间 pF/500m 400
阻抗@0.3 – 1MHz Ω 100+/- 20
阻抗@1 – 40MHz Ω 100+/- 15
最大平均衰减@0.1MHz dB/km 0.81
最大平均衰减@0.3MHz dB/km 1.15
最大平均衰减@0.6MHz dB/km 1.65
最大平均衰减@1MHz dB/km 2.1
最大平均衰减@4MHz dB/km 4.3
最大平均衰减@10MHz dB/km 6.6
最大平均衰减@16MHz dB/km 8.2
最大平均衰减@20MHz dB/km 9.2
最大平均衰减@31.25MHz dB/km 11.8
最大平均衰减@40MHz dB/km 13.9
最小回波损耗 @1-20MHz dB/100m 23
最小回波损耗 @20-40MHz dB/km 23-10log (f/20)
最小等效远端串扰  线对之间 @0.16MHz dB 69
最小等效远端串扰  线对之间 @1MHz dB 55
最小等效远端串扰  线对之间 @20MHz dB 29
最小等效远端串扰  线对之间 @40MHz dB 23
最小近端串扰  线对之间 @0.16MHz dB 68
最小近端串扰  线对之间 @1MHz dB 59
最小近端串扰  线对之间 @20MHz dB 39
最小近端串扰  线对之间 @40MHz dB 35
介电强度 dB
导体之间 3secs V DC 3000
导体与屏蔽之间 3secs V DC 5000

机械和热性能

操作温度范围(静态)：-30℃ – +70℃
安装温度范围(动态)：-20℃ – +50℃
最小弯曲半径：10 x 外径

色码

遵照ANSI/ICEA S-80-576标准色码，详见色码表。

尺寸和重量

电缆代码 线对数量/四线 组 标称绝缘厚度
mm 		标称护套厚度
mm 		标称外径
mm 		标称重量
kg/km
TP113-2Y(St)Y-26P05-XDSL 26 0.2 0.9 18.5 265
TP113-2Y(St)Y-51P05-XDSL 51 0.2 1.0 24.2 460
TP113-2Y(St)Y-101P05-XDSL 101 0.2 1.1 31.5 790
TP113-2Y(St)Y-202P05-XDSL 202 0.2 1.2 41.5 1415
