VDE 0816/DIN 57816 PE绝缘填充/非填充四线组结构铁路信号电缆

应用

该电缆可提供良好的保护以对抗电磁干扰。适用于室外信号设备。

标准

• VDE 0816/DIN 57816

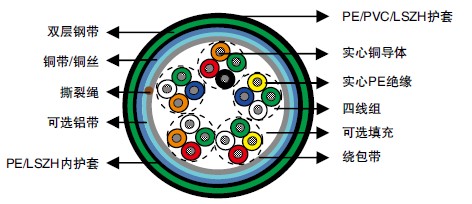

结构

• 导体：0.9/1.4mm实心退火裸铜，遵照ASTM B-3/IEC 60228 Class 1标准。
• 绝缘：ASTM D 1248/IEC 60708实心聚乙烯。
• 成缆单元：四线组。
• 成缆方式：绝缘线以同心层绞方式构成缆心。
• 缆心绕包：一层或多层防潮聚酯带以搭接方式绕包或纵包于缆芯外。
• 静电屏蔽：铜带或0.12mm的铜丝编织屏蔽。
• 内护套：PE或LSZH。
• 静电铠装：两层0.5/0.8mm钢带螺旋缠绕。外层钢带需覆盖内层钢带留下的空隙。
• 护套：PE/PVC或LSZH。
• 撕裂绳：尼龙撕裂绳可帮助剥离护套。

电气性能

标称导体直径	mm	0.9	1.4
导体尺寸	mm2	0.636	1.539
最大导体电阻 @20℃	Ω/km	28	12.1
最小绝缘电阻@500V DC	MΩ.km	35000	5000
最大电阻不平衡	%	2.5	2.5
最大互电容 @0.8KHz	nF/km	45	50
最大电容不平衡@1KHz 线对之间	pF/500m	250	250
最大电容不平衡@1KHz 线对与地之间	pF/500m	1200	1200
最大平均衰减@1KHz	dB/km	0.7	0.46
最大平均衰减@10KHz	dB/km	1.6	0.85
最大平均衰减@30KHz	dB/km	2.1	1.3
介电强度 导体之间3secs	V DC	3000	3000
导体与屏蔽之间 3secs	V DC	3500	3500
标称绝缘厚度	mm	0.45	0.65
标称绝缘线直径	mm	1.8	2.7

屏蔽系数

组别	频率	不同场强下的屏蔽系数(计划值)
		70V/km	100V/km	350V/km
1,5	1623	0.70	0.60	0.92
2,3,6,7		0.55	0.45	0.80
4,8		0.30	0.25	0.70
1,5	50	0.45	0.38	0.52
2,6		0.21	0.17	0.29
3,7		0.42	0.37	0.30
4,8		0.17	0.14	0.12

参考长度为300m。 不同长度L的换算系数(至少200m)：L/300

类型代码

AJ- 带感应防护的室外电缆
2Y 实心PE
Y PVC
H LSZH
(St) 涂塑铝带静电屏蔽
D 铜丝屏蔽
S 铁路信号电缆
Lg 层绞式
(…Cu) 铜屏蔽总截面积
(fK) 径向铜带，(St)的补充
2B… 两层钢带，单位mm

机械和热性能

操作温度范围(静态)：-30℃– +70℃
安装温度范围(动态)：-20℃ – +50℃
最小弯曲半径：15 x 外径

色码

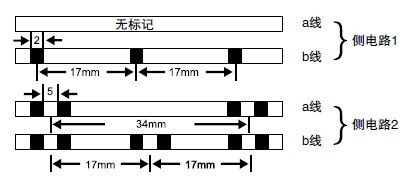

绝缘环标
每层的追踪四线组有红色螺旋标记。

尺寸和重量

VDE代码：
铜带屏蔽&0.5/0.8mm钢带
AJ-2Y(St)YbY…x4x0.9/1.4 S Lg (fK) (2B 0.5) AJ-2Y(St)YbY…x4x0.9/1.4 S Lg (fK) (2B 0.8)
铜丝屏蔽 (直径1.2mm)&0.8mm钢带
AJ-2YDYbY…x4x0.9/1.4 S Lg (…Cu/2B 0.5) AJ-2YDYbY…x4x0.9/1.4 S Lg (…Cu/2B 0.8)

电缆代码	四线组数量	标称内/外护套厚度 mm	标称外径 mm	标称重量 kg/km
Type 1：0.9mm导体，1.8mm绝缘线，铜带屏蔽，RF 0.6，0.5mm钢带
TP816AJ-2Y(St)YbY-S Lg (fK)(2B0.5)-3Q09	3	1.7/1.8	22.0	810
TP816AJ-2Y(St)YbY-S Lg (fK)(2B0.5)-5Q09	5	1.7/1.8	25.5	1035
TP816AJ-2Y(St)YbY-S Lg (fK)(2B0.5)-7Q09	7	1.7/1.8	26.5	1150
TP816AJ-2Y(St)YbY-S Lg (fK)(2B0.5)-10Q09	10	1.8/2.0	32.5	1550
TP816AJ-2Y(St)YbY-S Lg (fK)(2B0.5)-14Q09	14	1.8/2.0	35.5	1870
Type 2：0.9mm导体，1.8mm绝缘线，铜丝屏蔽，RF 0.45，0.5mm钢带
TP816AJ-2YDYbY-S Lg (23/2B0.5)-7Q09	7	1.7/1.8	28.5	1410
TP816AJ-2YDYbY-S Lg (25/2B0.5)-10Q09	10	1.8/2.0	33.0	1745
TP816AJ-2YDYbY-S Lg (25/2B0.5)-14Q09	14	1.8/2.0	36.6	2060
Type 3：0.9mm导体，1.8mm绝缘线，铜带屏蔽，RF 0.45，0.8mm钢带
TP816AJ-2Y(St)YbY-S Lg (fK) (2B0.8)-20Q09	20	1.8/2.0	40.0	2610
TP816AJ-2Y(St)YbY-S Lg (fK) (2B0.8)-30Q09	30	2.0/2.2	46.5	3425
TP816AJ-2Y(St)YbY-S Lg (fK) (2B0.8)-40Q09	40	2.0/2.2	50.5	4015
Type 4：0.9mm导体，1.8mm绝缘线，铜丝屏蔽，RF 0.25，0.8mm钢带
TP816AJ-2YDYbY-S Lg (29/2B0.8)-20Q09	20	1.8/2.0	40.5	2840
TP816AJ-2YDYbY-S Lg (33/2B0.8)-30Q09	30	2.0/2.2	47.5	3655
TP816AJ-2YDYbY-S Lg (33/2B0.8)-40Q09	40	2.0/2.2	51.5	4230
Type 5：1.4mm导体，2.7mm绝缘线，铜带屏蔽，RF 0.6，0.5mm钢带
TP816AJ-2Y(St)YbY-S Lg (fK) (2B0.5)-3Q14	3	1.7/1.8	26.5	1140
TP816AJ-2Y(St)YbY-S Lg (fK) (2B0.5)-5Q14	5	1.7/1.8	29.5	1430
TP816AJ-2Y(St)YbY-S Lg (fK) (2B0.5)-7Q14	7	1.8/2.0	33.5	1790
TP816AJ-2Y(St)YbY-S Lg (fK) (2B0.5)-10Q14	10	1.8/2.0	39.0	2330
TP816AJ-2Y(St)YbY-S Lg (fK) (2B0.5)-14Q14	14	1.8/2.0	42.5	2805
Type 6：1.4mm导体，2.7mm绝缘线，铜丝屏蔽，RF 0.45，0.5mm钢带
TP816AJ-2YDYbY-S Lg (25/2B0.5)-25Q14	25	1.8/2.0	35.0	2050
Type 7：1.4mm导体，2.7mm绝缘线，铜带屏蔽，RF 0.45，0.8mm钢带
TP816AJ-2Y(St)YbY-S Lg (fK) (2B0.8)-20Q14	20	2.0/2.2	49.0	4085
TP816AJ-2Y(St)YbY-S Lg (fK) (2B0.8)-30Q14	30	2.4/2.6	58.5	5585
TP816AJ-2Y(St)YbY-S Lg (fK) (2B0.8)-40Q14	40	2.4/2.6	64.0	6720
Type 8：1.4mm导体，2.7mm绝缘线，铜丝屏蔽，RF 0.25，0.8mm钢带
TP816AJ-2YDYbY-S Lg (29/2B0.5)-10Q14	10	1.8/2.0	41.0	2950
TP816AJ-2YDYbY-S Lg (33/2B0.5)-14Q14	14	2.0/2.2	46.0	3615
TP816AJ-2YDYbY-S Lg (33/2B0.5)-20Q14	20	2.0/2.2	50.0	4310
TP816AJ-2YDYbY-S Lg (38/2B0.5)-30Q14	30	2.4/2.6	59.5	5850
TP816AJ-2YDYbY-S Lg (43/2B0.5)-40Q14	40	2.4/2.6	65.0	7005
