PE绝缘填充/非填充四线组结构铁路信号电缆 (RF 0.1)

PE绝缘填充/非填充四线组结构铁路信号电缆 (RF 0.1)

应用

该电缆可提供良好的保护以对抗电磁干扰 (RF=0.1)。适用于室外信号设备。

标准

• RENFE E.T. 03.365.051.6

PE绝缘填充/非填充四线组结构铁路信号电缆 (RF 0.1)

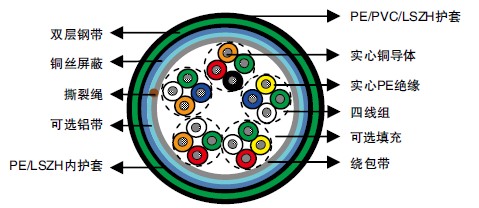

结构

• 导体：0.9/1.4mm实心退火裸铜，遵照ASTM B-3/IEC 60228 class 1标准。
• 绝缘：ASTM D 1248/IEC 60708实心聚乙烯。
• 成缆单元：四线组。
• 成缆方式：绝缘线以同心层绞方式构成缆心。
• 缆心绕包：一层或多层防潮聚酯带以搭接方式绕包或纵包于缆芯外。
• 静电屏蔽：一层0.12mm的铜丝螺旋缠绕。
• 内护套：PE或LSZH。
• 静电铠装：两层0.5mm钢带螺旋缠绕。外层钢带需覆盖内层钢带留下的空隙。
• 护套：PE/PVC或LSZH。
•撕裂绳：尼龙撕裂绳可帮助剥离护套。

电气性能

标称导体直径 mm 0.9 1.4
导体尺寸 mm2 0.636 1.539
最大导体电阻 @20℃ Ω/km 28 12.1
最小绝缘电阻@500V DC MΩ.km 35000 5000
屏蔽系数 Rk (50Hz) 感应电压 Em 100V/Km   0.1 0.1
                   感应电压 Em 500V/Km   0.16 0.16
最大电阻不平衡 % 2.5 2.5
最大互电容 @0.8KHz nF/km 45 50
最大电容不平衡@1KHz 线对之间 pF/500m 250 250
最大电容不平衡@1KHz 线对与地之间 pF/500m 1200 1200
最大平均衰减@1KHz dB/km 0.7 0.46
最大平均衰减@10KHz dB/km 1.6 0.85
最大平均衰减@20KHz dB/km 2.1 1.3
介电强度 导体之间3secs V DC 3000 3000
         导体与屏蔽之间 3secs V DC 3500 3500
最小绝缘厚度 mm 0.45 0.65
最大绝缘线径 mm 1.8 2.7

机械和热性能

操作温度范围(静态)：-30℃– +70℃
安装温度范围(动态)：-20℃ – +50℃
最小弯曲半径：15 x 外径

色码

层绞 四线组位置 绝缘颜色
1 2 3 4
中心和偶数层 First 橙 绿 红 白
Even 黄 绿 蓝 白
Odd 黄 绿 红 白
Last 橙 绿 蓝 白
奇数层 First 橙 绿 红 黑
Even 黄 绿 蓝 黑
Odd 黄 绿 红 黑
Last 橙 绿 蓝 黑

尺寸和重量

电缆代码 四线组数量 标称内/外护套厚度
mm		 标称外径
mm 		标称重量
kg/km
0.9mm导体, 1.8mm绝缘线
TP365-2Y(CTS)2Y(DSTA)Y1Q09-RF01 1 1.5/1.6 24.5 1300
TP365-2Y(CTS)2Y(DSTA)Y3Q09-RF01 3 1.5/1.6 25.5 1425
TP365-2Y(CTS)2Y(DSTA)Y5Q09-RF01 5 1.5/1.6 28.0 1650
TP365-2Y(CTS)2Y(DSTA)Y7Q09-RF01 7 1.5/1.6 29.5 1800
TP365-2Y(CTS)2Y(DSTA)Y25Q09-RF01 25 1.7/1.8 41.0 3175
1.4mm导体, 2.7mm绝缘线
TP365-2Y(CTS)2Y(DSTA)Y3Q14-RF01 3 1.5/1.6 28.5 1775
TP365-2Y(CTS)2Y(DSTA)Y5Q14-RF01 5 1.6/1.8 33.0 2200
TP365-2Y(CTS)2Y(DSTA)Y7Q14-RF01 7 1.6/1.8 35.5 2525
TP365-2Y(CTS)2Y(DSTA)Y10Q14-RF01 10 1.6/1.8 39.0 2975
