颜色代码&电缆组成

E) DIN VDE 0815 & 0816颜色代码&电缆组成
DIN VDE 0815 安装电缆
1) VDE 0815&VDE 0816单元绞合
下列安装电缆类型颜色代码：
J-YY . . . Bd, J-HH . . . Bd, J-Y(St)Y . . . Bd,
J-H(St)H . . . Bd and J-2Y(St)Y . . . Bd
四线组结构
四线组中的单根芯线用黑色环标作为标记。

四线组1个子单元的5个四线组绝缘颜色按照下列基色：
四线组1：所有芯线基色为红
四线组2：所有芯线基色为绿
四线组3：所有芯线基色为灰
四线组4：所有芯线基色为黄
四线组5：所有芯线基色为白
标记单元用红色螺旋标记标识，其他使用白色或无色。
子单元的四线组按照基色标记
从内层开始的所有层的子单元连续标记
2) VDE 0815
下列安装电缆类型颜色代码：
J-Y(St)Y . . . Lg
(层绞)
2对安装电缆扭绞成一个四线组
电路1 a-线红, b-线黑
电路2 a-线白, b-线黄
4对及以上安装电缆
每层第1对的a-线为红色，其余为白色。
b-线为蓝, 黄, 绿, 棕, 黑的连续重复。
计数：从外向里。
3) VDE 0815
下列安装电缆类型颜色代码：
JE-Y(St)Y . . . Bd, JE-LiYCY . . . Bd, JE-H(St) . . . and JE-HCH . . . Bd
(工业电子电缆)
线对颜色
每个单元的绝缘线按相同顺序重复使用不同基色。
线对基本色

对数	1	2	3	4
a线	蓝	灰	绿	白
b线	红	黄	棕	黑

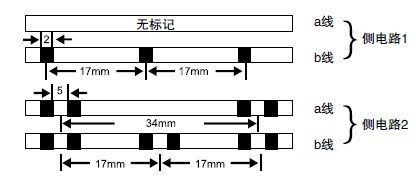

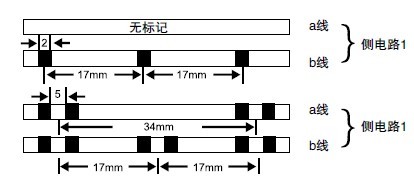

2对电缆：芯线绞合为一个四线组：
电路1： a-线蓝电路2： a-线灰
b-线红 b-线黄

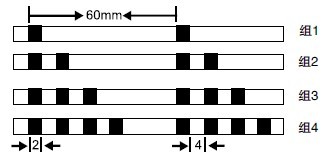

每个单元分配一组环标。每个单元的所有芯线用环形标记和环标组标识
所有单元的计数位置为从内向外。
环标颜色和环标组

单元定义
12单元以上电缆除环标外还包含彩色螺旋塑料带。

单元编号	环标颜色	环标组	单元编号	环标颜色	环标组	颜色识别带
1	粉	Ⅰ	11	紫	Ⅲ
2	粉	Ⅱ	12	紫	IIII
3	粉	Ⅲ	13	粉	Ⅰ	蓝
4	粉	IIII	14	粉	Ⅱ	蓝
5	橙	Ⅰ	15	粉	Ⅲ	蓝
6	橙	Ⅱ	16	粉	IIII	蓝
7	橙	Ⅲ	17	橙	Ⅰ	红
8	橙	IIII	18	橙	Ⅱ	红
9	紫	Ⅰ	19	橙	Ⅲ	红
10	紫	Ⅱ	20	橙	IIII	红

DIN VDE 0816室外电话电缆
下列室外电话电缆类型颜色代码：
A-2Y(L)2Y...Bd and A-2YF(L)2Y...Bd
A-02Y(L)2Y...Bd, A-02YSF(L)2Y..Bd and A-02YF(L)2Y...Bd
四线组的单根导体绝缘层用黑色环标标记：

1个子单元的5个四线组的绝缘层必须有下列颜色：

四线组编号	绝缘颜色
四线组编号	1	2	3	4
1	红	红	红	红
2	绿	绿	绿	绿
3	灰	灰	灰	灰
4	黄	黄	黄	黄
5	白	白	白	白

每层第一个子/主单元必须用红色螺旋磁带标记(marker)。其余子/主单元必须用白色或无螺旋磁带标记。
1个子单元的四线组按基色序列进行计数。对于5个四线组以上的电缆, 主单元和子单元必须由内向外从maker开始连续计数。
1个子单元的定义：

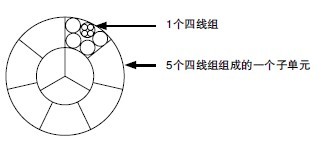

由5个四线组组成= 10对 (DA)(DA = double core or pair)

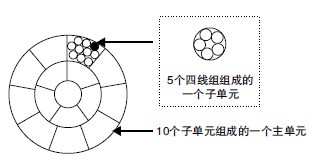

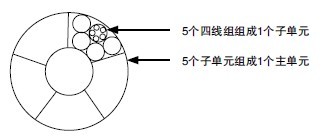

1个主单元的定义: 由5个子单元组成= 50对 (DA)	一个主单元的定义: 由10个子单元组成= 100对(DA)
300对电缆的设计：由6个主单元组成,每个50对 (DA)	1500对电缆的设计：由15个主单元组成,每个100对 (DA)
