PE绝缘ISDN基本接入电路

PE绝缘ISDN基本接入电路

应用

该电缆用于ISDN基本接入服务，适合中心局布线和ISDN基本接入设备布线。

标准

• ER.f5.058

PE绝缘ISDN基本接入电路

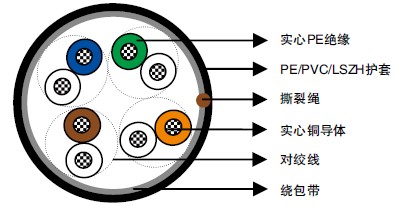

结构

• 导体：0.5/0.6mm实心退火裸铜，遵照ASTM B-3/IEC 60228 class 1标准。
• 绝缘：ASTM D 1248/IEC 60708实心聚乙烯。
• 绞对：对绞线
• 成缆方式：由12，13&25对的单元构成缆心。单元用彩色绑带区分。
• 缆心绕包：一层或多层防潮聚酯带以搭接方式绕包或纵包于缆芯外。
• 护套：PVC/LSZH。
•撕裂绳 (可选)：尼龙撕裂绳可帮助剥离护套。

电气性能

标称导体直径 mm 0.5 0.6
导体线规 AWG 24 -
导体尺寸 mm2 0.196 0.283
最大导体电阻 @20℃ Ω/km 91 63
最小绝缘电阻@500V DC MΩ.km 16000 16000
最大电阻不平衡 % 2.5 2.5
标称互电容 nF/km 52 52
最大电容不平衡@1KHz 线对之间 pF/km 260 260
最大电容不平衡@1KHz 线对与地之间 pF/km 2625 2625
最大平均衰减@20KHz dB/km 4.9 3.9
最大平均衰减@40KHz dB/km 6.2 4.8
最大平均衰减@60KHz dB/km 7.0 5.6
最大平均衰减@80KHz dB/km 7.7 6.0
最大平均衰减@100KHz dB/km 7.9 6.3
最小等效远端串扰 线对之间@20KHz dB 56 56
最小等效远端串扰 线对之间@40KHz dB 52 52
最小等效远端串扰 线对之间@60KHz dB 50 50
最小等效远端串扰 线对之间@80KHz dB 49 49
最小等效远端串扰 线对之间@100KHz dB 48 48
最小近端串扰 线对之间@20KHz dB 61 61
最小近端串扰 线对之间@40KHz dB 57 57
最小近端串扰 线对之间@60KHz dB 55 55
最小近端串扰 线对之间@80KHz dB 54 54
最小近端串扰 线对之间@100KHz dB 51 51
介电强度 导体之间3secs V DC 3600 3600
标称绝缘厚度 mm 0.2 0.25
标称绝缘线直径 mm 0.9 1.1

机械和热性能

操作温度范围(静态)：-30℃ – +70℃
安装温度范围(动态)：-20℃ – +50℃

色码

遵照BT CW 110J标准色码，详见色码表。

尺寸和重量

电缆代码 线对数量 标称护套厚度
mm 		标称外径
mm 		标称重量
kg/km
0.5mm导体, 0.9mm绝缘线
TP58-2Y(St)Y2P05-ISDN-B 2 0.8 4.5 23.0
TP58-2Y(St)Y4P05-ISDN-B 4 0.8 5.0 33.5
0.6mm导体, 1.1mm绝缘线
TP58-2Y(St)Y2P06-ISDN-B 2 1.0 5.5 30.0
TP58-2Y(St)Y4P06-ISDN-B 4 1.0 6.0 45.0
