IEC 60189-1 PVC跳线

IEC 60189-1 PVC跳线

应用

跳线用于主配线架(MDF)接线端子，交接箱(CCP)和配线架或配线盒之间的连接。

应用

• IEC 60189-1
• IEC 60332-1
• UL1581 Sec.VW-1

IEC 60189-1 PVC跳线

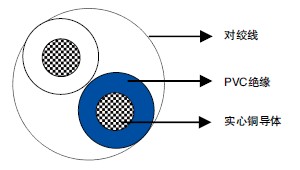

结构

• 导体：0.5/0.6/0.8mm实心退火镀锡铜，遵照IEC 60228 Class 1标准。
• 绝缘：PVC
• 绞对：绝缘线以不同绞距绞合成对以降低串音。

电气性能

标称导体直径 mm 0.5 0.6 0.8
导体尺寸 mm2 0.196 0.283 0.5
最大导体电阻@20℃ Ω/km 98 66 35
最小绝缘电阻@500V DC MΩ.km 50 50 50
标称绝缘厚度 mm 0.225 0.225 0.275
标称绝缘线直径 mm 0.95 1.05 1.35

机械和热性能

操作温度范围(静态)：-30℃ – +70℃
安装温度范围(动态)：-20℃ – +50℃
最小弯曲半径：7.5 x 外径

色码

遵照IEC 60189-1标准色码。

尺寸和重量

电缆代码 线芯数量 标称绝缘厚度
mm 		最大外径
mm 		标称重量
kg/km
0.5mm 导体, 0.95mm 绝缘线
TC189-Y-1W05 1 0.225 1.25 2.5
TC189-Y-2W05 2 0.225 1.95 5.0
TC189-Y-3W05 3 0.225 2.25 7.5
TC189-Y-4W05 4 0.225 2.40 10.0
TC189-Y-5W05 5 0.225 2.60 12.5
0.6mm 导体, 1.05mm 绝缘线
TC189-Y-1W06 1 0.225 1.45 3.0
TC189-Y-2W06 2 0.225 2.15 6.0
TC189-Y-3W06 3 0.225 3.0 9.0
TC189-Y-4W06 4 0.225 3.4 12.0
0.8mm 导体, 1.35mm 绝缘线
TC189-Y-1W08 1 0.275 2.05 5.8
TC189-Y-2W08 2 0.275 2.75 11.6
TC189-Y-3W08 3 0.275 3.7 17.4
TC189-Y-4W08 4 0.275 4.2 23.2
