DIN VDE 0816发泡PE绝缘&LAP护套非填充/填充型电缆

应用

该电缆适用于中心机房间的连接，适合管道敷设、直埋敷设和架空敷设。填充型电缆可地埋或沿人行道边敷设。铠装电缆适合直埋敷设。 Figure-8自承式电缆可用于架空敷设。

标准

• DIN VDE 0816

结构

• 导体：0.4/0.6/0.8mm实心退火裸铜，遵照DIN VDE 0295/ BS 6360/IEC 60228 class 1。
• 绝缘：VDE 0207-2 2YI2 type发泡聚乙烯。
• 绞对：绝缘线以不同绞距扭绞成对以减少串扰。
• 成缆单元：星形四线组。
• 成缆方式：4根绝缘线扭绞为一个星形四线组，5个四线组绞合为一个基本单元，每5或10个基本单元绞合成为一个主单元。四线组以单元形式分组并层绞成为缆心。遵照VDE 0816标准结构，详见电缆组成表。
• 缆心绕包：一层或多层防潮聚酯带以搭接方式绕包或纵包于缆芯外。这些聚酯带在屏蔽层与独立导体之间提供热，机械及绝缘保护.
• 防潮层：一层单面或双面有涂层的铝带(0.2mm)纵向搭接缠绕于缆心外以提供100%电气屏蔽覆盖并防止水汽侵入。
• 护套：VDE 0207-32YM2 type 黑色低/中密度聚乙烯，可抵御日照，温度变化，地面化学物质和其他环境条件的侵蚀。
• 撕裂绳：可提供撕裂绳用于纵向撕裂护套以方便其剥除。
• 备用对(可选)：大对数电缆可提供备用对。
• 排流线(可选)：可提供纵向放置的镀锡铜排流线以保证屏蔽层的电气连续性。

可选结构

• 填充型电缆：电缆的缆芯间隙用石油膏进行填充以防止纵向渗水。电缆内屏蔽层与防潮聚酯带之间，屏蔽层和护套之间的
空隙均涂有防水填充物。
• 铠装电缆：皱纹钢带铠装层覆盖于可选的内护套外。铠装层外包有一层聚乙烯外护套。

类型代码

A- 室外电缆
02Y 发泡聚乙烯(FOAM PE) 绝缘
F 填充
(L)2Y 压接护套(聚合物涂层铝带压接PE外护套)
SR 皱纹钢带
b 铠装
T 镀锌钢丝
StIII 四线组
Bd 单元绞合

电气性能

标称导体直径	mm	0.4	0.6	0.8
导体线规	AWG	26	-	20
导体尺寸	mm2	0.126	0.283	0.5
最大平均导体电阻@20℃	Ω/km	143	63	34.6
最小绝缘电阻@500V DC	MΩ.km	5000	5000	5000
最大互电容 @800Hz 所有值的95%	nF/km	40	40	40
所有值的100%	nF/km	42	42	42
电容不平衡@800Hz 线对之间
K1 所有值的100%	pF/500m	980	800	800
所有值的98% 最大值	pF/500m	420	400	400
K9-12 所有值的100%	pF/500m	800	300	300
所有值的90% 最大值	pF/500m	200	100	100
最大导体环路电阻@20℃	Ω/km	300	130	73.2
阻抗@0.8KHz	Ω	994	665	500
最大平均衰减@0.8KHz	dB/km	1.45	0.91	0.68
介电强度 50Hz
导体之间 (2mins)	V AC	500	500	500
导体与屏蔽之间 (2mins)	V AC	2000	2000	2000
最大工作电压峰值	V	150	225	225
标称绝缘厚度(非填充)	mm	0.20	0.25	0.3
(填充)	mm	0.26	0.36	0.44
标称绝缘线直径 (非填充)	mm	0.8	1.1	1.4
(填充)	mm	0.92	1.32	1.68

机械和热性能

操作温度范围(静态)：-30℃ – +70℃
安装温度范围(动态)：-20℃ – +50℃
最小弯曲半径：10 x 外径(非铠装电缆)；15 x 外径(铠装电缆)

色码

四线组

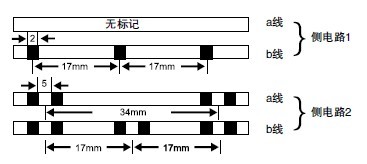

单根绝缘线用黑色环标标记：
侧电路1 a线 无标记
b线 每17mm1个标记
侧电路2 a线 每34mm2个标记
b线 每17mm2个标记
子单元
基本单元中5个四线组的颜色：
四线组1 红 四线组2 绿
四线组3 灰 四线组4 黄 四线组5 白
追踪单元用红色螺纹标记，其他单元用白色绑带标记。

尺寸和重量

发泡PE绝缘，LAP护套电话电缆 VDE代码：A-02Y(L)2Y …x2x0.4/0.6/0.8 StIII Bd
