新电缆颜色标准

由2007年7月1日起,固定电力装置的道题(包括电缆及电线)识别饿颜色已经更改,详情于小表

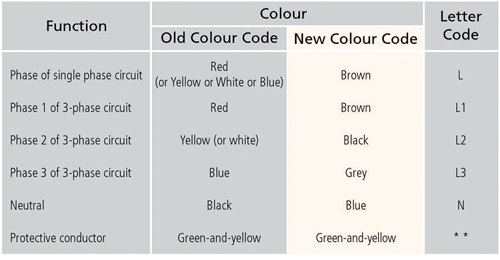

表1 电缆颜色代码的更改

来源: 香港机电工程处

上述更改用与所有新电力装置以及对现有的电力装置推行的加装及改装工程,才用旧颜色代码电线的现有装置不受影响。

新电线颜色代码符合有国家及国际标准(例如IEC-60446,EN-604446,BS-EN-60446,和BS-7671)的规定,并已或大多数西方国家的取用(例如美国,法国,德国,西班牙,荷兰,葡萄牙等)

安全预防措施

采用新颜色代码后,黑色线芯会由中性线缆为相线,蓝色线芯则由相线专为中性线。错误接这着两种线芯会令风险增加,可能导致电力以外及短路,为确保电力安全,应该避免在带电装置上的新旧电线接触中进行工作。在有更改电线颜色的电线接触进行工作时,若隔离有电力线路会引起多重不便,则应采取充分的预防措施,以免在带电的工作环境出现危险情况。

安装指引-新装置

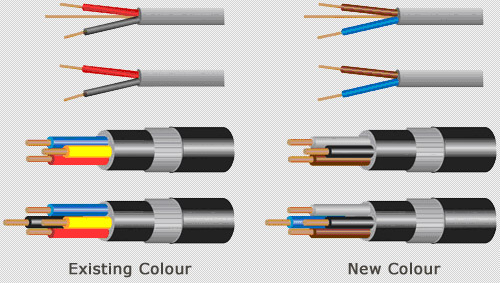

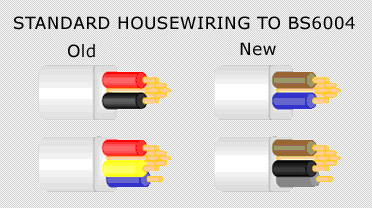

旧电线缆颜色代码(即相对采用红色,黄色及蓝色,中性线采用黑色)有新电缆颜色代码(即相对采用棕色,黑色及灰色,中性线采用蓝色)取代,如表一所示。新装置的电路应接上使用新颜色代码的电线。

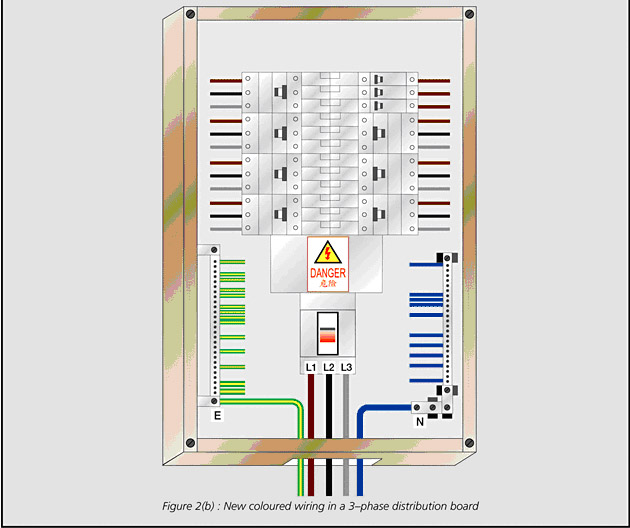

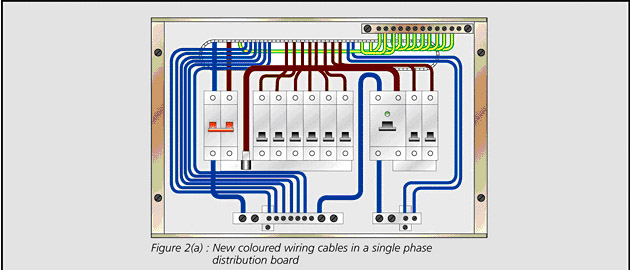

在单位装内,无论相对接触至L1,L2或L3相位,均只应以棕色鉴别,至于由多供电装置提供电力的单相房间,楼宇和单位,其电路的相线和中性线,应该分别采用棕色及蓝色电线。

来源:香港机电工程处(2007) http://www.emsd.gov.hk
