纵向阻水电缆

应用

该舰艇舷外安装电缆横向阻水,纵向完全阻水,按照VG 95218 part 29标准设计。

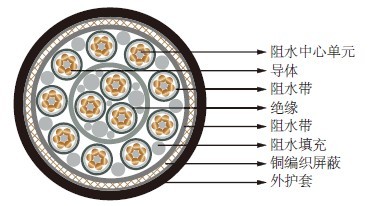

结构
纵向阻水海底电缆Submarine Cables

导体:多股细铜丝。
中心单元:阻水中心单元。
分隔:阻水带。
绝缘:特殊弹性体。
填充:阻水填充。
分隔:阻水带。
屏蔽:镀锡铜编织。
护套:交联无卤阻燃材料。

电气数据

500V

芯数×标称截面积 最大传输阻抗
No. × mm² m Ω/m
2×1.5 30
3×1.5 30
3G1.5 30
7×1.5 30
4×2×0.75 30
12×0.75 30
12×1.5 30
24×1.5 30

尺寸和重量

500V

芯数×标称截面积 最大单芯直径 最小护套厚度 最小外径 最大外径 最大重量
No. × mm² mm mm mm mm kg/km
2×1.5 3.4 2.0 12.6 13.2 200
3×1.5 3.4 2.0 13.4 13.8 250
3G1.5 3.4 2.0 13.4 13.8 250
7×1.5 3.4 1.5 15.7 16.2 430
4×2×0.75 2.5 2.0 20.6 21.2 560
12×0.75 2.5 2.0 18.5 19.1 540
12×1.5 3.4 2.0 20.9 21.5 700
24×1.5 3.4 2.0 28.1 28.7 1230
