铅护套AC高压海底电缆

铅护套AC高压海底电缆

应用

该海底电缆用于向沿岸岛屿、石油平台输送电力或跨越河流和湖泊。电缆设计基于国内或国际标准如VDE、IEC和ICEA,或按照客户的设计和标准。

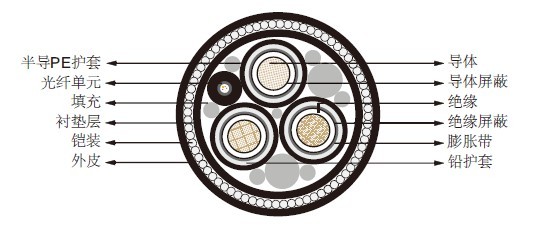

结构

导体:铜导体,阻水。
导体屏蔽:挤出式半导电材料。
绝缘:XLPE。
绝缘屏蔽:挤出式半导电材料。
分隔:膨胀带。
芯线护套1:铅护套。
芯线护套2:半导PE护套。
填充:聚丙烯填充。
光纤单元:光缆。
衬垫层:衬垫层。
铠装:镀锌钢丝与沥青材料填充。
外皮:聚丙烯纤维。

电气数据

26/45(52) kV

标称截面积 电容 电感 每相充电电流 @50Hz
mm² μF/km mH/km A/km
95 0.18 0.43 1.5
120 0.19 0.42 1.6
150 0.21 0.40 1.6
185 0.22 0.39 1.8
240 0.24 0.37 2.0
300 0.26 0.36 2.2
400 0.29 0.35 2.3
500 0.32 0.33 2.6
630 0.35 0.32 2.9
800 0.38 0.31 3.1
1000 0.42 0.30 3.5

38/66(72.5) kV

标称截面积 电容 电感 每相充电电流 @50Hz
mm² μF/km mH/km A/km
95 0.17 0.44 2.0
120 0.18 0.43 2.1
150 0.19 0.41 2.3
185 0.20 0.40 2.4
240 0.22 0.38 2.6
300 0.24 0.37 2.8
400 0.26 0.35 3.1
500 0.29 0.34 3.5
630 0.32 0.33 3.7
800 0.35 0.32 4.1
1000 0.38 0.31 4.6

64/110(123) kV

标称截面积 电容 电感 每相充电电流 @50Hz
mm² μF/km mH/km A/km
185 0.14 0.46 2.8
240 0.15 0.43 3.0
300 0.17 0.41 3.5
400 0.20 0.38 3.9
500 0.22 0.37 4.3
630 0.24 0.36 4.7
800 0.26 0.34 5.2
1000 0.28 0.33 5.6

76/132(145) kV

标称截面积 电容 电感 每相充电电流 @50Hz
mm² μF/km mH/km A/km
185 0.13 0.47 3.0
240 0.14 0.44 3.4
300 0.16 0.42 3.8
400 0.18 0.40 4.3
500 0.20 0.38 4.6
630 0.21 0.37 5.1
800 0.23 0.36 5.6
1000 0.25 0.35 6.1

87/150(170) kV

标称截面积 电容 电感 每相充电电流 @50Hz
mm² μF/km mH/km A/km
240 0.13 0.47 3.4
300 0.14 0.44 3.7
400 0.15 0.42 4.1
500 0.17 0.40 4.7
630 0.19 0.38 5.3
800 0.21 0.37 5.7
1000 0.23 0.36 6.3

127/220(245) kV

标称截面积 电容 电感 每相充电电流 @50Hz
mm² μF/km mH/km A/km
500 0.14 0.43 5.7
630 0.16 0.41 6.4
800 0.17 0.40 6.9
1000 0.19 0.38 7.4

160/275(300) kV

标称截面积 电容 电感 每相充电电流 @50Hz
mm² μF/km mH/km A/km
500 0.14 0.44 6.8
630 0.16 0.42 7.7
800 0.17 0.40 8.3
1000 0.18 0.39 9.0

尺寸和重量

26/45(52) kV

标称截面积 标称导体直径 标称绝缘厚度 标称绝缘外径 标称铅护套厚度 标称外径 重量
mm² mm mm mm mm mm kg/m
95 11.2 8.0 29.6 1.3 109.0 20.8
120 12.6 8.0 31.0 1.3 112.0 22.3
150 14.2 8.0 32.6 1.4 116.0 24.4
185 15.8 8.0 34.2 1.4 119.0 26.2
240 18.1 8.0 36.5 1.5 124.0 29.5
300 20.4 8.0 38.8 1.6 130.0 32.9
400 23.2 8.0 41.6 1.7 136.0 37.9
500 26.2 8.0 45.0 1.8 144.0 43.2
630 29.8 8.0 48.6 1.9 152.0 49.7
800 33.7 8.0 52.5 2.1 162.0 58.6
1000 37.9 8.0 57.3 2.2 173.0 68.1

38/66(72.5) kV

标称截面积 标称导体直径 标称绝缘厚度 标称绝缘外径 标称铅护套厚度 标称外径 重量
mm² mm mm mm mm mm kg/m
95 11.2 9.0 31.6 1.3 113.0 21.6
120 12.6 9.0 33.0 1.4 116.0 23.8
150 14.2 9.0 34.6 1.4 120.0 25.7
185 15.8 9.0 36.2 1.4 124.0 28.0
240 18.1 9.0 38.5 1.6 129.0 31.3
300 20.4 9.0 40.8 1.6 134.0 34.3
400 23.2 9.0 43.6 1.7 141.0 39.2
500 26.2 9.0 47.0 1.9 149.0 45.4
630 29.8 9.0 50.6 2.0 157.0 52.0
800 33.7 9.0 54.5 2.1 167.0 60.1
1000 37.9 9.0 59.3 2.3 178.0 70.7

64/110(123) kV

标称截面积 标称导体直径 标称绝缘厚度 标称绝缘外径 标称铅护套厚度 标称外径 重量
mm² mm mm mm mm mm kg/m
185 15.8 16.0 50.2 2.0 156.0 40.9
240 18.1 15.0 50.5 2.0 157.0 42.5
300 20.4 14.0 50.8 2.0 157.0 44.1
400 23.2 13.0 51.6 2.0 159.0 47.2
500 26.2 13.0 55.0 2.1 167.0 53.0
630 29.8 13.0 58.6 2.3 176.0 60.7
800 33.7 13.0 62.5 2.4 185.0 69.5
1000 37.9 13.0 67.3 2.6 197.0 80.5

76/132(145) kV

标称截面积 标称导体直径 标称绝缘厚度 标称绝缘外径 标称铅护套厚度 标称外径 重量
mm² mm mm mm mm mm kg/m
185 15.8 18.0 54.2 2.1 165.0 44.9
240 18.1 17.0 54.5 2.1 166.0 46.3
300 20.4 16.0 54.8 2.1 167.0 48.0
400 23.2 15.0 55.6 2.1 168.0 51.1
500 26.2 15.0 59.0 2.3 176.0 58.0
630 29.8 15.0 62.6 2.4 185.0 65.2
800 33.7 15.0 66.5 2.5 194.0 74.0
1000 37.9 15.0 71.3 2.7 206.0 85.4

87/150(170) kV

标称截面积 标称导体直径 标称绝缘厚度 标称绝缘外径 标称铅护套厚度 标称外径 重量
mm² mm mm mm mm mm kg/m
240 18.1 21.0 62.5 2.4 184.0 55.5
300 20.4 20.0 62.8 2.4 185.0 57.3
400 23.2 19.0 63.6 2.4 187.0 60.5
500 26.2 18.0 65.0 2.5 190.0 65.1
630 29.8 17.0 66.6 2.5 194.0 69.7
800 33.7 17.0 70.5 2.7 204.0 79.8
1000 37.9 17.0 75.3 2.8 215.0 90.5

127/220(245) kV

标称截面积 标称导体直径 标称绝缘厚度 标称绝缘外径 标称铅护套厚度 标称外径 重量
mm² mm mm mm mm mm kg/m
500 26.2 24.0 77.6 2.9 219.0 81.3
630 29.8 23.0 79.2 3.0 224.0 86.7
800 33.7 23.0 83.1 3.1 234.0 95.3
1000 37.9 23.0 87.3 3.1 241.0 104.0

160/275(300) kV

标称截面积 标称导体直径 标称绝缘厚度 标称绝缘外径 标称铅护套厚度 标称外径 重量
mm² mm mm mm mm mm kg/m
500 26.2 26.0 81.6 2.9 229.0 84.7
630 29.8 24.0 81.2 3.0 228.0 88.9
800 33.7 24.0 85.1 3.1 237.0 97.6
1000 37.9 24.0 89.3 3.1 247.0 106.3
