聚氯乙烯(PVC)/聚氨酯(PUR) 螺旋线缆

聚氯乙烯 (PVC)/聚氯乙烯(PVC) 螺旋线缆 聚氯乙烯 (PVC)/聚氯乙烯(PVC) 螺旋线缆

应用:

PVC/PUR 螺旋电缆作用馈线使用,它们适合于高品质的厨房和家务用具,照明,电动工具,建筑行业,搬运设备,娱乐设备等,PVC/PUR 螺旋电缆具有有拉伸后能迅速复位,出色的外观及使用寿命长等优点。

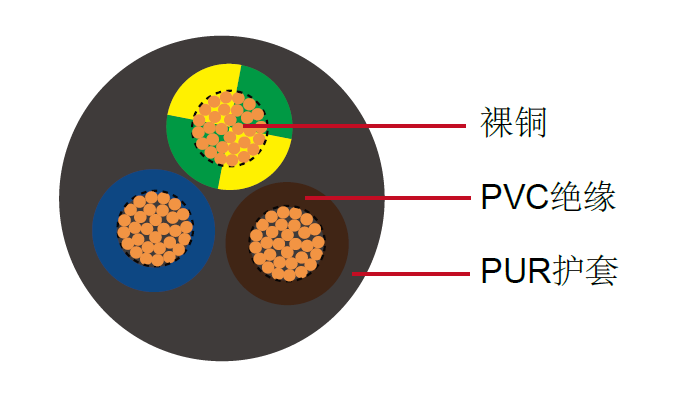

结构:

导体:绞合裸铜导体,符合VDE 0295 5 类标准
芯绞合
单芯绝缘:聚氯乙烯绝缘
单芯颜色编码:符合 VDE 0293 和 DIN 47100 标准
护套:聚氨酯(PUR)外护套
护套颜色:黑(其他颜色跟类型可跟据客户要求)

特性:

额定温度:-5°C 到 +80°C
额定电压:
300V/500V (到 1 mm²), 另H07BQ-F 450/750 V (到 1.5 mm²)
弹性系数:PVC/PUR 黑色 大约 1 : 4
额定电压:2000 V, 另H07BQ-F 2500V

尺寸和重量:

AWG 横截面积 封闭螺旋长度 单芯线缆直径 成缆外径 铜重量
  mm2 mm mm mm kg/km
18 2 x 0.75 500 6.50 23.00 77.80
18 2 x 0.75 1000 6.50 23.00 149.80
18 2 x 0.75 1400 6.50 23.00 207.40
18 2 x 0.75 2000 6.50 23.00 293.80
18 2 x 0.75 3000 6.50 23.00 437.80
18 3 x 0.75 500 7.10 25.20 116.70
18 3 x 0.75 1000 7.10 25.20 224.70
18 3 x 0.75 1400 7.10 25.20 311.10
18 3 x 0.75 2000 7.10 25.20 440.60
18 3 x 0.75 3000 7.10 25.20 656.60
18 4 x 0.75 500 7.90 28.80 156.60
18 4 x 0.75 1000 7.90 28.80 301.60
18 4 x 0.75 1400 7.90 28.80 417.60
18 4 x 0.75 2000 7.90 28.80 591.60
18 4 x 0.75 3000 7.90 28.80 881.60
18 5 x 0.75 500 8.60 31.20 194.40
18 5 x 0.75 1000 8.60 31.20 374.40
18 5 x 0.75 1400 8.60 31.20 518.40
18 5 x 0.75 2000 8.60 31.20 734.40
18 5 x 0.75 3000 8.60 31.20 1094.40
17 2 x 1.00 500 6.80 24.60 103.70
17 2 x 1.00 1000 6.80 24.60 199.70
17 2 x 1.00 1400 6.80 24.60 276.50
17 2 x 1.00 2000 6.80 24.60 391.70
17 2 x 1.00 3000 6.80 24.60 583.70
17 3 x 1.00 500 7.20 26.40 156.60
17 3 x 1.00 1000 7.20 26.40 301.60
17 3 x 1.00 1400 7.20 26.40 417.60
17 3 x 1.00 2000 7.20 26.40 591.60
17 3 x 1.00 3000 7.20 26.40 884.60
17 4 x 1.00 500 7.80 28.60 207.40
17 4 x 1.00 1000 7.80 28.60 399.40
17 4 x 1.00 1400 7.80 28.60 553.00
17 4 x 1.00 2000 7.80 28.60 783.40
17 4 x 1.00 3000 7.80 28.60 1167.40
17 5 x 1.00 500 9.00 32.00 259.20
17 5 x 1.00 1000 9.00 32.00 499.20
17 5 x 1.00 1400 9.00 32.00 691.20
17 5 x 1.00 2000 9.00 32.00 979.20
17 5 x 1.00 3000 9.00 32.00 1459.20
17 7 x 1.00 500 11.10 39.00 361.80
17 7 x 1.00 1000 11.10 39.00 696.80
17 7 x 1.00 1400 11.10 39.00 964.80
17 7 x 1.00 2000 11.10 39.00 1366.80
17 7 x 1.00 3000 11.10 39.00 2036.80
16 2 x 1.50 500 8.50 30.00 156.60
16 2 x 1.50 1000 8.50 30.00 301.60
16 2 x 1.50 1400 8.50 30.00 417.60
16 2 x 1.50 2000 8.50 30.00 591.60
16 2 x 1.50 3000 8.50 30.00 881.60
16 3 x 1.50 500 8.90 32.80 232.20
16 3 x 1.50 1000 8.90 32.80 447.20
16 3 x 1.50 1400 8.90 32.80 619.20
16 3 x 1.50 2000 8.90 32.80 877.20
16 3 x 1.50 3000 8.90 32.80 1307.20
16 5 x 1.50 500 10.90 38.80 388.80
16 5 x 1.50 1000 10.90 38.80 748.80
16 5 x 1.50 1400 10.90 38.80 1036.80
16 5 x 1.50 2000 10.90 38.80 1468.80
16 5 x 1.50 3000 10.90 38.80 2188.80
16 7 x 1.50 500 12.20 46.40 545.40
16 7 x 1.50 1000 12.20 46.40 1050.40
16 7 x 1.50 1400 12.20 46.40 1451.10
16 7 x 1.50 2000 12.20 46.40 2060.40
16 7 x 2.50 3000 12.20 46.40 3070.40
16 3 x 2.50 500 10.60 38.20 388.80
16 3 x 2.50 1000 10.60 38.20 748.80
16 3 x 2.50 1400 10.60 38.20 1036.80
16 3 x 2.50 2000 10.60 38.20 1468.80
16 3 x 2.50 3000 10.60 38.20 2188.80
