乙烯丙烯共聚物(EPR)/聚氨酯(PUR) 螺旋线缆

乙烯丙烯共聚物(EPR)/聚氨酯(PUR) 螺旋线缆 乙烯丙烯共聚物(EPR)/聚氨酯(PUR) 螺旋线缆

应用:

EPR/PUR 螺旋电缆作用馈线使用,它们适合于高品质的厨房和家务用具,照明,电动工具,建筑行业,搬运设备,娱乐设备等,PVC/PUR 螺旋电缆具有有拉伸后能迅速复位,出色的外观及使用寿命长等优点。

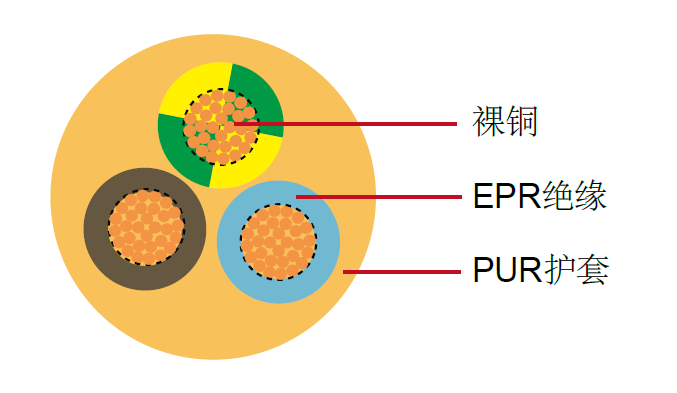

结构:

导体:绞合裸铜导体,符合 VDE 0295 5类标准芯绞合
单芯绝缘:乙烯丙烯共聚物(EPR) 绝缘
单芯颜色编码:符合 VDE 0293 和 DIN 47100 标准
护套:聚氨酯(PUR)外护套
护套颜色:橙色 (其他颜色可根据客户要求)

特性:

额定温度: -25°C 到 +80°C
额定电压:
H05BQ-F 300V/500V (到 1 mm²), H07BQ-F 450/750V (到 1.5 mm²)
弹性系数:EPR/PUR 约 1 : 5
额定电压:H05BQ-F 2000 V, H07BQ-F 2500V

尺寸和重量:

AWG 横截面积 封闭螺旋长度 单芯线缆直径 成缆外径 铜重量
  mm2 mm mm mm kg/km
18 2 x 0.75 300 6.50 23.00 59.00
18 2 x 0.75 500 6.50 23.00 77.80
18 2 x 0.75 1000 6.50 23.00 149.80
18 2 x 0.75 1500 6.50 23.00 221.80
18 2 x 0.75 3000 6.50 23.00 437.80
18 3 x 0.75 300 7.10 25.20 73.50
18 3 x 0.75 500 7.10 25.20 116.70
18 3 x 0.75 1000 7.10 25.20 224.70
18 3 x 0.75 1500 7.10 25.20 332.60
18 3 x 0.75 3000 7.10 25.20 656.60
18 4 x 0.75 300 7.90 28.80 98.60
18 4 x 0.75 500 7.90 28.80 156.60
18 4 x 0.75 1000 7.90 28.80 301.60
18 4 x 0.75 1500 7.90 28.80 446.60
18 4 x 0.75 3000 7.90 28.80 881.60
18 5 x 0.75 300 8.60 31.20 122.40
18 5 x 0.75 500 8.60 31.20 194.40
18 5 x 0.75 1000 8.60 31.20 374.40
18 5 x 0.75 1500 8.60 31.20 554.40
18 5 x 0.75 3000 8.60 31.20 1094.40
17 2 x 1.00 300 6.80 24.60 65.30
17 2 x 1.00 500 6.80 24.60 103.70
17 2 x 1.00 1000 6.80 24.60 199.70
17 2 x 1.00 1500 6.80 24.60 295.70
17 2 x 1.00 3000 6.80 24.60 583.70
17 3 x 1.00 300 7.20 26.40 98.60
17 3 x 1.00 500 7.20 26.40 156.60
17 3 x 1.00 1000 7.20 26.40 301.60
17 3 x 1.00 1500 7.20 26.40 446.60
17 3 x 1.00 3000 7.20 26.40 881.60
17 4 x 1.00 300 7.80 28.60 130.60
17 4 x 1.00 500 7.80 28.60 207.40
17 4 x 1.00 1000 7.80 28.60 399.40
17 4 x 1.00 1500 7.80 28.60 591.40
17 4 x 1.00 3000 7.80 28.60 1167.40
17 5 x 1.00 300 9.00 32.00 163.20
17 5 x 1.00 500 9.00 32.00 259.20
17 5 x 1.00 1000 9.00 32.00 499.20
17 5 x 1.00 1500 9.00 32.00 739.20
17 5 x 1.00 3000 9.00 32.00 1459.20
16 2 x 1.50 300 8.50 30.00 98.60
16 2 x 1.50 500 8.50 30.00 156.60
16 2 x 1.50 1000 8.50 30.00 301.60
16 2 x 1.50 1500 8.50 30.00 446.60
16 2 x 1.50 3000 8.50 30.00 881.60
16 3 x 1.50 300 8.90 32.80 146.20
16 3 x 1.50 500 8.90 32.80 232.20
16 3 x 1.50 1000 8.90 32.80 447.20
16 3 x 1.50 1500 8.90 32.80 662.20
16 3 x 1.50 3000 8.90 32.80 1307.20
16 5 x 1.50 300 10.90 38.80 244.80
16 5 x 1.50 500 10.90 38.80 388.80
16 5 x 1.50 1000 10.90 38.80 748.80
16 5 x 1.50 1500 10.90 38.80 1108.80
16 5 x 1.50 3000 10.90 38.80 2188.80
16 7 x 1.50 300 12.60 46.40 343.40
16 7 x 1.50 500 12.60 46.40 545.40
16 7 x 1.50 1000 12.60 46.40 1050.40
16 7 x 1.50 1500 12.60 46.40 1555.40
16 7 x 1.50 3000 12.60 46.40 3070.40
16 12 x 1.50 300 16.60 65.20 588.20
16 12 x 1.50 500 16.60 65.20 934.20
16 12 x 1.50 1000 16.60 65.20 1799.20
16 12 x 1.50 1500 16.60 65.20 2664.20
16 12 x 2.50 3000 16.60 65.20 5259.20
14 3 x 2.50 300 10.60 38.20 244.80
14 3 x 2.50 500 10.60 38.20 388.80
14 3 x 2.50 1000 10.60 38.20 748.80
14 3 x 2.50 1500 10.60 38.20 1108.80
14 3 x 2.50 3000 10.60 38.20 2188.80
14 5 x 2.50 300 13.20 48.40 408.00
14 5 x 2.50 500 13.20 48.40 648.00
14 5 x 2.50 1000 13.20 48.40 1248.00
14 5 x 2.50 1500 13.20 48.40 1848.00
14 5 x 2.50 3000 13.20 48.40 3648.00
