  首页产品JIS C 3410船用电缆

JIS C 3410船用电缆 250V

[FA-] TTY, TTYC, TTYCY
[FA-] TTPY, TTPYC, TTPYCY

JIS C 3410船用电缆 250V

标准

JISC 3410-1999
IEC 60332-1
IEC 60332-3 Cat.A(for FA-type)

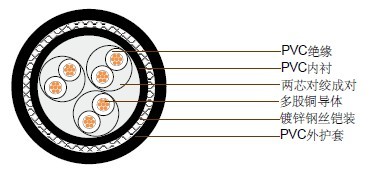

电缆结构

导体 TT
TTP 		多股镀锡铜 (TTY类) 多股镀锡铜 (TTPY类),  IEC 60228，2类
绝缘 60°C PVC(TTY类)/85°C  EPR(TTPY类)，遵循JIS C  3410
对绞 两芯对绞成对
成缆 线对总绞
可能添加阻燃非吸湿性材料填充
内衬 Y PVC，遵循JIS C  3410
铠装 C 镀锌钢丝编织
护套 Y PVC，遵循JIS C  3410
线芯颜色 白色绝缘外标注线对数和字母.
例如 4对;  (1A,  1B),  (2A,  2B),  (3A,  3B),  (4A,  4B)
-三线组，四线组：白色绝缘外加黑色数字标注
外护套颜色 黑色

电缆参数

(FA-) TTY,TTPY
对数/三线组
/四线组数		 导体 绝缘厚度 内衬厚度 (FA-) TTY,TTPY
截面积 股数/直径 直径 电缆外径 允许误差 电缆重量
mm² No./mm mm mm mm mm mm kg/km
1 0.75 7/0.37 1.1 0.7 1 7.9 0.4 70
1T 0.75 7/0.37 1.1 0.7 1.1 8.6 0.4 85
1Q 0.75 7/0.37 1.1 0.7 1.1 9.3 0.4 105
2 0.75 7/0.37 1.1 0.7 1.2 12 0.6 105
4 0.75 7/0.37 1.1 0.7 1.3 14.2 0.6 205
7 0.75 7/0.37 1.1 0.7 1.4 16.9 0.7 310
10 0.75 7/0.37 1.1 0.7 1.5 21.7 0.9 465
14 0.75 7/0.37 1.1 0.7 1.6 23.5 1 585
19 0.75 7/0.37 1.1 0.7 1.7 26.4 1.1 755
24 0.75 7/0.37 1.1 0.7 1.9 31.9 1.3 1030
30 0.75 7/0.37 1.1 0.7 2 34 1.4 1220
37 0.75 7/0.37 1.1 0.7 2.1 36.9 1.5 1450
48 0.75 7/0.37 1.1 0.7 2.3 42.8 1.7 1910

(FA-) TTYC,TTPYC

对数/三线组
/四线组数		 导体 绝缘厚度 内衬厚度 钢丝直径 (FA-) TTYC,TTPYC
截面积 股数/直径 直径 电缆外径 允许误差 电缆重量
mm² No./mm mm mm mm mm mm mm kg/km
1 0.75 7/0.37 1.1 0.7 1 0.3 9.2 0.4 130
1T 0.75 7/0.37 1.1 0.7 1.1 0.3 9.9 0.4 155
1Q 0.75 7/0.37 1.1 0.7 1.1 0.3 10.6 0.4 180
2 0.75 7/0.37 1.1 0.7 1.2 0.3 13.6 0.6 180
4 0.75 7/0.37 1.1 0.7 1.3 0.3 15.5 0.6 320
7 0.75 7/0.37 1.1 0.7 1.4 0.3 18.2 0.7 440
10 0.75 7/0.37 1.1 0.7 1.5 0.3 23 0.9 640
14 0.75 7/0.37 1.1 0.7 1.6 0.3 24.8 1 770
19 0.75 7/0.37 1.1 0.7 1.7 0.3 27.7 1.1 965
24 0.75 7/0.37 1.1 0.7 1.9 0.4 33.7 1.3 1380
30 0.75 7/0.37 1.1 0.7 2 0.4 35.8 1.4 1590
37 0.75 7/0.37 1.1 0.7 2.1 0.4 38.7 1.5 1860
48 0.75 7/0.37 1.1 0.7 2.3 0.4 44.6 1.7 2380

(FA-) TTYCY,TTPYCY

对数/三线组
/四线组数		 导体 绝缘厚度 内衬厚度 钢丝直径 护套厚度 (FA-) TTYCY,TTPYCY
截面积 股数/直径 直径 电缆外径 允许误差 电缆重量
mm² No./mm mm mm mm mm mm mm mm kg/km
1 0.75 7/0.37 1.1 0.7 1 0.3 0.8 11 0.4 170
1T 0.75 7/0.37 1.1 0.7 1.1 0.3 0.9 11.7 0.5 205
1Q 0.75 7/0.37 1.1 0.7 1.1 0.3 0.9 12.6 0.5 230
2 0.75 7/0.37 1.1 0.7 1.2 0.3 0.9 15.5 0.7 230
4 0.75 7/0.37 1.1 0.7 1.3 0.3 1 17.7 0.7 400
7 0.75 7/0.37 1.1 0.7 1.4 0.3 1.1 20.6 0.8 545
10 0.75 7/0.37 1.1 0.7 1.5 0.3 1.2 25.6 1 775
14 0.75 7/0.37 1.1 0.7 1.6 0.3 1.2 27.4 1.1 920
19 0.75 7/0.37 1.1 0.7 1.7 0.3 1.3 30.5 1.2 1140
24 0.75 7/0.37 1.1 0.7 1.9 0.4 1.4 36.7 1.5 1610
30 0.75 7/0.37 1.1 0.7 2 0.4 1.5 39.2 1.6 1860
37 0.75 7/0.37 1.1 0.7 2.1 0.4 1.6 42.3 1.6 2170
48 0.75 7/0.37 1.1 0.7 2.3 0.4 1.7 48.4 1.8 2760
