铁路机车直流电源屏蔽型电缆
\WDZ-DCKP-125 750V

铁路机车直流电源屏蔽型电缆WDZ-DCKP-125 750V

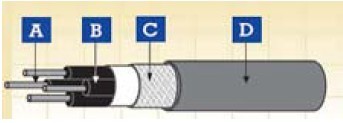

A. 导体 B. 绝缘 C. 屏蔽D.护套

应用

在铁路运输机车的内部或外部安装时用作电力和控制电缆，在这种环境下搬运和安装成本是需要考虑的很重要因素。 用于控制，辅助和主电路接线如有线电视吊带，开关和控制面板，驾驶台等。

电缆结构

导体：镀锡铜丝
绝缘 ：低烟无卤阻燃复合物
分离层（如果需要）
填充物
屏蔽：镀锡铜线编织
护套：低烟无卤阻燃复合物

电气及机械性能

标称电压 750V
长期工作温度 125°C
最低安装温度 -40°C
最小弯曲半径 2 x OD（OD≤10mm);
4 x OD(10mm≤OD≤20mm);
6 x OD(OD≥20mm)

防火性能

阻燃 GB/T18380.1-2001; GB/T18380.3-2001 C
低腐蚀性（酸性&传导性） GB/T17650.1-1998; GB/T17650.2-1998
无卤 GB/T17650.1-1998; GB/T17650.2-1998
低烟 GB/T17651.1-1998; GB/T17651.2-1998

WDZ-DCK-125 750V

芯数/导体截面积 导体结构 外径 重量 20°C导体最大电阻
mm² No/mm mm kg/km Ω/km
2×6 189/0.20 14.9 361 3.39
3×6 189/0.20 15.8 452 3.39
4×6 189/0.20 17.2 554 3.39
3×10 322/0.20 20.3 729 1.95
4×10 322/0.20 22.4 912 1.95
2×16 513/0.20 21.6 764 1.24
3×16 513/0.20 23.1 994 1.24
4×16 513/0.20 25.5 1252 1.24
2×25 798/0.20 25.2 1056 0.79
3×25 798/0.20 26.6 1367 0.79
4×25 798/0.20 29.8 1780 0.79
2×35 1121/0.20 27.8 1329 0.56
3×35 1121/0.20 29.5 1768 0.56
4×35 1121/0.20 32.9 2297 0.56
2×50 703/0.30 32.2 1819 0.393
3×50 703/0.30 34.5 2439 0.393
4×50 703/0.30 38.1 3130 0.393
