9/11/18/20 芯 UIC 集成电缆

FRL-UIC-4G10+2G6+1G2.5+2G0.75

FRL-UIC-4G10+2G6+1G2.5+2G1+2G0.75

FRL-UIC-4Q1S+2G0.75

FRL-UIC-4Q1S+2P0.75S

应用

9/11/18/20 芯 UIC 集成电缆为机车车辆内部连接线，用于传输数字信号。

电缆结构

9/11/18/20 芯 UIC 集成电缆

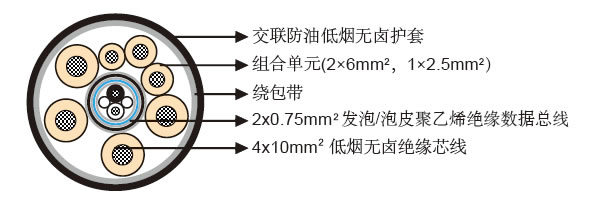

9芯UIC数据总线电缆

4芯单元 10mm²多股镀锡铜导体，低烟无卤绝缘。
组合单元 3根芯线(多股铜2×6mm²，1×2.5mm²)与1个填充单元绞合，成为一个组合单元。
绕包带 塑料箔搭接缠绕。
单元护套 TPE
0.75mm²UIC数据总线单元 两根发泡/ 泡皮聚乙烯绝缘多股镀锡铜线与两个填充单元共同绞合成为一对。
绕包带 塑料箔搭接缠绕
屏蔽 镀锡铜编织屏蔽
单元护套 TPE
绕包带 塑料箔搭接缠绕
绞合 4根10mm²的单元，3芯组合单元，UIC总线电缆与2个填充单元共同绞合成为缆芯。
绕包 塑料箔搭接缠绕
外护套 交联防油低烟无卤
9/11/18/20 芯 UIC 集成电缆

11芯UIC数据总线电缆

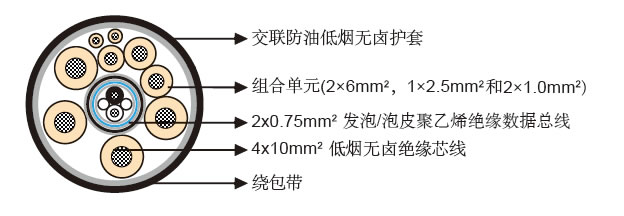

4芯单元 10mm²多股镀锡铜导体，低烟无卤绝缘。
组合单元 5根芯线(多股铜导体2×6mm²，1×2.5mm² 和2×1.0mm²)与一个填充单元绞合成为一个组合单元。
绕包带 塑料箔搭接缠绕。
单元护套 TPE
0.75mm²UIC数据总线单元 两根发泡/ 泡皮聚乙烯绝缘多股镀锡铜线与两个填充单元共同绞合成为一对。
绕包带 塑料箔搭接缠绕
屏蔽 镀锡铜编织屏蔽
单元护套 TPE
绕包带 塑料箔搭接缠绕
绞合 4根10mm²的单元，5芯组合单元，UIC总线电缆与2个填充单元共同绞合成为缆芯。
绕包 塑料箔搭接缠绕
外护套 交联防油低烟无卤
9/11/18/20 芯 UIC 集成电缆9/11/18/20 芯 UIC 集成电缆

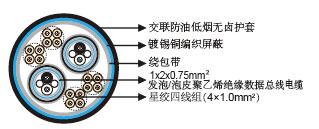

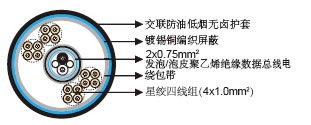

18/20芯UIC数据总线电缆

星型四线组 4根低烟无卤绝缘1mm²多股镀锡铜芯线绞合成为一个星型四线组。
0.75mm²UIC数据总线单元：两根发泡聚乙烯绝缘多股镀锡铜线与两个填充单元共同绞合成为一对。
绕包带 塑料箔搭接缠绕。
屏蔽 镀锡铜编织屏蔽
元素护套 TPE
绕包带 塑料箔搭接缠绕
绞合 4个四线组，2或4芯UIC数据总线电缆和若干填充共同绞合成为缆芯。
绕包 塑料箔搭接缠绕
屏蔽 镀锡铜编织屏蔽
外护套 交联防油低烟无卤

电气及机械性能

电压 300V
导体最高额定温度 90℃
允许最低环境温度 -40℃
弯曲半径 12 倍最大外径

化学及环境特性

EN 60684-2 不含氟
EN 50305; EN 60811-2-1 耐矿物油，耐燃油及耐草酸，耐碱
EN 50305 耐臭氧

车载系统应用的防火性能

EN 50306-2 危险等级 HL1, HL2/HL3
DIN 5510-2 安全等级 1/2/3/4
BS 6853 室内应用 1a, 1b, II; 室外应用 1a, 1b, II
EN 45545-2 HI1 HL3
NF F 16-101 F0
EN45545-2 R15室内/ R16 室外 HL1, HL2, HL3

基本防火性能

单根绝缘电线(电缆)垂直火焰传播测试 EN 50265-2-1; IEC 60332-1; BS 4066-1
成束电线(电缆)火焰传播测试 EN 50266-2-4 + EN 50305; IEC 60332-3C;VDE 0472 Teil 804; BS 4066-3; NFC 32070
烟密度测试 EN 50268-2; IEC 61034-2; VDE 0472 Teil 816
无卤测试 EN 50267-2-1; IEC 60754-1; VDE 0472 Teil 815
气体腐蚀性测试(酸度& 传导性) EN 50267-2-2/3; IEC 60754-2; VDE 0472 Teil 813
毒性指数测试 EN 50305; NFX 70-100; NFF 63808; TM1-04; BS6853
烟指数测试 NFF 16101; NFF 63808; BS6853
EN45545-2 材料和零部件的防火性能要求R15 / R16

结构参数

FRL-UIC-4G10+2G6+1G2.5+2G0.75

导体截面积 每股导体数/ 导体直径 标称护套厚度 标称外径 标称重量 最大导体阻抗 阻抗 最大衰减
20℃ @0.75-3MHz @1MHz @1.5MHz @2MHz @3MHz
mm² No/mm mm mm kg/km Ω/km Ω Db/km Db/km Db/km Db/km
0.75 19/0.22 1.8 25 917 26.7 120+/-12 10 13 14 18
10 80/0.4 1.95 - - - - -
6 84/0.3 3.39 - - - - -
2.5 37/0.29 8.21 - - - - -

FRL-UIC-4G10+2G6+1G2.5+2G1+2G0.75

导体截面积 每股导体数/ 导体直径 标称护套厚度 标称外径 标称重量 最大导体阻抗 阻抗 最大衰减
20℃ @0.75-3MHz @1MHz @1.5MHz @2MHz @3MHz
mm² No/mm mm mm kg/km Ω/km Ω Db/km Db/km Db/km Db/km
0.75 19/0.22 1.8 25 969 26.7 120+/-12 10 13 14 18
10 80/0.4 1.95 - - - - -
6 84/0.3 3.39 - - - - -
2.5 37/0.29 8.21 - - - - -
1.0 19/0.25 20 - - - - -

FRL-UIC-4Q1S+2G0.75

导体截面积 每股导体数/ 导体直径 标称护套厚度 标称外径 标称重量 最大导体阻抗 阻抗 最大衰减Maximum Attenuation
20℃ @0.75-3MHz @1MHz @1.5MHz @2MHz @3MHz
mm² No/mm mm mm kg/km Ω/km Ω dB/km dB/km dB/km dB/km
0.75 19/0.22 1.8 18.5 498 26.7 120+/-12 10 13 14 18
1 19/0.25 20 - - - - -

FRL-UIC-4Q1S+2P0.75S

导体截面积 每股导体数/ 导体直径 标称护套厚度 标称外径 标称重量 最大导体阻抗 阻抗 最大衰减Maximum Attenuation
20℃ @0.75-3MHz @1MHz @1.5MHz @2MHz @3MHz
mm² No/mm mm mm kg/km Ω/km Ω dB/km dB/km dB/km dB/km
0.75 19/0.22 1.5 23 530 26.7 120+/-12 10 13 14 18
1 19/0.25 20 - - - - -
