EN 50306(EN45545)标准 薄壁仪表及控制电缆
FIREROL FRL-TW-05MP-ESW-IOS

EN 50306(EN45545)标准 薄壁仪表及控制电缆FRL-TW-05MP-ESW-IOS

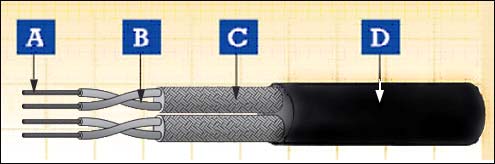

A.导体 B.绝缘 C.屏蔽 D.护套

应用

- 在铁路运输机车的内部或外部安装时用作电力和控制电缆,在这种环境下搬运和安装成本是需要考虑的很重要因素。
- 用于控制,辅助和主电路接线如有线电视吊带,开关和控制面板,驾驶台等。

电缆结构

导体
符合EN 50306-2 标准的镀锡退火铜丝
绝缘
低烟无卤(LSZH) 特殊化合物
总屏蔽
镀锡退火铜丝
线对屏蔽
单对屏蔽和护套。单对屏蔽符合EN 50306-3 标准,护套(S1, S2) 符合EN 50306-3 标准
线对编码
符合EN 50306-4 线对标识
外护套
符合EN 50264-1 规定的低烟无卤(LSZH) 特殊化合物(S2, EM 101 - EM 104)

电气及机械性能

电压 300/500 V
导体最高额定温度 90℃ /105℃ ( 固定安装)
允许最低环境温度 -25℃ /-40 ℃ ( 固定安装)
最小弯曲半径 10 倍最大外径

化学及环境特性

EN 60684-2 无氟
EN 50305; EN 60811-2-1 耐油及防燃料
EN 50305 防臭氧

车载系统应用的防火性能

EN 50306-2 危险等级 HL1, HL2/HL3, HL4
DIN 5510-2(EN45545) 安全等级 1/2/3/4
BS 6853 室内应用 1a, 1b, II; 室外应用 1a, 1b, II
NF F 16-101(EN45545) FO

车载系统应用的防火性能

EN 50265-2-1; IEC 60332-1; BS 4066-1 单根绝缘电线( 电缆) 垂直火焰传播测试
EN 50266-2-4 + EN 50305; IEC 60332-3C; 成束电线( 电缆) 火焰传播测试
VDE 0472 Teil 804; BS 4066-3; NFC 32070
EN 50268-2; IEC 61034-2; VDE 0472 Teil 816 烟密度测试
EN 50267-2-1; IEC 60754-1; VDE 0472 Teil 815 无卤测试
EN 50267-2-2/3; IEC 60754-2; VDE 0472 Teil 813 气体腐蚀性测试 ( 酸度 & 传导性)
EN 50305; NFX 70-100; NFF 63808; TM1-04; BS6853 毒性指数测试
NFF 16101; NFF 63808; BS6853 烟指数测试

FRL-TW-05MP-ESW-IOS 300/500 V

对数 x 芯数 x 导体截面积 最小平均护套厚度 线缆外径 重量
最小 最大
N x n x mm2 mm mm mm kg/km
2 x 2 x 0.5 1.0 10.1 11.3 100
