EN 50306(EN45545)标准 薄壁仪表及控制电缆
FIREROL FRL-TW-05M-SW-OS

EN 50306(EN45545)标准 薄壁仪表及控制电缆FRL-TW-05M-SW-OS

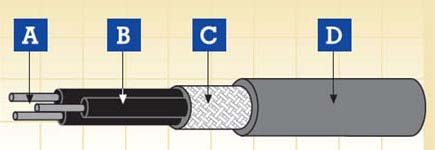

A.导体 B.绝缘 C.屏蔽 D.护套

应用

- 在铁路运输机车的内部或外部安装时用作电力和控制电缆,在这种环境下搬运和安装成本是需要考虑的很重要因素。
- 用于控制,辅助和主电路接线如有线电视吊带,开关和控制面板,驾驶台等。

电缆结构

导体
符合EN 50306-2 标准的镀锡退火铜丝
绝缘
低烟无卤(LSZH) 特殊化合物
总屏蔽
镀锡退火铜丝
外护套
符合EN 50264-1 (S2, EM 101 - EM 104) 规定的低烟无卤(LSZH) 特殊化合物

电气及机械性能

电压 300/500 V
导体最高额定温度 90℃ /105℃ ( 固定安装)
允许最低环境温度 -25℃ /-40 ℃ ( 固定安装)
最小弯曲半径 10 倍最大外径

化学及环境特性

EN 60684-2 无氟
EN 50305; EN 60811-2-1 耐油及防燃料
EN 50305 防臭氧

车载系统应用的防火性能

EN 50306-2 危险等级 HL1, HL2/HL3, HL4
DIN 5510-2(EN45545) 安全等级 1/2/3/4
BS 6853 室内应用 1a, 1b, II; 室外应用 1a, 1b, II
NF F 16-101(EN45545) FO

车载系统应用的防火性能

EN 50265-2-1; IEC 60332-1; BS 4066-1 单根绝缘电线( 电缆) 垂直火焰传播测试
EN 50266-2-4 + EN 50305; IEC 60332-3C; 成束电线( 电缆) 火焰传播测试
VDE 0472 Teil 804; BS 4066-3; NFC 32070
EN 50268-2; IEC 61034-2; VDE 0472 Teil 816 烟密度测试
EN 50267-2-1; IEC 60754-1; VDE 0472 Teil 815 无卤测试
EN 50267-2-2/3; IEC 60754-2; VDE 0472 Teil 813 气体腐蚀性测试 ( 酸度 & 传导性)
EN 50305; NFX 70-100; NFF 63808; TM1-04; BS6853 毒性指数测试
NFF 16101; NFF 63808; BS6853 烟指数测试

FRL-TW-05M-SW-OS 300/500 V

芯数 x 导体截面积 最小平均护套厚度 线缆外径 重量
最小 最大
n x mm2 mm mm mm kg/km
2 x 0.5 0.42 4.1 5.1 30
3 x 0.5 0.42 4.3 5.3 40
4 x 0.5 0.42 4.7 5.7 50
6 x 0.5 0.42 5.5 6.5 70
8 x 0.5 0.42 6.0 7.0 90
2 x 0.75 0.42 4.5 5.5 40
3 x 0.75 0.42 4.7 5.7 50
4 x 0.75 0.42 5.2 6.2 60
6 x 0.75 0.42 6.1 7.1 90
8 x 0.75 0.42 6.6 7.6 110
2 x 1.0 0.42 4.7 5.7 50
3 x 1.0 0.42 5.1 6.0 60
4 x 1.0 0.42 5.5 6.5 80
6 x 1.0 0.42 6.6 7.6 110
8 x 1.0 0.56 7.7 8.7 140
2 x 1.5 0.42 5.7 6.7 70
3 x 1.5 0.42 6.0 7.0 90
4 x 1.5 0.42 6.6 7.6 100
6 x 1.5 0.56 8.3 9.3 160
8 x 1.5 0.56 8.9 10.1 200
2 x 2.5 0.56 7.3 8.3 100
3 x 2.5 0.56 7.7 8.7 130
4 x 2.5 0.56 8.4 9.6 160
