EN45545(50264)标准标准壁电力及控制电缆
FIREROL FRL-SW-05M/FRL-SW-1M

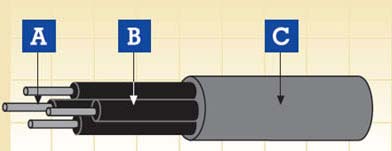

A. 导体 B. 绝缘 C. 护套
应用
在铁路运输机车的内部或外部安装时用作电力和控制电缆，在这种环境下搬运和安装成本是需要考虑的很重要因素。用于控制，辅助和主电路接线如有线电视吊带，开关和控制面板，驾驶台等。
电缆结构
导体符合HD383 (IEC 60228) class 5 标准的柔软镀锡退火铜丝
绝缘
符合EN 50264-1 (EM 101 至 EM 105) 标准的低烟无卤(LSZH) 弹性化合物
外护套
符合EN 50264-1 (EM 101 至 EM 104) 标准的低烟无卤(LSZH) 弹性化合物
电气及机械性能
| 电压 | 300/500 V 或 0.6/1 kV |
| 导体最高额定温度 | 90℃ ( 固定安装) |
| 允许最低环境温度 | -25℃ /-40℃ ( 固定安装) |
| 最小弯曲半径 | 3 倍最大外径 (D<12mm) |
| 4 倍最大外径 (D>12mm) |
化学及环境特性
| EN 60684-2 | 无氟 |
| EN 50305; EN 60811-2-1 | 耐油及防燃料 |
| EN 50305 | 防臭氧 |
车载系统应用的防火性能
| EN 50306-2 | 危险等级 HL1, HL2/HL3 |
| DIN 5510-2(EN45545) | 安全等级 1/2/3/4 |
| BS 6853 | 室内应用 1a, 1b, II; 室外应用 1a, 1b, II |
| NF F 16-101(EN45545) | F0 |
| EN45545-2 | R15室内/ R16 室外 HL1, HL2, HL3 |
基本防火性能
| EN 50265-2-1; IEC 60332-1; BS 4066-1 | 单根绝缘电线( 电缆) 垂直火焰传播测试 |
| EN 50266-2-4 + EN 50305; IEC 60332-3C; | 成束电线( 电缆) 火焰传播测试 |
| VDE 0472 Teil 804; BS 4066-3; NFC 32070 | |
| EN 50268-2; IEC 61034-2; VDE 0472 Teil 816 | 烟密度测试 |
| EN 50267-2-1; IEC 60754-1; VDE 0472 Teil 815 | 无卤测试 |
| EN 50267-2-2/3; IEC 60754-2; VDE 0472 Teil 813 | 气体腐蚀性测试 ( 酸度 & 传导性) |
| EN 50305; NFX 70-100; NFF 63808; TM1-04; BS6853 | 毒性指数测试 |
| NFF 16101; NFF 63808; BS6853 | 烟指数测试 |
| EN45545-2 | 材料和零部件的防火性能要求R15 / R16 |
FRL-SW-05M 300/500 V
| 芯数x导体 截面积 (a) |
导体直径(b) | 最小平均绝缘厚度 | 线芯外径 | 最小平均 护套厚度 |
线缆外径 | 重量 | 最大导体阻抗 | 最小绝缘阻抗 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 20°C | EI 105 | EI 101- EI 104 | |||||||||
| 最小 | 最大 | 最小 | 最大 | 20°C | 20°C | ||||||
| n x mm2 | mm | mm | mm | mm | mm | mm | mm | kg/km | Ω/km | MΩ·km | MΩ·km |
| 2x1 | 1.2 | 0.6 | 2.4 | 2.8 | 1.4 | 7.2 | 8.5 | 100 | 20.0 | 140 | 70 |
| 4x1 | 1.25 | 0.6 | 2.4 | 2.8 | 1.4 | 8.2 | 9.6 | 130 | 20.0 | 140 | 70 |
| 7x1 | 0.6 | 2.4 | 2.8 | 1.4 | 9.6 | 11.2 | 180 | 20.0 | 140 | 70 | |
| 9x1 | 0.6 | 2.4 | 2.8 | 1.4 | 11.5 | 13.4 | 220 | 20.0 | 140 | 70 | |
| 12x1 | 0.6 | 2.4 | 2.8 | 1.4 | 12.3 | 14.4 | 280 | 20.0 | 140 | 70 | |
| 19x1 | 0.6 | 2.4 | 2.8 | 1.4 | 14.5 | 16.6 | 400 | 20.0 | 140 | 70 | |
| 24x1 | 0.6 | 2.4 | 2.8 | 1.5 | 16.7 | 19.6 | 530 | 20.0 | 140 | 70 | |
| 32x1 | 0.6 | 2.4 | 2.8 | 1.6 | 18.5 | 21.7 | 660 | 20.0 | 140 | 70 | |
| 37x1 | 0.6 | 2.4 | 2.8 | 1.6 | 19.2 | 22.4 | 720 | 20.0 | 140 | 70 | |
| 40x1 | 0.6 | 2.4 | 2.8 | 1.6 | 19.9 | 23.3 | 750 | 20.0 | 140 | 70 | |
| 4x1.5 | 1.5 | 0.7 | 2.8 | 3.3 | 1.4 | 9.2 | 10.8 | 170 | 13.7 | 120 | 60 |
| 7x1.5 | 0.7 | 2.8 | 3.3 | 1.4 | 10.9 | 12.8 | 250 | 13.7 | 120 | 60 | |
| 9x1.5 | 0.7 | 2.8 | 3.3 | 1.4 | 13.1 | 15.3 | 310 | 13.7 | 120 | 60 | |
| 12x1.5 | 0.7 | 2.8 | 3.3 | 1.4 | 14.0 | 16.4 | 400 | 13.7 | 120 | 60 | |
| 19x1.5 | 0.7 | 2.8 | 3.3 | 1.5 | 16.5 | 19.4 | 570 | 13.7 | 120 | 60 | |
| 24x1.5 | 0.7 | 2.8 | 3.3 | 1.6 | 19.5 | 22.8 | 760 | 13.7 | 120 | 60 | |
| 32x1.5 | 0.7 | 2.8 | 3.3 | 1.7 | 21.5 | 25.2 | 940 | 13.7 | 120 | 60 | |
| 37x1.5 | 0.7 | 2.8 | 3.3 | 1.7 | 22.4 | 26.2 | 1040 | 13.7 | 120 | 60 | |
| 4x2.5 | 1.95 | 0.8 | 3.4 | 4.0 | 1.4 | 10.7 | 12.5 | 240 | 8.21 | 90 | 45 |
| 7x2.5 | 0.8 | 3.4 | 4.0 | 1.4 | 12.7 | 14.9 | 360 | 8.21 | 90 | 45 | |
| 9x2.5 | 0.8 | 3.4 | 4.0 | 1.5 | 15.6 | 18.3 | 450 | 8.21 | 90 | 45 | |
| 12x2.5 | 0.8 | 3.4 | 4.0 | 1.5 | 16.7 | 19.6 | 590 | 8.21 | 90 | 45 | |
| 19x2.5 | 0.8 | 3.4 | 4.0 | 1.6 | 19.7 | 23.1 | 860 | 8.21 | 90 | 45 | |
| 24x2.5 | 0.8 | 3.4 | 4.0 | 1.8 | 23.5 | 27.5 | 1150 | 8.21 | 90 | 45 | |
(a) = 可按客户要求提供黄绿色接地线
(b) = 仅供参考
FRL-SW-1M 0.6/1 kV
| 导体截面积 (a) | 导体直径(a) | 最小平均绝缘厚度 | 线芯外径 (a) | 最小平均 护套厚度 |
线缆外径 | 重量 | 最大导体阻抗 | 最小绝缘阻抗 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 20°C | EI 105 | EI 101- EI 104 | |||||||||
| 最小 | 最大 | 最小 | 最大 | 20°C | 20°C | ||||||
| mm2 | mm | mm | mm | mm | mm | mm | mm | kg/km | Ω/km | MΩ·km | MΩ·km |
| 两芯 | |||||||||||
| 1.5 | 1.5 | 0.8 | 3.0 | 3.5 | 1.4 | 8.5 | 9.9 | 140 | 13.7 | 150 | 75 |
| 2.5 | 1.95 | 0.8 | 3.4 | 3.9 | 1.4 | 9.3 | 10.9 | 180 | 8.21 | 130 | 65 |
| 4 | 2.5 | 0.8 | 3.9 | 4.6 | 1.4 | 10.3 | 12.1 | 230 | 5.09 | 110 | 55 |
| 6 | 3.0 | 0.9 | 4.6 | 5.4 | 1.4 | 11.8 | 13.9 | 300 | 3.39 | 90 | 45 |
| 10 | 3.9 | 1.1 | 5.8 | 6.8 | 1.4 | 14.3 | 16.7 | 480 | 1.95 | 85 | 45 |
| 16 | 5.0 | 1.1 | 7.2 | 8.5 | 1.5 | 16.5 | 19.4 | 630 | 1.24 | 70 | 35 |
| 25 | 6.4 | 1.3 | 8.6 | 10.0 | 1.6 | 20.1 | 23.5 | 920 | 0.795 | 65 | 35 |
| 35 | 7.7 | 1.3 | 10.2 | 11.5 | 1.7 | 22.7 | 26.6 | 1200 | 0.565 | 60 | 30 |
| 50 | 9.2 | 1.5 | 11.6 | 13.5 | 1.9 | 26.7 | 31.2 | 1670 | 0.393 | 55 | 30 |
| 三芯 | |||||||||||
| 1.5 | 1.5 | 0.8 | 3.0 | 3.5 | 1.4 | 8.9 | 10.5 | 160 | 13.7 | 150 | 75 |
| 2.5 | 1.95 | 0.8 | 3.4 | 3.9 | 1.4 | 9.9 | 11.6 | 210 | 8.21 | 130 | 65 |
| 4 | 2.5 | 0.8 | 3.9 | 4.6 | 1.4 | 11.0 | 12.9 | 270 | 5.09 | 110 | 55 |
| 6 | 3.0 | 0.9 | 4.6 | 5.4 | 1.4 | 12.5 | 14.6 | 360 | 3.39 | 90 | 45 |
| 10 | 3.9 | 1.1 | 5.8 | 6.8 | 1.5 | 15.3 | 17.9 | 600 | 1.95 | 85 | 45 |
| 16 | 5.0 | 1.1 | 7.2 | 8.5 | 1.6 | 17.8 | 20.8 | 790 | 1.24 | 70 | 35 |
| 25 | 6.4 | 1.3 | 8.6 | 10.0 | 1.7 | 21.6 | 25.3 | 1170 | 0.795 | 65 | 35 |
| 35 | 7.7 | 1.3 | 10.2 | 11.5 | 1.8 | 24.4 | 28.6 | 1530 | 0.565 | 60 | 30 |
| 50 | 9.2 | 1.5 | 11.6 | 13.5 | 1.9 | 28.2 | 33.3 | 2120 | 0.393 | 55 | 30 |
| 四芯 | |||||||||||
| 1.5 | 1.5 | 0.8 | 3.0 | 3.5 | 1.4 | 9.7 | 11.3 | 190 | 13.7 | 150 | 75 |
| 2.5 | 1.95 | 0.8 | 3.4 | 3.9 | 1.4 | 10.7 | 12.5 | 250 | 8.21 | 130 | 65 |
| 4 | 2.5 | 0.8 | 3.9 | 4.6 | 1.4 | 11.9 | 14.0 | 330 | 5.09 | 110 | 55 |
| 6 | 3.0 | 0.9 | 4.6 | 5.4 | 1.4 | 13.7 | 16.1 | 450 | 3.39 | 90 | 45 |
| 10 | 3.9 | 1.1 | 5.8 | 6.8 | 1.5 | 16.9 | 19.8 | 740 | 1.95 | 85 | 45 |
| 16 | 5.0 | 1.1 | 7.2 | 8.5 | 1.6 | 19.6 | 22.9 | 980 | 1.24 | 70 | 35 |
| 25 | 6.4 | 1.3 | 8.6 | 10.0 | 1.8 | 24.1 | 28.2 | 1460 | 0.795 | 65 | 35 |
| 3X35+25 | 7.7/6.4 | 1.3/1.3 | 10.2 /8.6 |
11.5 /10.0 |
1.9 | 28.5 | 34.2 | 1610 | 0.565/0.795 | 60 | 30 |
| 3X50+25 |
9.2/6.4 |
1.5/1.3 | 11.6 /8.6 | 13.5 /10.0 |
2.0 | 33.4 | 40.0 | 2230 | 0.393/0.795 | 55 | 30 |
(a) = 仅供参考
