FIREROL薄壁单芯无护套电缆
250V NF F 63-808 (FRF-TW-025SU)
应用
FIREROL薄壁单芯无护套电缆作为电力和控制电缆用于铁路内外和运输车辆的保护装置，其运输和安装成本是极其重要的一个因素因素，适合于用于控制，辅助和主回路配线，如电缆线，配电盘和控制面板，驱动台等。

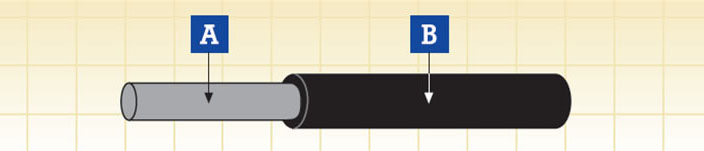

电缆结构
| 导体 |
多股镀锡铜导体 |
| 绝缘 |
辐射交联低烟无卤化合物 |
电气及机械性能
| 额定电压 |
250V |
| 导体最大额定温度 |
105℃ /125℃ |
| 温度范围 |
-40℃ ~+105℃ |
| 弯曲半径 |
5 倍最大外径 |
标准
- NF F 63-826
- NF F 16-101
- BS 6853
- DIN 5510
基本防火性能
| 单根绝缘电线(电缆)垂直火焰传播测试 |
EN 50265-2-1; IEC 60332-1; BS 4066-1 |
| 成束电线(电缆)火焰传播测试 |
EN 50266-2-4 + EN 50305; IEC 60332-3C;VDE 0472 Teil 804; BS 4066-3; NFC 32070 |
| 烟密度测试 |
EN 50268-2; IEC 61034-2; VDE 0472 Teil 816 |
| 无卤测试 |
EN 50267-2-1; IEC 60754-1; VDE 0472 Teil 815 |
| 气体腐蚀性测试(酸度& 传导性) |
EN 50267-2-2/3; IEC 60754-2; VDE 0472 Teil 813 |
| 毒性指数测试 |
EN 50305; NFX 70-100; NFF 63808; TM1-04; BS6853; EN 45545 |
| 烟指数测试 |
NFF 16101; NFF 63808; BS6853 |
| 材料和零部件的防火性能要求R15 / R16 |
EN45545-2 |
结构参数
FRF-TW-025SU 250V
| 标称截面积 |
每股导体数/导体直径 |
线缆外径 |
重量 |
| 最小 |
最大 |
| mm² |
No/mm |
mm |
mm |
kg/km |
| 0.38 |
19/0.16 |
1.15 |
1.35 |
4.7 |
| 0.60 |
19/0.20 |
1.30 |
1.55 |
6.5 |
| 0.93 |
19/0.25 |
1.55 |
1.80 |
9.9 |
| 1.34 |
19/0.30 |
1.80 |
2.00 |
14.0 |
| 1.82 |
37/0.25 |
2.10 |
2.40 |
18.4 |
| 2.61 |
37/0.30 |
2.50 |
2.80 |
27.8 |
| 4.32 |
61/0.30 |
3.00 |
3.30 |
44.2 |
