FIREROL薄壁单芯屏蔽标准壁护套车载电缆
250V NF F 63-808 (FRF-TW-025S-OS)
应用
250V NF F 63-808 (FRF-TW-025S-OS)电缆作为电力和控制电缆用于铁路内外和运输车辆的保护装置，其运输和安装成本是极其重要的一个因素因素，适合于用于控制，辅助和主回路配线，如电缆线，配电盘和控制面板，驱动台等。

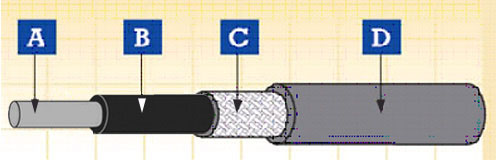

电缆结构
| 导体 |
多股镀锡铜导体 |
| 绝缘 |
辐射交联低烟无卤化合物 |
| 屏蔽 |
镀锡铜编织 |
| 护套 |
辐射交联低烟无卤化合物 |
电气及机械性能
| 额定电压 |
250V |
| 导体最大额定温度 |
105℃ /125℃ |
| 温度范围 |
-40℃ ~+105℃ |
| 弯曲半径 |
5 倍最大外径 |
标准
- NF F 63-826
- NF F 16-101
- BS 6853
- DIN 5510
基本防火性能
| 单根绝缘电线(电缆)垂直火焰传播测试 |
EN 50265-2-1; IEC 60332-1; BS 4066-1 |
| 成束电线(电缆)火焰传播测试 |
EN 50266-2-4 + EN 50305; IEC 60332-3C;VDE 0472 Teil 804; BS 4066-3; NFC 32070 |
| 烟密度测试 |
EN 50268-2; IEC 61034-2; VDE 0472 Teil 816 |
| 无卤测试 |
EN 50267-2-1; IEC 60754-1; VDE 0472 Teil 815 |
| 气体腐蚀性测试(酸度& 传导性) |
EN 50267-2-2/3; IEC 60754-2; VDE 0472 Teil 813 |
| 毒性指数测试 |
EN 50305; NFX 70-100; NFF 63808; TM1-04; BS6853; EN 45545 |
| 烟指数测试 |
NFF 16101; NFF 63808; BS6853 |
| 材料和零部件的防火性能要求R15 / R16 |
EN45545-2 |
结构参数
FRF-TW-025S-OS 250V
| 标称截面积 |
每股导体数/导体直径 |
线缆外径 |
重量 |
| 最小 |
最大 |
| mm² |
No/mm |
mm |
mm |
kg/km |
| 0.38 |
19/0.16 |
2.05 |
2.55 |
11.5 |
| 0.60 |
19/0.20 |
2.30 |
2.80 |
15.0 |
| 0.93 |
19/0.25 |
2.50 |
3.00 |
18.8 |
| 1.34 |
19/0.30 |
2.70 |
3.20 |
24.2 |
| 1.82 |
37/0.25 |
3.30 |
3.75 |
32.0 |
| 2.61 |
37/0.30 |
3.60 |
4.20 |
43.0 |
| 4.32 |
61/0.30 |
4.15 |
4.75 |
63.0 |
