FIREROL标准壁单芯无护套电缆
500V, 1000V, 1500V, 3000V NF F 63-826 (FRF-SW-05SU, FRF-SW-1SU, FRF-SW-1.5SU, FRF-SW-3SU)
应用
500V, 1000V, 1500V, 3000V NF F 63-826 (FRF-SW-05SU, FRF-SW-1SU, FRF-SW-1.5SU, FRF-SW-3SU)电缆作为电力和控制电缆用于铁路内外和运输车辆的保护装置，其运输和安装成本是极其重要的一个因素因素，适合于用于控制，辅助和主回路配线，如电缆线，配电盘和控制面板，驱动台等。

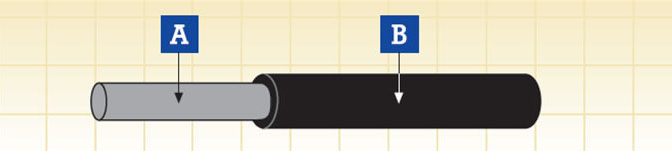

电缆结构
| 导体 |
IEC 60228 标准 5类多股镀锡铜导体 |
| 绝缘 |
无卤特殊化合物 |
电气及机械性能
| 额定电压 |
500V,1000V,1500V,3000V |
| 导体最大额定温度 |
90℃ /105℃ |
| 温度范围 |
-25℃ ~+90℃ |
| 弯曲半径 |
4 倍最大外径 |
标准
- NF F 63-826
- NF F 16-101
- BS 6853
- EN 45545
基本防火性能
| 单根绝缘电线(电缆)垂直火焰传播测试 |
EN 50265-2-1; IEC 60332-1; BS 4066-1 |
| 成束电线(电缆)火焰传播测试 |
EN 50266-2-4 + EN 50305; IEC 60332-3C;VDE 0472 Teil 804; BS 4066-3; NFC 32070 |
| 烟密度测试 |
EN 50268-2; IEC 61034-2; VDE 0472 Teil 816 |
| 无卤测试 |
EN 50267-2-1; IEC 60754-1; VDE 0472 Teil 815 |
| 气体腐蚀性测试(酸度& 传导性) |
EN 50267-2-2/3; IEC 60754-2; VDE 0472 Teil 813 |
| 毒性指数测试 |
EN 50305; NFX 70-100; NFF 63808; TM1-04; BS6853 |
| 烟指数测试 |
NFF 16101; NFF 63808; BS6853 |
| 材料和零部件的防火性能要求R15 / R16 |
EN45545-2 |
结构参数
FRF-SW-05SU 500V
| 标称截面积 |
每股导体数/导体直径 |
标称绝缘厚度 |
线缆外径 |
重量 |
| 最小 |
最大 |
| mm² |
No/mm |
mm |
mm |
mm |
kg/km |
| 1.0 |
32/0.20 |
1.3 |
3.8 |
4.5 |
26 |
| 1.5 |
30/0.25 |
1.3 |
4.1 |
4.8 |
33 |
| 2.5 |
50/0.25 |
1.3 |
4.5 |
5.2 |
43 |
| 4.0 |
56/0.30 |
1.3 |
5.0 |
5.8 |
59 |
| 6.0 |
84/0.30 |
1.4 |
5.7 |
6.5 |
82 |
| 10.0 |
80/0.40 |
1.5 |
6.9 |
8.1 |
135 |
| 16.0 |
126/0.40 |
1.5 |
8.2 |
9.2 |
210 |
FRF-SW-1SU 1000V
| 标称截面积 |
每股导体数/导体直径 |
标称绝缘厚度 |
线缆外径 |
重量 |
| 最小 |
最大 |
| mm² |
No/mm |
mm |
mm |
mm |
kg/km |
| 1.5 |
30/0.25 |
1.5 |
4.4 |
5.2 |
42 |
| 2.5 |
50/0.25 |
1.5 |
4.8 |
5.6 |
55 |
| 4.0 |
56/0.30 |
1.5 |
5.4 |
6.2 |
72 |
| 6.0 |
84/0.30 |
1.6 |
6.1 |
6.9 |
96 |
| 10.0 |
80/0.40 |
1.6 |
7.0 |
8.3 |
154 |
| 16.0 |
126/0.40 |
1.6 |
8.3 |
9.4 |
218 |
| 25.0 |
196/0.40 |
1.7 |
9.8 |
11.0 |
316 |
| 35.0 |
276/0.40 |
1.8 |
11.2 |
12.5 |
440 |
| 50.0 |
396/0.40 |
1.9 |
13.0 |
14.3 |
580 |
| 70.0 |
360/0.50 |
2.0 |
14.7 |
16.3 |
830 |
| 95.0 |
475/0.50 |
2.0 |
16.6 |
18.4 |
1040 |
| 120.0 |
608/0.50 |
2.1 |
18.6 |
20.5 |
1310 |
FRF-SW-1.5SU 1500V
| 标称截面积 |
每股导体数/导体直径 |
标称绝缘厚度 |
线缆外径 |
重量 |
| 最小 |
最大 |
| mm² |
No/mm |
mm |
mm |
mm |
kg/km |
| 1.5 |
30/0.25 |
2.3 |
6.0 |
6.8 |
59 |
| 2.5 |
50/0.25 |
2.3 |
6.4 |
7.2 |
73 |
| 4.0 |
56/0.30 |
2.3 |
7.0 |
7.8 |
91 |
| 6.0 |
84/0.30 |
2.3 |
7.5 |
8.3 |
120 |
| 10.0 |
80/0.40 |
2.3 |
8.4 |
9.7 |
160 |
| 16.0 |
126/0.40 |
2.3 |
9.7 |
10.8 |
235 |
| 25.0 |
196/0.40 |
2.3 |
11.0 |
12.2 |
330 |
| 35.0 |
276/0.40 |
2.4 |
12.4 |
13.7 |
480 |
| 50.0 |
396/0.40 |
2.5 |
14.2 |
15.5 |
610 |
| 70.0 |
360/0.50 |
2.7 |
16.1 |
17.7 |
860 |
| 95.0 |
475/0.50 |
2.7 |
18.0 |
19.8 |
1070 |
| 120.0 |
608/0.50 |
2.8 |
20.0 |
21.9 |
1340 |
| 150.0 |
756/0.50 |
2.8 |
21.8 |
23.8 |
1620 |
| 185.0 |
925/0.50 |
2.9 |
23.7 |
25.9 |
1940 |
| 240.0 |
1221/0.50 |
3.1 |
26.6 |
29.1 |
2550 |
| 300.0 |
1525/0.50 |
3.45 |
29.4 |
31.9 |
2950 |
FRF-SW-3SU 3000V
| 标称截面积 |
每股导体数/导体直径 |
标称绝缘厚度 |
线缆外径 |
重量 |
| 最小 |
最大 |
| mm² |
No/mm |
mm |
mm |
mm |
kg/km |
| 2.5 |
50/0.25 |
3.1 |
8.0 |
8.8 |
94 |
| 4.0 |
56/0.30 |
3.1 |
8.5 |
9.5 |
124 |
| 6.0 |
84/0.30 |
3.1 |
8.8 |
9.9 |
135 |
| 10.0 |
80/0.40 |
3.1 |
10.0 |
11.3 |
200 |
| 16.0 |
126/0.40 |
3.1 |
11.2 |
12.4 |
265 |
| 25.0 |
196/0.40 |
3.1 |
12.5 |
13.8 |
375 |
| 35.0 |
276/0.40 |
3.2 |
13.9 |
15.3 |
493 |
| 50.0 |
396/0.40 |
3.3 |
15.7 |
17.2 |
680 |
| 70.0 |
360/0.50 |
3.4 |
17.5 |
19.1 |
930 |
| 95.0 |
475/0.50 |
3.5 |
19.5 |
21.4 |
1066 |
| 120.0 |
608/0.50 |
3.6 |
21.6 |
23.5 |
1530 |
| 150.0 |
756/0.50 |
3.6 |
23.3 |
25.5 |
1740 |
| 185.0 |
925/0.50 |
3.7 |
25.2 |
27.6 |
2100 |
| 240.0 |
1221/0.50 |
3.9 |
28.1 |
31.7 |
2460 |
| 300.0 |
1525/0.50 |
4.45 |
31.4 |
35.0 |
3050 |
