FIREROL标准壁多芯非屏蔽电缆
500V NF F 63-826 (FRF-SW-05M)
应用
500V NF F 63-826 (FRF-SW-05M)电缆作为电力和控制电缆用于铁路内外和运输车辆的保护装置,其运输和安装成本是极其重要的一个因素因素,适合于用于控制,辅助和主回路配线,如电缆线,配电盘和控制面板,驱动台等。

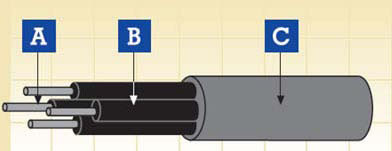

电缆结构
导体 |
IEC 60228 标准 5类多股镀锡铜导体 |
绝缘 |
无卤聚合物 |
护套 |
无卤聚合物 |
电气及机械性能
额定电压 |
500V |
导体最大额定温度 |
90℃ /105℃ |
温度范围 |
-25℃ ~+90℃ |
弯曲半径 |
4 倍最大外径 |
标准
- NF F 63-826
- NF F 16-101
- BS 6853
基本防火性能
单根绝缘电线(电缆)垂直火焰传播测试 |
EN 50265-2-1; IEC 60332-1; BS 4066-1 |
成束电线(电缆)火焰传播测试 |
EN 50266-2-4 + EN 50305; IEC 60332-3C;VDE 0472 Teil 804; BS 4066-3; NFC 32070 |
烟密度测试 |
EN 50268-2; IEC 61034-2; VDE 0472 Teil 816 |
无卤测试 |
EN 50267-2-1; IEC 60754-1; VDE 0472 Teil 815 |
气体腐蚀性测试(酸度& 传导性) |
EN 50267-2-2/3; IEC 60754-2; VDE 0472 Teil 813 |
毒性指数测试 |
EN 50305; NFX 70-100; NFF 63808; TM1-04; BS6853; EN 45545 |
烟指数测试 |
NFF 16101; NFF 63808; BS6853 |
材料和零部件的防火性能要求R15 / R16 |
EN45545-2 |
结构参数
FRF-SW-05M 500V
芯数 |
标称截面积 |
每股导体数/导体直径 |
标称护套厚度 |
线缆外径 |
重量 |
最小 |
最大 |
- |
mm² |
No/mm |
mm |
mm |
mm |
kg/km |
2 |
1.5 |
30/0.25 |
1.0 |
8.6 |
9.9 |
115 |
4 |
1.5 |
30/0.25 |
1.1 |
10.1 |
11.4 |
160 |
7 |
1.5 |
30/0.25 |
1.1 |
11.9 |
13.3 |
245 |
13 |
1.5 |
30/0.25 |
1.2 |
16.5 |
18.0 |
425 |
19 |
1.5 |
30/0.25 |
1.2 |
18.3 |
19.9 |
675 |
37 |
1.5 |
30/0.25 |
1.5 |
25.1 |
27.1 |
1170 |
2 |
2.5 |
50/0.25 |
1.1 |
10.0 |
11.3 |
185 |
4 |
2.5 |
50/0.25 |
1.2 |
11.7 |
13.1 |
275 |
13 |
2.5 |
50/0.25 |
1.4 |
19.5 |
21.1 |
750 |
19 |
2.5 |
50/0.25 |
1.4 |
21.6 |
23.4 |
980 |
