ZPFU&ZPFU-SH主&局域信号电缆(普通非电气线路或直流电气线路)

ZPFU & ZPFU-SH 主&局域信号电缆(普通非电气线路或直流电气线路)

类型:

ZPFU&ZPFU-SH主&局域信号电缆(普通非电气线路或直流电气线路)

应用:

该电缆专为1500V直流电气线路的主信号电路而设计。

标准:

SNCF CT 445
NF F 55-698

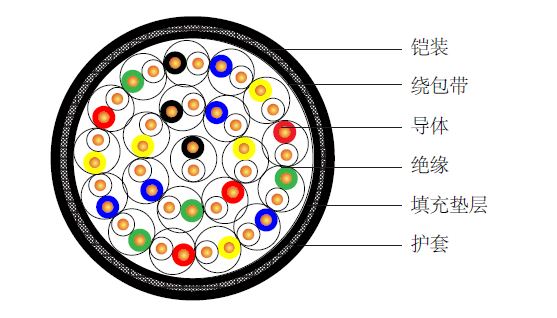

电缆结构:

导体 实心退火铜,标称截面积1.0mm2
绝缘 实心聚乙烯绝缘
成缆单元 每两根绝缘线绞合成一个线对
成缆方式 线对螺旋扭绞成为缆芯
缆芯绕包 塑料带搭接缠绕
内护套 聚乙烯护套。低烟无卤阻燃护套可选,遵照NF C 32 070.2.2(C1)标准
机械保护 两层钢带(0.15/0.2/0.5mm,取决于线对总数)螺旋缠绕
外护套 聚乙烯/聚氯乙烯护套,低烟无卤阻燃护套可选,遵照NF C 32 070.2.2(C1)标准
备注 ZPFU:聚乙烯/聚氯乙烯护套;ZPFU-SH:低烟无卤护套

在20℃的电气性能

标称导体直径 mm 1.13
标称导体截面积 mm2 1.0
最大导体电阻(DC) Ω/km 18.1
最小绝缘电阻@500 V DC(3mins) MΩ.km 5000
最大互电容@1000Hz(AC) nF/km 55
100%情况下 pF/500 m 400
衰减@45KHz dB/km 2.5
特性阻抗@45KHz Ω 120
介电强度,导体之间(直流电压3secs) V 4500
工作电压(AC/DC) V 450/750

机械和热性能

最小弯曲半径:8xOD(静态);16xOD(动态)
温度范围:--40℃到+70℃(工作中);-20℃到+50℃(安装中)

产品规格

线缆型号 线对数量 标称护套厚度
mm
标称外径
mm
标称重量
kg/km
铠装层厚度
mm
内护套 外护套
1.13mm导体, 2.3绝缘线
RS/ZPFU-2Y2YB2Y-1P1S 1 1.0 1.5 11.7 207 0.15
RS/ZPFU-2Y2YB2Y-2P1S 2 1.0 1.5 12.9 257 0.2
RS/ZPFU-2Y2YB2Y-4P1S 4 1.0 1.6 16.8 509 0.2
RS/ZPFU-2Y2YB2Y-7P1S 7 1.0 1.7 19.0 653 0.5
RS/ZPFU-2Y2YB2Y-14P1S 14 1.2 1.8 24.1 1011 0.5
RS/ZPFU-2Y2YB2Y-21P1S 21 1.2 2.0 27.8 1304 0.5
RS/ZPFU-2Y2YB2Y-28P1S 28 1.2 2.2 31.0 1594 0.5
RS/ZPFU-2Y2YB2Y-56P1S 56 1.3 2.5 40.5 2630 0.5
