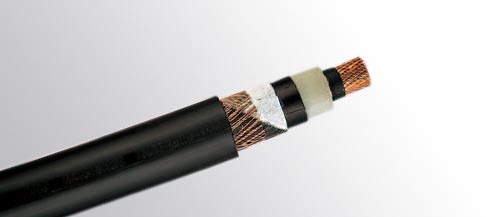

VDE 0276德国标准单芯1.8/3KV(Um=3.6KV)电力电缆
应用及描述
电力单芯线缆的电压的范围从1.8/3KV(Um=3.6KV)到19/33KV,频率为50Hz。主要应用于电力供应站,室内、室外敷设,管道、隧道内,矿井、竖井中,土壤直埋和海底水中等多种场所,能承受相当的压力和机械外力,轴向拉力。
标准
- DIN VDE 0276 Part 620 -622
- HD 620 S1

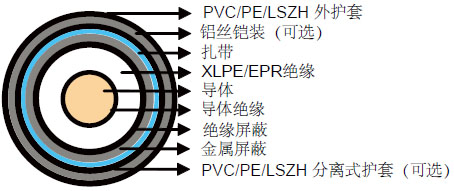

电缆结构
导体 |
绞合圆铜导体或铝导体,符合 IEC 60228VDE 0276 2类/VDE 0295 HD 383. 导体内的所有间隙填充满防水介质,以防止在搬运,安装,运行过程中导体进水。 |
导体屏蔽 |
导体屏蔽包含非金属挤压层,紧紧包覆绝缘层的半导体复合层,以排除内部间隙。屏蔽层最小厚度为0.3毫米,最大电阻率不得超过90°C的500欧姆。 |
绝缘 |
挤压XLPE-2XI1型混合物,遵循 DIN VDE 0207 part 22和HD 620.1 标准,具有高度交联,不受污染,避免间隙和耐热性。 |
绝缘屏蔽 |
非金属挤压绝缘屏蔽层,交联复合层是应用在绝缘外层。半导体挤压层应该包括粘结的,或可剥离半导体复合层,进行焊接或终止去除能力。作为一个选项,一个半导体胶带可应用于对挤出半导电金属层为垫层。最小厚度为0.3毫米,最大为500欧姆的电阻率,高温环境可达90℃。屏蔽是紧密安装在绝缘排除所有空气空隙,可以很容易地在现场用手剥离。 |
导体防水层 |
铜丝铠装金属层应用在防水层的外层,最小直径为0.5mm,铜丝,铜带呈螺旋形裹覆,最小厚度为0.1mm。总的屏蔽层面积见表2.金属层提供了一个接地故障电流路径,可承受的电流故障为1000A,每秒钟温度可达160℃。同心导体最小截面积遵循DIN VDE 0273 & 0276标准。总的屏蔽层面积见表2. |
分离器/防水层 |
金属屏蔽可以覆在非导体防水层带表层,确保此防水层的纵向防水性能。 |
分离式护套 (铠装线缆) |
分离式护套包括一个挤压层,铠装线缆中挤压层材料为PVC,PE或者LSZH。分离式护套厚度见表3. |
铠装线缆 |
分离式护套外层应用的是螺纹状圆铝线铠装。 |
外护套 |
外护套包含一层挤压PE复合物DMP2遵循HD620.1和遵循DIN VDE 0276 Part3部分的2YM3类型,或PVC复合物DMV6遵循HD620.1和遵循DIN VDE0276 Part3的YM5。普通护套厚度为2.5mm(1/500mm18/30sq 2.6mm),适用于光照环境下及当地线缆操作的大气环境。 |
表1.绝缘厚度
标称截面积 |
标称电压下的绝缘厚度 |
3.6/6KV
(Um=7.2KV) |
6/10KV
(Um=12KV) |
8.7/15KV
(Um=17.5KV) |
12/20KV
(Um=24KV) |
18/30 (KVUm=36KV) |
mm² |
mm |
mm |
mm |
mm |
mm |
35 |
2.5 |
3.4 |
4.5 |
5.5 |
- |
50 |
2.5 |
3.4 |
4.5 |
5.5 |
8.0 |
70 |
2.5 |
3.4 |
4.5 |
5.5 |
8.0 |
95 |
2.5 |
3.4 |
4.5 |
5.5 |
8.0 |
120 |
2.5 |
3.4 |
4.5 |
5.5 |
8.0 |
150 |
2.5 |
3.4 |
4.5 |
5.5 |
8.0 |
185 |
2.5 |
3.4 |
4.5 |
5.5 |
8.0 |
240 |
2.6 |
3.4 |
4.5 |
5.5 |
8.0 |
300 |
2.8 |
3.4 |
4.5 |
5.5 |
8.0 |
400 |
3.0 |
3.4 |
4.5 |
5.5 |
8.0 |
表2.最小总的屏蔽层面积
标称截面积 |
最小金属屏蔽面积 |
铜丝屏蔽的直流阻抗 |
mm² |
mm² |
mm |
Up to 120 |
16 |
1.06 |
150-300 |
25 |
0.72 |
400-630 |
35 |
0.51 |
800-1000 |
50 |
0.35 |
表3.分离式护套厚度表
线芯直径 |
内护套近似厚度 |
mm |
mm |
> |
< |
|
35 |
45 |
1.4 |
45 |
60 |
1.6 |
60 |
80 |
1.8 |
80 |
- |
2.0 |
表4. 圆形钢丝铠装直径
线缆虚拟直径 |
铠装直径 |
mm |
mm |
> |
< |
|
- |
10 |
0.8 |
10 |
15 |
1.25 |
15 |
25 |
1.6 |
25 |
35 |
2.0 |
35 |
60 |
2.5 |
60 |
- |
3.15 |
物理特性
工作温度 |
可达90°C |
温度范围 |
-5°C ( PVC 护套 ); -20°C ( PE 护套 ) |
短路温度 |
250°C (短路时最长持续时间不超过5s) |
弯曲半径 |
15 x OD (非金属护套) |
30 x OD (铝护套) |
表5.常规/操作/测试:
额定电压 Uo/U |
工作电压 (Um) |
测试电压 (rms) |
3.6/6KV |
8KV |
10KV |
6/10KV |
12KV |
15KV |
8.7/15KV |
18KV |
22.5KV |
12/20KV |
24KV |
30KV |
18/30KV |
36KV |
45KV |
类型代码
线芯 |
|
N |
遵循VDE标准(没有铜导体的缩写) |
A |
AL导体 |
绝缘 |
|
2X |
XLPE绝缘 |
Y |
PVC 绝缘 |
屏蔽 |
|
S |
铜丝,铜带屏蔽螺旋缠绕 |
SE |
每芯铜线外围加一层铜带屏蔽,呈螺旋式 |
(F) |
纵向防水屏蔽 |
同心导体 |
|
C |
铜线和铜带同心导体,呈螺旋式 |
CE |
每芯铜线同心导体外围加一层铜带屏蔽,呈螺旋式 |
外护套 |
|
2Y |
PE |
Y |
PVC |
H |
LSZH |
单芯 1.8/3KV(Um=3.6KV)
电缆结构参数
标称截面 积 |
绝缘标称厚 度 |
铜带厚度 |
铜丝屏蔽 面积 |
标称护套厚 度 |
近似外径 |
近似重量 |
N2XSY/ N2XSH CU |
NA2XSY/ NA2XSH AL |
N2XS2Y CU |
NA2XS2Y AL |
N2XS (F) 2Y CU |
NA2XS (F) 2Y AL |
mm² |
mm |
mm |
mm² |
mm |
mm |
kg/km |
kg/km |
kg/km |
kg/km |
kg/km |
kg/km |
25 |
2.0 |
0.1 |
16 |
1.4 |
13 |
500 |
180 |
480 |
140 |
500 |
230 |
35 |
2.0 |
0.1 |
16 |
1.4 |
14 |
620 |
280 |
600 |
240 |
620 |
330 |
50 |
2.0 |
0.1 |
16 |
1.4 |
15 |
700 |
380 |
750 |
290 |
750 |
430 |
70 |
2.0 |
0.1 |
16 |
1.5 |
17 |
900 |
480 |
800 |
380 |
1000 |
560 |
95 |
2.0 |
0.1 |
16 |
1.5 |
19 |
1200 |
590 |
1050 |
460 |
1300 |
670 |
120 |
2.0 |
0.1 |
16 |
1.6 |
21 |
1450 |
700 |
1300 |
550 |
1500 |
800 |
150 |
2.0 |
0.1 |
25 |
1.6 |
22 |
1700 |
800 |
1550 |
650 |
1800 |
900 |
185 |
2.0 |
0.1 |
25 |
1.7 |
24 |
2050 |
850 |
1900 |
750 |
2150 |
950 |
240 |
2.0 |
0.1 |
25 |
1.8 |
27 |
2550 |
1050 |
2350 |
900 |
2650 |
1150 |
300 |
2.0 |
0.1 |
25 |
1.8 |
29 |
3150 |
1250 |
2950 |
1050 |
3250 |
1350 |
400 |
2.0 |
0.1 |
35 |
1.9 |
32 |
3950 |
1550 |
3800 |
1450 |
4100 |
1650 |
500 |
2.2 |
0.1 |
35 |
2.0 |
35 |
5000 |
2000 |
4800 |
1800 |
5200 |
2150 |
630 |
2.4 |
0.1 |
35 |
2.2 |
38 |
6200 |
2200 |
6300 |
2100 |
6400 |
2350 |
800 |
2.6 |
0.1 |
35 |
2.3 |
44 |
8000 |
2900 |
7900 |
2800 |
8200 |
3050 |
*铜带复合物可以作为屏蔽层的可选项,屏蔽标称面积,以上表中数据作为参考。
电气性能参数
标称 截面积 |
直流电阻
CU/AL |
交流电阻
CU/AL |
导体短路 额定值 CU/AL
1 sec |
电容 |
充电 电流 |
铜丝屏蔽 短路额定值 1 sec |
铜带屏蔽 短路额定 值
1 sec |
电感 |
阻抗 |
电抗 |
三叶 形 |
平坦, 间隙 |
三叶 形 |
平坦, 间隙 |
三叶形 |
平坦,间隙 |
CU |
AL |
CU |
AL |
mm² |
µΩ/m |
µΩm |
kA |
pF/m |
mA/m |
kA |
kA |
µΩ/m |
nH/m |
µΩ/ m |
µΩ/ m |
25 |
727/1200 |
929/1538 |
3.6/2.3 |
222 |
0.32 |
2.6 |
0.3 |
131 |
185 |
345 |
535 |
936 |
1544 |
952 |
1554 |
35 |
524/868 |
668/1113 |
5.0/3.2 |
251 |
0.35 |
2.6 |
0.4 |
122 |
178 |
327 |
524 |
679 |
1121 |
695 |
1131 |
50 |
387/641 |
494/822 |
6.8/4.4 |
281 |
0.39 |
2.6 |
0.4 |
116 |
172 |
313 |
514 |
511 |
834 |
527 |
844 |
70 |
268/443 |
343/568 |
9.8/6.3 |
341 |
0.45 |
2.6 |
0.5 |
110 |
165 |
300 |
495 |
364 |
583 |
386 |
597 |
95 |
193/320 |
248/410 |
13.3/8.5 |
397 |
0.50 |
2.6 |
0.5 |
104 |
160 |
287 |
485 |
272 |
427 |
300 |
446 |
120 |
153/253 |
196/325 |
17.2/11.0 |
430 |
0.55 |
2.6 |
0.6 |
104 |
159 |
280 |
475 |
225 |
345 |
257 |
367 |
150 |
124/206 |
159/265 |
21.2/13.5 |
464 |
0.59 |
4.3 |
0.6 |
100 |
156 |
274 |
465 |
193 |
287 |
229 |
313 |
185 |
99.1/164 |
128/211 |
26.6/17.0 |
513 |
0.65 |
4.3 |
0.7 |
98 |
154 |
267 |
459 |
165 |
237 |
206 |
267 |
240 |
75.4/125 |
98/161 |
34.9/22.3 |
573 |
0.70 |
4.3 |
0.9 |
94 |
150 |
260 |
455 |
140 |
191 |
185 |
226 |
300 |
60.1/100 |
80/130 |
43.8/28.0 |
652 |
0.72 |
4.3 |
1.0 |
91 |
147 |
253 |
445 |
128 |
163 |
174 |
203 |
400 |
47.0/77.8 |
64/102 |
57.3/36.6 |
727 |
0.75 |
5.8 |
1.1 |
90 |
147 |
248 |
435 |
113 |
141 |
164 |
184 |
500 |
36.6/60.5 |
51/81 |
72.3/46.2 |
754 |
0.79 |
5.8 |
1.2 |
89 |
145 |
245 |
425 |
105 |
124 |
158 |
171 |
630 |
28.3/46.9 |
42/64 |
91.2/58.3 |
786 |
0.87 |
5.8 |
1.3 |
86 |
143 |
243 |
415 |
97 |
110 |
151 |
160 |
