  首页产品PAS 5308标准电缆

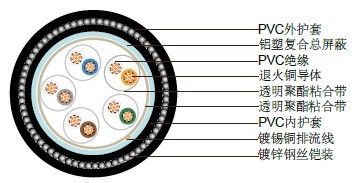

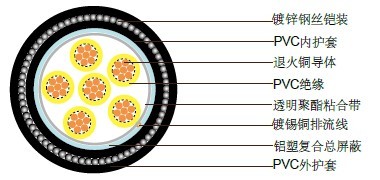

PAS5308第二部分2类 PVC绝缘+总屏蔽+铠装+PVC护套

应用

此类电缆主要用于工业生产进程中电工仪表和通信系统之间的连接，一般在测量及过程控制中用于传输模拟和数字信号。铠装线缆适用于地下需要化学和机械保护的工业应用中。

结构

导体 退火铜，尺寸：遵循BS EN 60228，0.5mm²和0.75mm²，5类多股，1.5mm²和2.5mm²，2类多股铜
绝缘 遵循BS EN 50290-2-21:2002，聚氯乙烯，TI51级别
成对 两芯对绞，加小于100mm的隔离带，非单对屏蔽电缆两对成组，构成中心层
色彩编码 多芯电缆：2-40芯黄色加黑色数字标注，41-80芯黑色加黄色数字标注，多对电缆:参看附注
粘合带 0.023mm的非吸湿性磁带
总屏蔽 铝塑复合屏蔽，金属面向内，紧挨0.5mm²的排流线
内护套 PVC(聚氯乙烯)护套，遵照BS EN 50290-2-22:2002，TM51类
铠装 镀锌钢丝铠装
外护套 PVC(聚氯乙烯)护套，遵照BS EN 50290-2-22:2002，TM51类
护套颜色 黑色

电气性能

工作温度: 0℃以上( 固定安装)
-15℃到+65℃(工作中 )
导体截面积 mm² 0.5 0.5 1.0 1.5 2.5
导体规格 No. x mm 1 x 0.8 16 x 0.2 1 x 1.13 7 x 0.53 7 x 0.67
最大导体电阻 ohm/km 36.8 39.7 18.4 12.3 7.6
最小绝缘电阻 单个导体 Gohm/km 5 5 5 5 5
单对屏蔽 Mohm/km 1 1 1 1 1
1 kHz时的电容不平衡值（对：对屏蔽） pF/250m 250
1 kHz时的最大互容（非屏蔽和总屏蔽的电缆，单对和两对除外） pF/m 75 75 75 85 105
1 kHz时的最大互容（单对屏蔽/总屏蔽电缆包括单对及两对） pF/m 115 115 115 120 140
相邻芯数间最大的感应系数/阻抗比率 μH/ohm 25 25 25 40 60
测试电压 V 2000 2000 2000 2000 2000
额定电压 V 300/500 300/500 300/500 300/500 300/500

电缆参数

多芯

PAS5308第二部分2类 PVC绝缘+总屏蔽+铠装+PVC护套

芯数 标称绝缘厚度 标称内衬厚度 标称加内衬后外径 标称铠装直径 标称铠装外直径 标称护套厚度 标称电缆外径
mm mm mm mm mm mm
多股导体 0.5 mm² (16/0.20mm)
2 0.6 0.8 6 0.9 7.8 1.3 10.4
3 0.6 0.8 6.3 0.9 8.1 1.3 10.7
4 0.6 0.8 6.9 0.9 8.7 1.3 11.3
6 0.6 0.8 8.1 0.9 9.9 1.4 12.7
10 0.6 0.9 10.4 1.25 12.9 1.5 15.9
20 0.6 1 13.5 1.25 16 1.5 19
40 0.6 1.2 18.2 1.6 21.4 1.7 24.8
80 0.6 1.4 25.1 2 29.1 1.9 32.9
多股导体 0.75 mm² (24/0.20mm)
2 0.6 1.3 10.8 0.8 6.4 0.9 8.2
3 0.6 1.3 11.2 0.8 6.8 0.9 8.6
4 0.6 1.4 12 0.8 7.4 0.9 9.2
6 0.6 1.4 13.5 0.9 8.9 0.9 10.7
10 0.6 1.5 17 1 11.5 1.25 14
20 0.6 1.6 20.5 1.1 14.8 1.25 17.3
40 0.6 1.7 26.5 1.3 19.9 1.6 23.1
80 0.6 2 35.5 1.5 27.5 2 31.5
多股导体 1.5 mm² (7/0.53mm)
2 0.6 0.8 7.3 0.9 9.1 1.4 11.9
3 0.6 0.8 7.7 0.9 9.5 1.4 12.3
4 0.6 0.9 8.7 0.9 10.5 1.4 13.3
6 0.6 0.9 10.3 1.25 12.8 1.5 15.8
10 0.6 1 13.3 1.25 15.8 1.5 18.8
20 0.6 1.2 17.4 1.6 20.6 1.7 24
40 0.6 1.4 23.4 1.6 26.6 1.8 30.2
80 0.6 1.7 32.6 2 36.6 2.1 40.8
多股导体 2.5 mm² (7/0.67mm)
2 0.6 0.8 8.1 0.9 9.9 1.4 12.7
3 0.6 0.9 8.8 0.9 10.6 1.4 13.4
4 0.6 0.9 9.7 0.9 11.5 1.4 14.3
6 0.6 1 11.7 1.25 14.2 1.5 17.2
10 0.6 1.1 15.1 1.6 18.3 1.6 21.5
20 0.6 1.3 19.9 1.6 23.1 1.7 26.5
40 0.6 1.5 26.7 2 30.7 2 34.7
80 0.6 1.9 37.3 2.5 42.3 2.3 46.9

多对

PAS5308第二部分2类 PVC绝缘+总屏蔽+铠装+PVC护套

芯数 标称绝缘厚度 标称内衬厚度 标称内衬厚度 标称加内衬后外径 标称铠装直径 标称铠装外直径 标称护套厚度 标称电缆外径
mm mm mm mm mm mm
多股导体 0.5 mm² (16/0.20mm)
1 0.6 0.8 6 0.9 7.8 1.3 10.4
2 0.6 0.8 6.9 0.9 8.7 1.3 11.3
5 0.6 1 11.9 0.9 13.7 1.5 16.7
10 0.6 1.1 16.4 1.25 18.9 1.6 22.1
15 0.6 1.2 19 1.6 22.2 1.7 25.6
20 0.6 1.3 21.5 1.6 24.7 1.8 28.3
30 0.6 1.5 25.7 1.6 28.9 1.9 32.7
50 0.6 1.7 32.9 2 36.9 2.1 41.1
多股导体 0.75 mm² (24/0.20mm)
1 0.6 0.8 6.4 0.9 8.2 1.3 10.8
2 0.6 0.8 7.4 0.9 9.2 1.4 12
5 0.6 1 12.8 1.25 15.3 1.5 18.3
10 0.6 1.2 17.9 1.6 21.1 1.7 24.5
15 0.6 1.3 20.9 1.6 24.1 1.8 27.7
20 0.6 1.4 23.6 1.6 26.8 1.9 30.6
30 0.6 1.5 27.9 1.6 31.1 2 35.1
50 0.6 1.8 35.9 2 39.9 2.2 44.3
多股导体 1.5 mm² (7/0.53mm)
1 0.6 0.8 7.3 0.9 9.1 1.4 11.9
2 0.6 0.9 8.7 0.9 10.5 1.4 13.3
5 0.6 1.1 15.1 1.25 17.6 1.6 20.8
10 0.6 1.3 21.1 1.6 24.3 1.8 27.9
15 0.6 1.4 24.6 1.6 27.8 1.9 31.6
20 0.6 1.5 27.7 1.6 30.9 2 34.9
30 0.6 1.7 33 2 37 2.1 41.2
50 0.6 2.1 42.7 2.5 47.7 2.4 52.5
多股导体 2.5 mm² (7/0.67mm)
1 0.6 0.8 8.1 0.9 9.9 1.4 12.7
2 0.6 0.9 9.7 0.9 11.5 1.4 14.3
5 0.6 1.2 17.2 1.25 19.7 1.7 23.1
10 0.6 1.4 24.1 1.6 27.3 1.9 31.1
15 0.6 1.6 28.2 1.6 31.4 2 35.4
20 0.6 1.7 31.8 2 35.8 2.1 40
30 0.6 1.9 37.9 2 41.9 2.3 46.5
50 0.6 2.3 48.9 2.5 53.9 2.6 59.1
