PAS5308第一部分2类 PE绝缘+单对屏蔽+总屏蔽+铠装+PVC护套

应用

此类电缆主要用于工业生产进程中电工仪表和通信系统之间的连接,一般在测量及过程控制中用于传输模拟和数字信号。铠装线缆适用于地下需要化学和机械保护的工业应用中。.单对屏蔽可以限制串联干扰的影响。

结构

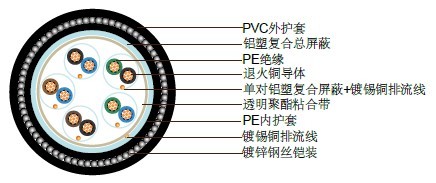

PAS5308第一部分2类 PE绝缘+单对屏蔽+总屏蔽+铠装+PVC护套

导体 退火铜,尺寸:遵循BS EN 60228,0.5mm²,5类多股,0.5 mm²和1.0 mm²,1类实心铜,1.5mm²和 2.5mm²,2类多股铜
绝缘 遵循BS EN 50290-2-23:2002 ,热塑性聚乙烯,L / MD级别,或遵循 BS EN 50290-2-29,交联聚乙烯
成对 两芯对绞,加小于100mm的隔离带,非单对屏蔽电缆两对成组,构成中心层
色彩编码 参看附注
单对屏蔽 铝塑复合屏蔽,金属面向内,紧挨0.5mm²的排流线
粘合带 0.023mm的非吸湿性磁带
总屏蔽 铝塑复合屏蔽,金属面向内,紧挨0.5mm²的排流线
内护套 遵循BS EN 50290-2-24:2002,聚乙烯内衬,LD级别
铠装 镀锌钢丝铠装
外护套 PVC(聚氯乙烯)护套,遵照BS EN 50290-2-22:2002,TM51类
护套颜色 黑色

电气性能

工作温度: 0℃以上( 固定安装)
-15℃到+65℃(工作中 )
导体截面积 mm² 0.5 0.5 1 1.5 2.5
导体规格 No. x mm 1 x 0.8 16 x 0.2 1 x 1.13 7 x 0.53 7 x 0.67
最大导体电阻 ohm/km 36.8 39.7 18.4 12.3 7.6
最小绝缘电阻 单个导体 Gohm/km 5 5 5 5 5
单对屏蔽 Mohm/km 1 1 1 1 1
1 kHz时的电容不平衡值(对:对屏蔽) pF/250m 250
1 kHz时的最大互容(非屏蔽和总屏蔽的电缆,单对和两对除外) pF/m 75 75 75 85 105
1 kHz时的最大互容(单对屏蔽/总屏蔽电缆包括单对及两 对) pF/m 115 115 115 120 140
相邻芯数间最大的感应系数/ 阻抗比率 μH/ohm 25 25 25 40 60
测试电压 V 2000 2000 2000 2000 2000
额定电压 V 300/500 300/500 300/500 300/500 300/500

电缆参数

对数 标称绝缘厚度 标称内衬厚度 标称加内衬后外径 标称铠装直径 标称加铠装后外径 标称护套厚度 标称电缆外径
mm mm mm mm mm mm mm
实心导体 0.5mm² (1/0.8mm)
2 0.5 0.9 8.5 0.9 10.3 1.4 13.1
5 0.5 0.9 10.9 0.9 12.7 1.5 15.7
10 0.5 1.1 15.6 1.25 18.1 1.6 21.3
15 0.5 1.2 18.1 1.6 21.3 1.7 24.7
20 0.5 1.3 20.4 1.6 23.6 1.8 27.2
30 0.5 1.4 24.2 1.6 27.4 1.9 31.2
50 0.5 1.7 31.2 2 35.2 2.1 39.4
多股导体 0.5 mm² (16/0.0.20mm)
2 0.6 0.9 9.7 0.9 11.5 1.4 14.3
5 0.6 1 12.6 1.25 15.1 1.5 18.1
10 0.6 1.2 18 1.6 21.2 1.7 24.6
15 0.6 1.3 20.9 1.6 24.1 1.8 27.7
20 0.6 1.4 23.6 1.6 26.8 1.9 30.6
30 0.6 1.6 28.2 1.6 31.4 2 35.4
50 0.6 1.8 36.1 2 40.1 2.2 44.5
实心导体 1.0mm² (1/1.13mm)
2 0.6 0.9 10.3 0.9 12.1 1.4 14.9
5 0.6 1 13.5 1.25 16 1.5 19.0
10 0.6 1.2 19.4 1.6 22.6 1.7 26.0
15 0.6 1.4 22.7 1.6 25.9 1.8 29.5
20 0.6 1.5 25.7 1.6 28.9 1.9 32.7
30 0.6 1.6 30.4 2 34.4 2.1 38.6
50 0.6 1.9 39.1 2.5 44.1 2.3 48.7
多股导体 1.5 mm² (7/0.53mm)
2 0.6 1 12.1 1.25 14.6 1.5 17.6
5 0.6 1.1 15.8 1.25 18.3 1.6 21.5
10 0.6 1.4 22.9 1.6 26.1 1.8 29.7
15 0.6 1.5 26.6 1.6 29.8 1.9 33.6
20 0.6 1.6 30.1 2 34.1 2.1 38.3
30 0.6 1.8 35.8 2 39.8 2.2 44.2
50 0.6 2.2 46.2 2.5 51.2 2.5 56.2
多股导体 2.5 mm² (7/0.67mm)
2 0.6 1 13.5 1.25 16 1.5 19
5 0.6 1.2 17.9 1.6 21.1 1.7 24.5
10 0.6 1.5 25.9 1.6 29.1 1.9 32.9
15 0.6 1.6 30.1 2 34.1 2.1 38.3
20 0.6 1.8 34.3 2 38.3 2.2 42.7
30 0.6 2 40.8 2.5 45.8 2.4 50.6
50 0.6 2.4 52.6 2.5 57.6 2.7 63
