PAS5308第一部分1类PE绝缘+单对屏蔽+总屏蔽+PVC护套

应用

此类电缆主要用于工业生产进程中电工仪表和通信系统之间的连接,一般在测量及过程控制中用于传输模拟和数字信号。 单对屏蔽可以限制串联干扰的影响。

结构

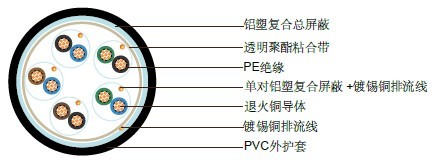

PAS5308第一部分1类PE绝缘+单对屏蔽+总屏蔽+PVC护套

导体 退火铜,尺寸:遵循BS EN 60228,0.5mm²,5类多股,0.5 mm²和1.0 mm², 1类实心铜,1.5mm²和   2.5mm²,2类多股铜
绝缘 遵循BS EN 50290-2-23:2002,热塑性聚乙烯,L/MD级别,或遵循BS EN 50290-2-29,交联聚乙烯
成对 两芯对绞,加小于100mm的隔离带,非单对屏蔽电缆两对成组,构成中心层
色彩编码 参看附注
单对屏蔽 铝塑复合屏蔽,金属面向内,紧挨0.5mm²的排流线
粘合带 0.023mm的非吸湿性磁带
总屏蔽 铝塑复合屏蔽,金属面向内,紧挨0.5mm²的排流线
外护套 PVC(聚氯乙烯)护套,遵照BS EN 50290-2-22:2002,TM51类
护套颜色 黑色

电气性能

工作温度: 0℃以上( 固定安装)
-15℃到+65℃(工作中 )

导体截面积 mm² 0.5 0.5 1 1.5 2.5
导体规格 No. x mm 1 x 0.8 16 x 0.2 1 x 1.13 7 x 0.53 7 x 0.67
最大导体电阻 ohm/km 36.8 39.7 18.4 12.3 7.6
最小绝缘电阻 单个导体 Gohm/km 5 5 5 5 5
单对屏蔽 Mohm/km 1 1 1 1 1
1 kHz时的电容不平衡值(对:对屏蔽) pF/250m 250
1 kHz时的最大互容(非屏蔽和总屏蔽的电缆,单对和两对除外) pF/m 75 75 75 85 105
1 kHz时的最大互容(单对屏 蔽/总屏蔽电缆包括单对及两 对) pF/m 115 115 115 120 140
相邻芯数间最大的感应系数/阻抗比率 μH/ohm 25 25 25 40 60
测试电压 V 2000 2000 2000 2000 2000
额定电压 V 300/500 300/500 300/500 300/500 300/500

电缆参数

对数 导体股数和直径 标称导体截面积 标称绝缘厚度 标称护套厚度 标称电缆外径
no./mm mm² mm mm mm
实心导体 0.5mm²
2 1/0.8 0.5 0.5 0.9 8.5
5 1/0.8 0.5 0.5 0.9 10.9
10 1/0.8 0.5 0.5 1.1 15.6
15 1/0.8 0.5 0.5 1.2 18.1
20 1/0.8 0.5 0.5 1.3 20.4
30 1/0.8 0.5 0.5 1.4 24.2
50 1/0.8 0.5 0.5 1.7 31.2
多股导体 0.5 mm²
2 16/0.2 0.5 0.6 0.9 9.7
5 16/0.2 0.5 0.6 1 12.6
10 16/0.2 0.5 0.6 1.2 18
15 16/0.2 0.5 0.6 1.3 20.9
20 16/0.2 0.5 0.6 1.4 23.6
30 16/0.2 0.5 0.6 1.6 28.2
50 16/0.2 0.5 0.6 1.8 36.1
实心导体 1.0 mm²
2 1/1.13 1 0.6 0.9 10.3
5 1/1.13 1 0.6 1 13.5
10 1/1.13 1 0.6 1.2 19.4
15 1/1.13 1 0.6 1.4 22.7
20 1/1.13 1 0.6 1.5 25.7
30 1/1.13 1 0.6 1.6 30.4
50 1/1.13 1 0.6 1.9 39.1
多股导体 1.5 mm²
2 7/0.53 1.5 0.6 1 12.1
5 7/0.53 1.5 0.6 1.1 15.8
10 7/0.53 1.5 0.6 1.4 22.9
15 7/0.53 1.5 0.6 1.5 26.6
20 7/0.53 1.5 0.6 1.6 30.1
30 7/0.53 1.5 0.6 1.8 35.8
50 7/0.53 1.5 0.6 2.2 46.2
多股导体 2.5 mm²
2 7/0.67 2.5 0.6 1 13.5
5 7/0.67 2.5 0.6 1.2 17.9
10 7/0.67 2.5 0.6 1.5 25.9
15 7/0.67 2.5 0.6 1.6 30.1
20 7/0.67 2.5 0.6 1.8 34.3
30 7/0.67 2.5 0.6 2 40.8
50 7/0.67 2.5 0.6 2.4 52.6
