RG系列同轴电缆50Ω/75Ω

IEC 60092标准RG系列同轴电缆50Ω/75Ω

应用

该射频电缆适用于高频数据传输(通信设备、雷达、仪表设备)和视频信号传输。

标准

MIL C 17 (RG)
IEC 60092-360
IEC 60332-1
IEC 60754-1/2
IEC 61034

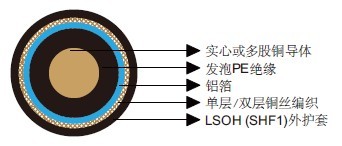

结构

导体:实心或绞合TC(镀锡铜),BC(裸铜),BCW(裸铜包钢),SC(镀银铜)和SPCCS(镀银铜包钢)。
绝缘:发泡PE。
防火层:铝箔。
屏蔽:单层或双层编织。裸、镀锡或镀银铜。
外护套:LSOH(SHF1)。

电气特性

RG 178 RG 58 RG 174 RG 213 RG 214 RG 59 RG 223 RG 6 RG 11
电压 pF/m 100 100 100 100 100 67 100 52 53
阻抗 @200MHz Ω 50 ± 2 50 ± 2 50 ± 2 50 ± 2 50 ± 2 75 ± 3 50 ± 2 75 ± 3 75 ± 3
衰减 @50MHz dB/100m 38 13 21 3 5 10 15 4.6 2.8
衰减 @100MHz dB/100m 52 21 32 7 8 14 21 6.4 4.1
衰减 @200MHz dB/100m 74 34 46 13 13 20 30 9.0 5.9
衰减 @400MHz dB/100m 108 55 82 15 22 29 39 12.8 8.5
衰减 @1000MHz dB/100m 170 91 147 29 39 52 68 20.8 14.3

机械和热性能

固定安装弯曲半径:10×OD
温度范围:-30℃ ~ +60℃

尺寸和重量

50Ω

订货代码 电缆类型 导体绞合
No.×mm
导体直径
mm
绝缘直径
mm
标称外径
mm
标称重量
MLN-RG58C RG 58 CU 19×0.18 TC 0.90 3.0 4.95 40
MLN-RG174A RG 174 AU 7×0.16 BCW 0.48 1.55 2.8 10
MLN-RG213U RG 213 U 7×0.75 BC 2.25 7.3 10.3 157
MLN-RG214U RG 214 U 7×0.75 SC 2.25 7.3 10.8 195
MLN-RG178U RG 178 U 7×0.10 SPCCS 0.30 0.9 1.8 7
MLN-RG223U RG 223 U 1×0.90 SC 0.90 3.02 5.38 55

75 Ω

订货代码 电缆类型 导体绞合
No.×mm
导体直径
mm
绝缘直径
mm
标称外径
mm
标称重量
MLN-RG6 RG 6 1 x 1.0 BC 1.0 4.5 7.1 80
MLN-RG59 RG 59 1 x 0.57 BCW 0.57 3.75 6.15 53
MLN-RG11 RG 11 1 x 1.6 BC 1.6 7.2 10.3 135
