RF22(7/8″)

RF22 IEC60092标准电缆

应用

该 IEC60092标准RG射频电缆适用于高频数据传输（通信设备、雷达、仪表设备）和视频信号传输。

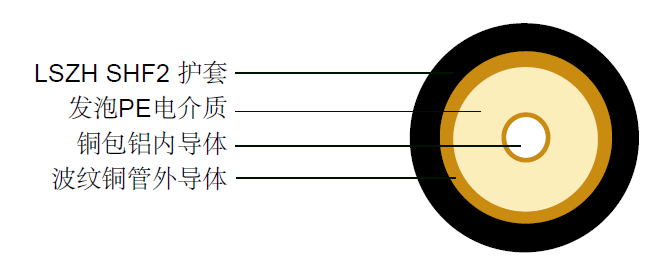

结构

内导体 铜管 Φ9.0 mm
电介质 发泡PE Φ22.3 mm
外导体 波纹铜管 Φ24.9 mm
护套 LSZH SHF2 Φ27.5 mm

防火性能

阻燃剂（单根竖线试验）: IEC60332-1
减少火灾传播: IEC60332-3-22 (CATA)

电气和机械特性

阻抗 50±3 Ohm
标称电容 75 pF/m
传播速度 89%
绝缘电阻 >5000 Mohm.Km
内导体电阻 ≤2.65 Ohm/Km
外导体电阻 ≤2.10 Ohm/Km
安装温度范围 -20°C - +60 °C
工作温度范围 -40°C - +85°C
测试电压 6 KV
电缆重量（约) 490 kg/km
工作频带 1 – 5000 MHz
筛查有效性 >120dB

衰减

频率 衰减 衰减 频率 衰减 衰减
(MHz) (dB/100m) (dB/100ft) (MHz) (dB/100m) (dB/100ft)
10 0.37 0.11 1700 5.57 1.70
100 1.19 0.36 1800 5.75 1.75
150 1.48 0.45 2000 6.11 1.86
200 1.72 0.52 2100 6.29 1.92
300 2.13 0.65 2200 6.46 1.97
450 2.65 0.81 2300 6.63 2.02
500 2.81 0.86 2500 6.97 2.12
700 3.38 1.03 2700 7.29 2.22
800 3.63 1.11 3000 7.76 2.37
900 3.87 1.18 3400 8.37 2.55
1000 4.12 1.26 4000 9.24 2.82
1500 5.18 1.58 5000 10.59 3.23

回波损耗

806-960 MHz 24.3dB
1700-2000 MHz 24.3dB
