IEC 60092标准MariLan船用局域网数据&通讯缆
带中心加强件的室内光缆

应用

该光缆专为船舶特别是油轮上的数据传输而设计，用于需要使用低烟、无卤和阻燃电缆来增加船上安全性的场合，适合固定安装在商业船只甲板上下不经常接触油、油脂和其他润滑油的位置。

标准

IEC 60092-350/352/353/360/370/376
IEC 60332-1-2
IEC 60332-3-22
IEC 60754-1/2
IEC 61034

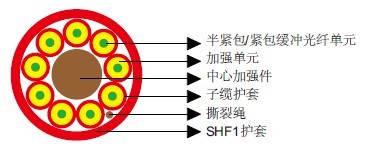

结构

光纤：半紧包缓冲或紧包缓冲。
增强单元：芳纶纱。
子缆护套：无卤阻燃材料。
中心加强件
外护套：SHF1。

光纤规格

		G50/125		G62.5/125		E9/125
几何/力学性能
纤芯直径	µm	50 ± 2.5		62.5 ± 3
模场直径(@ 1310 nm)	µm					9.2 ± 0.4
包层直径	µm	125 ± 2		125 ± 1		125 ± 2
涂覆层直径	µm	245 ± 10		245 ± 5		245 ± 10
纤芯不圆度	%	< 5		< 5
包层不圆度	%	< 1		< 1		< 1
纤芯/包层同心度误差	µm	< 1.5		< 1.5		< 0.8
涂层偏心	µm	< 10		< 10		< 10
屏蔽测试		≥100 kpsi		≥100 kpsi		≥100 kpsi
传输特性		OM2		OM1		OS1
波长	nm	850	1300	850	1300	1310	1550
最大衰减	dB/km	2.7	0.8	3.2	0.9	0.36	0.22
最小带宽	MHz. km	500	1000	250	600
有效折射率		1.483	1.478	1.497	1.493	1.4695	1.4701
数值孔径		0.200 ± 0.015		0.275 ± 0.015
最大色散系数	ps/nm.km					3.5	18
零色散波长	nm						1300 –1322
色散斜率	ps/nm² .km						≤0.092
截止波长（成缆）	nm						≤1250
偏振模色散	ps/km1/2						≤0.1

机械和热性能

固定安装弯曲半径：15×OD
温度范围：-5℃ ~ +70℃

尺寸和重量

订货代码	光纤数	标称外径 mm	标称重量 kg/km
MLN-MTA-X-2-H-F-H-CD/VT-A	2	7.5	45
MLN-MTA-X-4-H-F-H-CD/VT-A	4	7.5	50
MLN-MTA-X-6-H-F-H-CD/VT-A	6	9.0	75
MLN-MTA-X-8-H-F-H-CD/VT-A	8	11.0	110
MLN-MTA-X-10-H-F-H-CD/VT-A	10	13.0	160
MLN-MTA-X-12-H-F-H-CD/VT-A	12	14.5	182
MLN-MTB-X-16-H-F-H-CD/VT-A	16	14.0	160
MLN-MTB-X-18-H-F-H-CD/VT-A	18	14.5	175
MLN-MTB-X-20-H-F-H-CD/VT-A	20	16.0	225
MLN-MTB-X-24-H-F-H-CD/VT-A	24	17.5	245
MLN-MTB-X-26-H-F-H-CD/VT-A	26	18.0	260

注：X：光纤类型（0=含光纤和铜导线的电缆；4=50/125多模光纤（OM3）；5=50/125多模光纤（OM2）；6=50/125多模光纤（OM1）；7=G.656标准NZDS SM光纤；8=G.655标准NZDS SM光纤；9=G.652.D标准标准SM光纤）
