NEK606标准海洋工程与船用阻水电缆
P15 UX 0.6/1kV阻水电缆

应用

P15 UX 0.6/1kV NEK606海洋工程与船用阻水电缆部分防水具有阻燃和低烟无卤的特性，可用作接地线或中间连接线.

应用

IEC 60092-353 IEC 60092-359
IEC 60332-1 IEC 60332-3-22
IEC 60754-1,2 IEC 61034-1,2
NEK 606:2004 VG 95218 part 29?
NEK606标准阻水电缆 P15 UX 0.6/1kV

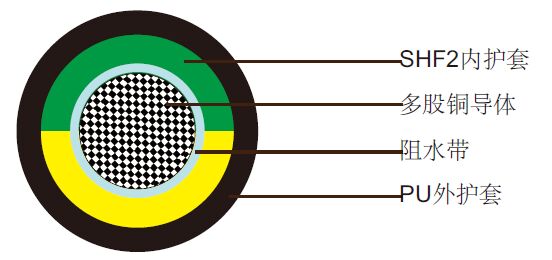

结构

导体: IEC 60228 2类或5类多股镀锡退火铜导体.
阻水单元: 阻水带或是阻水纤维提供纵向阻水.
内护套: 无卤热固材料SHF2。用作接地线时，电缆为黄/绿色。用作单芯线时，电缆为灰 白，黑，红或蓝色.
外护套: PU,PE可选，但达不到低烟标准.

电气特性

标称导体截面积 mm2 10 16 25 35 50 70
标称导体直径 mm 4 5.1 6.5 7.4 8.7 10.3
最大直流电阻@20˚C O/km 1.84 1.16 0.734 0.529 0.391 0.27
连续额定电流@45˚C1芯 A 72 96 127 157 196 242
短路电流1s A 1430 2290 3580 5010 7150 10020
工作电压 KV 0.6/1 0.6/1 0.6/1 0.6/1 0.6/1 0.6/1
标称导体截面积 mm2 95 120 150 185 240 300
标称导体直径 mm 12.2 13.8 15.1 17 19.6 21.9
最大直流电阻@20˚C O/km 0.195 0.154 0.126 0.1 0.0762 0.0607
连续额定电流@45˚C1芯 A 293 339 389 444 522 601
短路电流1s A 13590 17170 21460 26470 34340 42930
工作电压 KV 0.6/1 0.6/1 0.6/1 0.6/1 0.6/1 0.6/1

机械和热性能

弯曲半径 : 8×OD (安装中); 6×OD (固定安装). 温度范围 : -20˚C ~ +90˚C.

尺寸和重量

结构芯数×截面积
(mm²)		 标称内护套厚度
mm		 标称外护套厚度
mm		 标称外径
mm		 标称重量
kg/km
1×10 1.0 1.0 8.6±2 131
1×16 1.0 1.0 9.7±2 194
1×25 1.2 1.2 11.9±2 305
1×35 1.2 1.2 12.8±2 399
1×50 1.4 1.2 14.5±2 536
1×70 1.4 1.2 16.0±2 735
1×95 1.6 1.4 18.3±2 998
1×120 1.6 1.4 20.3±2 1265
1×150 1.8 1.4 22.2±2 1544
1×185 2.0 1.4 24.5±2 1969
1×240 2.2 1.6 27.9±2 2541
1×300 2.4 1.6 30.4±2 3213
