NEK606标准海洋工程与船用阻水电缆
阻水电缆 S12 RU(c) 250 V

应用

S12 RU(c) 250 V NEK606海洋工程与船用阻水电缆部分防水，具有阻燃和低烟无卤的特性，适用于仪表，通讯，控制和报警系统.

应用

IEC 60092-376 IEC 60092-351
IEC 60092-359 IEC 60332-1
IEC 60332-3-22 IEC 60754-1,2
IEC 61034-1,2 NEK 606:2004
VG 95218 part 29

NEK606标准阻水电缆 S12 RU(c) 250 V

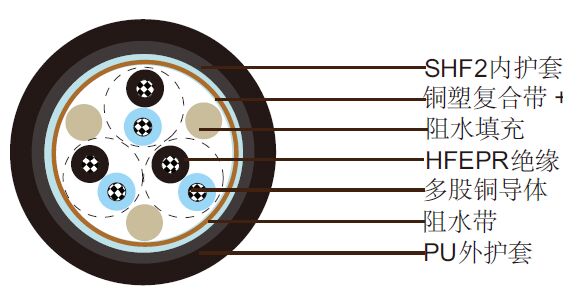

结构

导体: IEC 60228 2类圆形镀锡退火铜导体.
绝缘: 无卤EPR.
绞合：彩色芯线绞合在一起.
填充: 如有需要加防水填充.
总屏蔽: 对/三线组绞合为缆心，外层为铜塑复合带总屏蔽和多股镀锡铜排流线。对/三线组通过编号磁带或直接在绝缘线上印刷数字来进行编号.
阻水单元: 阻水带或是阻水纤维提供纵向阻水.
内护套: 无卤热固性化合物, SHF2, 灰色（本安电缆为蓝色）.
外护套: PU,PE可选，但达不到低烟标准.

电气特性

标称导体截面积 mm2 0.75 1.0 1.5
标称导体直径 mm 1.1 1.3 1.6
最大电阻@20˚C O/km 26.3 19.3 12.9
互电容 nF/km 80 90 100
标称电感@1KHz MH/km 0.682 0.645 0.632
最大 L/R@1KHz μH/O 20 25 35
工作电压 V 250 250 250

机械和热性能

弯曲半径 : 8×OD (安装中); 6×OD (固定安装).

温度范围 : -20˚C ~ +90˚C.

尺寸和重量

结构单元数×每单元芯数×截面积(mm2) 标称绝缘厚度mm 标称内护套厚度 mm 标称外护套厚度 mm 标称外径mm 标称重量 kg/km
2×2×0.75 0.6 1.1 1 11.4±2 168
4×2×0.75 0.6 1.1 1 13.5±2 226
7×2×0.75 0.6 1.3 1 15.6±2 315
8×2×0.75 0.6 1.3 1 16.7±2 357
12×2×0.75 0.6 1.4 1 19.6±2 488
16×2×0.75 0.6 1.5 1 21.7±2 625
19×2×0.75 0.6 1.5 1 22.7±2 698
24×2×0.75 0.6 1.7 1 26.1±2 893
32×2×0.75 0.6 2 1 28.7±2 1118
2×3×0.75 0.6 1.1 1 13.0±2 179
3×3×0.75 0.6 1.1 1 14.1±2 247
4×3×0.75 0.6 1.2 1 15.1±2 294
7×3×0.75 0.6 1.4 1 17.7±2 431
8×3×0.75 0.6 1.4 1 19.5±2 515
12×3×0.75 0.6 1.5 1 22.6±2 677
16×3×0.75 0.6 1.6 1 25.1±2 877
19×3×0.75 0.6 1.7 1 26.3±2 987
24×3×0.75 0.6 1.8 1 30.2±2 1271
2×2×1.0 0.6 1.1 1 11.9±2 200
4×2×1.0 0.6 1.1 1 14.3±2 268
7×2×1.0 0.6 1.3 1 16.7±2 389
8×2×1.0 0.6 1.3 1 17.7±2 431
12×2×1.0 0.6 1.5 1 20.9±2 593
16×2×1.0 0.6 1.6 1 23.1±2 767
19×2×1.0 0.6 1.7 1 24.5±2 872
24×2×1.0 0.6 1.8 1 27.9±2 1103
32×2×1.0 0.6 2.1 1 30.7±2 1381
3×3×1.0 0.6 1.1 1 14.9±2 294
4×3×1.0 0.6 1.3 1 16.0±2 352
7×3×1.0 0.6 1.5 1 18.9±2 525
12×3×1.0 0.6 1.6 1 24.1±2 835
16×3×1.0 0.6 1.6 1 26.8±2 1076
19×3×1.0 0.6 1.8 1 28.3±2 1234
24×3×1.0 0.6 2 1 32.4±2 1565
2×2×1.5 0.7 1.2 1 13.3±2 263
4×2×1.5 0.7 1.2 1 16.1±2 362
7×2×1.5 0.7 1.4 1 19.2±2 541
8×2×1.5 0.7 1.4 1 20.4±2 604
12×2×1.5 0.7 1.6 1 24.4±2 851
16×2×1.5 0.7 1.7 1 27.0±2 1097
19×2×1.5 0.7 1.8 1 28.4±2 1234
24×2×1.5 0.7 1.9 1 32.7±2 1580
32×2×1.5 0.7 2.2 1 35.9±2 1985
2×3×1.5 0.7 1.2 1 15.5±2 278
3×3×1.5 0.7 1.2 1 16.9±2 399
4×3×1.5 0.7 1.3 1 18.3±2 488
7×3×1.5 0.7 1.5 1 21.8±2 740
8×3×1.5 0.7 1.5 1 23.5±2 861
12×3×1.5 0.7 1.7 1 28.2±2 1197
16×3×1.5 0.7 1.8 1 31.4±2 1549
19×3×1.5 0.7 1.9 1 32.9±2 1759
24×3×1.5 0.7 2.1 1 38.2±2 2268
