NEK606标准海洋工程与船用阻水电缆
S2 or S2/S6 RFOU(i) 250V 阻水电缆

应用

S2 or S2/S6 RFOU(i) 250V NEK606海洋工程与船用阻水电缆部分防水,具有阻燃,低烟无卤和防泥浆的特性,适用于仪表,通讯,控制和报警系统。

应用

IEC 60092-376 IEC 60092-351
IEC 60092-359 IEC 60332-1
IEC 60332-3-22 IEC 60754-1,2
IEC 61034-1,2 NEK 606:2004
VG 95218 part 29

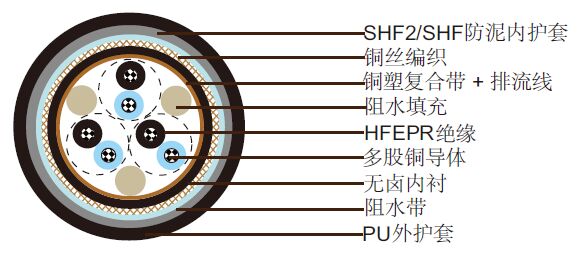

NEK606标准阻水电缆 S2 or S2/S6 RFOU(c) 250V

结构

导体: IEC 60228 2类圆形镀锡退火铜导体.
绝缘: 无卤EPR.
绞合:彩色芯线绞合在一起.
填充: 如有需要加防水填充.
总屏蔽: 对/三线组绞合为缆心,外层为铜塑复合带总屏蔽和多股镀锡铜排流线。对/三线组通过编号磁带或直接在绝缘线上印刷数字来进行编号.
内衬: 无卤化合物.
铠装: 镀锡铜编织,如有需要加绕包带.
阻水单元: 阻水带或是阻水纤维提供纵向阻水.
内护套: 无卤热固性化合物, SHF2无卤热固材料SHF2(用于S2型)。无卤防泥浆热固材料SHF防 泥(用于S2/S6型),灰色(本安电缆为蓝色).
外护套: PU,PE可选,但达不到低烟标准.

电气特性

标称导体截面积 mm2 0.75 1.0 1.5 2.5
标称导体直径 mm 1.1 1.3 1.6 2.0
最大电阻@20˚C O/km 26.3 19.3 12.9 8.02
互电容 nF/km 80 90 100 110
标称电感@1KHz MH/km 0.682 0.645 0.632 0.593
最大 L/R@1KHz μH/O 20 25 35 50
工作电压 V 250 250 250 250

机械和热性能

弯曲半径 : 8×OD (安装中); 6×OD (固定安装).

温度范围 : -20˚C ~ +90˚C.

尺寸和重量

结构 单元数×每单元芯数×截面积(mm2) 标称绝缘厚度mm 标称内衬厚度mm 标称内护套厚度mm 标称外护套厚度mm 标称外径mm 标称重量kg/km
1×2×0.75 0.6 1.1 1.1 1 13.1±2 210
2×2×0.75 0.6 1.1 1.3 1 17.0±2 310
3×2×0.75 0.6 1.1 1.3 1 17.6±2 373
4×2×0.75 0.6 1.1 1.3 1 18.4±2 410
5×2×0.75 0.6 1.1 1.4 1 19.8±2 567
6×2×0.75 0.6 1.1 1.4 1 21.1±2 641
7×2×0.75 0.6 1.1 1.4 1 21.1±2 656
8×2×0.75 0.6 1.1 1.5 1 22.7±2 714
9×2×0.75 0.6 1.1 1.5 1 23.8±2 782
10×2×0.75 0.6 1.1 1.6 1 24.9±2 798
12×2×0.75 0.6 1.1 1.6 1 25.4±2 851
14×2×0.75 0.6 1.1 1.6 1 26.5±2 919
15×2×0.75 0.6 1.1 1.7 1 28.1±2 1008
16×2×0.75 0.6 1.1 1.7 1 28.5±2 1061
18×2×0.75 0.6 1.1 1.8 1 29.9±2 1134
19×2×0.75 0.6 1.1 1.8 1 30.2±2 1171
20×2×0.75 0.6 1.1 1.8 1 31.2±2 1271
21×2×0.75 0.6 1.1 1.8 1 32.0±2 1318
23×2×0.75 0.6 1.1 1.9 1 32.6±2 1423
24×2×0.75 0.6 1.1 1.9 1 33.9±2 1439
27×2×0.75 0.6 1.2 1.9 1 34.9±2 1554
30×2×0.75 0.6 1.2 2 1 36.1±2 1685
33×2×0.75 0.6 1.2 2 1 37.3±2 1811
37×2×0.75 0.6 1.2 2.1 1 38.9±2 2048
1×3×0.75 0.6 1.1 1.2 1 13.7±2 242
2×3×0.75 0.6 1.1 1.3 1 16.5±2 378
3×3×0.75 0.6 1.1 1.3 1 18.2±2 436
4×3×0.75 0.6 1.1 1.4 1 19.6±2 567
5×3×0.75 0.6 1.1 1.4 1 21.1±2 677
6×3×0.75 0.6 1.1 1.5 1 23.1±2 793
7×3×0.75 0.6 1.1 1.5 1 23.1±2 819
8×3×0.75 0.6 1.1 1.6 1 24.6±2 887
9×3×0.75 0.6 1.1 1.6 1 25.9±2 992
10×3×0.75 0.6 1.1 1.7 1 27.7±2 1008
12×3×0.75 0.6 1.1 1.7 1 28.4±2 1134
14×3×0.75 0.6 1.1 1.7 1 29.5±2 1208
15×3×0.75 0.6 1.1 1.8 1 30.5±2 1292
16×3×0.75 0.6 1.1 1.8 1 31.2±2 1376
18×3×0.75 0.6 1.1 1.9 1 32.7±2 1475
19×3×0.75 0.6 1.1 1.9 1 33.0±2 1549
20×3×0.75 0.6 1.1 1.9 1 33.8±2 1638
21×3×0.75 0.6 1.2 1.9 1 34.7±2 1722
23×3×0.75 0.6 1.2 2 1 36.1±2 1885
24×3×0.75 0.6 1.2 2 1 36.6±2 1922
27×3×0.75 0.6 1.2 2.1 1 38.8±2 2142
30×3×0.75 0.6 1.2 2.1 1 #VALUE! 2321
32×3×0.75 0.6 1.2 2.2 1 41.5±2 2462
1×2×1.0 0.6 1.1 1.2 1 13.7±2 236
2×2×1.0 0.6 1.1 1.3 1 15.4±2 352
3×2×1.0 0.6 1.1 1.3 1 18.3±2 494
4×2×1.0 0.6 1.1 1.4 1 19.4±2 562
5×2×1.0 0.6 1.1 1.4 1 20.7±2 641
6×2×1.0 0.6 1.1 1.5 1 22.2±2 735
7×2×1.0 0.6 1.1 1.5 1 22.2±2 756
8×2×1.0 0.6 1.1 1.5 1 23.8±2 814
9×2×1.0 0.6 1.1 1.6 1 25.2±2 893
10×2×1.0 0.6 1.1 1.6 1 26.1±2 924
12×2×1.0 0.6 1.1 1.6 1 26.7±2 1029
14×2×1.0 0.6 1.1 1.7 1 28.0±2 1082
15×2×1.0 0.6 1.1 1.8 1 29.8±2 1181
16×2×1.0 0.6 1.1 1.8 1 30.2±2 1234
18×2×1.0 0.6 1.1 1.8 1 31.5±2 1318
19×2×1.0 0.6 1.1 1.8 1 31.8±2 1360
20×2×1.0 0.6 1.1 1.9 1 33.1±2 1491
21×2×1.0 0.6 1.1 1.9 1 33.9±2 1549
23×2×1.0 0.6 1.2 1.9 1 34.7±2 1691
24×2×1.0 0.6 1.2 2 1 36.3±2 1701
27×2×1.0 0.6 1.2 2 1 37.0±2 1832
30×2×1.0 0.6 1.2 2.1 1 38.7±2 2079
33×2×1.0 0.6 1.2 2.1 1 40.0±2 2237
37×2×1.0 0.6 1.2 2.2 1 41.3±2 2420
1×3×1.0 0.6 1.1 1.2 1 14.0±2 263
2×3×1.0 0.6 1.1 1.4 1 19.0±2 546
3×3×1.0 0.6 1.1 1.4 1 19.4±2 567
4×3×1.0 0.6 1.1 1.4 1 20.7±2 656
5×3×1.0 0.6 1.1 1.5 1 22.2±2 782
6×3×1.0 0.6 1.1 1.6 1 24.4±2 919
7×3×1.0 0.6 1.1 1.6 1 24.4±2 950
8×3×1.0 0.6 1.1 1.6 1 25.8±2 1029
9×3×1.0 0.6 1.1 1.7 1 27.4±2 1134
10×3×1.0 0.6 1.1 1.7 1 29.1±2 1208
12×3×1.0 0.6 1.1 1.8 1 30.1±2 1328
14×3×1.0 0.6 1.1 1.8 1 31.2±2 1423
15×3×1.0 0.6 1.1 1.8 1 32.1±2 1512
16×3×1.0 0.6 1.1 1.9 1 33.1±2 1649
18×3×1.0 0.6 1.2 1.9 1 34.8±2 1759
19×3×1.0 0.6 1.2 2 1 35.3±2 1838
20×3×1.0 0.6 1.2 2 1 36.1±2 1974
21×3×1.0 0.6 1.2 2 1 36.8±2 2048
23×3×1.0 0.6 1.2 2.1 1 38.6±2 2326
24×3×1.0 0.6 1.2 2.1 1 39.3±2 2310
27×3×1.0 0.6 1.2 2.2 1 41.2±2 2546
30×3×1.0 0.6 1.2 2.2 1 42.8±2 2762
32×3×1.0 0.6 1.2 2.3 1 44.1±2 2930
1×2×1.5 0.7 1.1 1.2 1 14.7±2 273
2×2×1.5 0.7 1.1 1.4 1 17.4±2 441
3×2×1.5 0.7 1.1 1.4 1 19.6±2 614
4×2×1.5 0.7 1.1 1.4 1 20.8±2 667
5×2×1.5 0.7 1.1 1.5 1 23.1±2 809
6×2×1.5 0.7 1.1 1.6 1 24.8±2 935
7×2×1.5 0.7 1.1 1.6 1 24.8±2 971
8×2×1.5 0.7 1.1 1.6 1 25.7±2 1024
9×2×1.5 0.7 1.1 1.7 1 28.3±2 1113
10×2×1.5 0.7 1.1 1.7 1 29.4±2 1187
12×2×1.5 0.7 1.1 1.8 1 30.3±2 1334
14×2×1.5 0.7 1.1 1.8 1 31.5±2 1391
15×2×1.5 0.7 1.1 1.9 1 33.6±2 1517
16×2×1.5 0.7 1.1 1.9 1 34.1±2 1654
18×2×1.5 0.7 1.2 2 1 36.2±2 1754
19×2×1.5 0.7 1.2 2 1 36.5±2 1853
20×2×1.5 0.7 1.2 2.1 1 38.0±2 1990
21×2×1.5 0.7 1.2 2.1 1 39.3±2 2153
23×2×1.5 0.7 1.2 2.1 1 39.9±2 2294
24×2×1.5 0.7 1.2 2.2 1 41.8±2 2310
27×2×1.5 0.7 1.2 2.2 1 42.6±2 2510
30×2×1.5 0.7 1.2 2.3 1 44.1±2 2730
33×2×1.5 0.7 1.2 2.3 1 45.6±2 2945
37×2×1.5 0.7 1.4 2.4 1 47.4±2 3234
1×3×1.5 0.7 1.1 1.2 1 15.2±2 310
2×3×1.5 0.7 1.1 1.4 1 19.0±2 515
3×3×1.5 0.7 1.1 1.5 1 21.5±2 719
4×3×1.5 0.7 1.1 1.5 1 22.9±2 824
5×3×1.5 0.7 1.1 1.6 1 23.0±2 861
6×3×1.5 0.7 1.1 1.7 1 24.8±2 1008
7×3×1.5 0.7 1.1 1.7 1 27.1±2 1192
8×3×1.5 0.7 1.1 1.7 1 29.0±2 1334
9×3×1.5 0.7 1.1 1.8 1 30.9±2 1517
10×3×1.5 0.7 1.1 1.9 1 33.1±2 1523
12×3×1.5 0.7 1.1 1.9 1 33.5±2 1796
14×3×1.5 0.7 1.2 2 1 35.8±2 1906
15×3×1.5 0.7 1.2 2 1 36.8±2 2027
16×3×1.5 0.7 1.2 2.1 1 38.0±2 2216
18×3×1.5 0.7 1.2 2.1 1 40.1±2 2420
19×3×1.5 0.7 1.2 2.2 1 40.6±2 2494
20×3×1.5 0.7 1.2 2.2 1 41.6±2 2709
21×3×1.5 0.7 1.2 2.2 1 42.4±2 2814
23×3×1.5 0.7 1.2 2.3 1 44.0±2 3071
24×3×1.5 0.7 1.2 2.3 1 44.7±2 3297
27×3×1.5 0.7 1.4 2.4 1 47.3±2 3413
30×3×1.5 0.7 1.4 2.5 1 49.4±2 3733
32×3×1.5 0.7 1.4 2.5 1 50.6±2 3932
1×2×2.5 0.7 1.1 1.2 1 15.5±2 315
2×2×2.5 0.7 1.1 1.4 1 20.9±2 683
3×2×2.5 0.7 1.1 1.5 1 21.9±2 756
4×2×2.5 0.7 1.1 1.5 1 23.1±2 861
5×2×2.5 0.7 1.1 1.6 1 25.0±2 1013
6×2×2.5 0.7 1.1 1.6 1 26.8±2 1160
7×2×2.5 0.7 1.1 1.6 1 26.8±2 1208
8×2×2.5 0.7 1.1 1.7 1 29.0±2 1318
9×2×2.5 0.7 1.1 1.8 1 30.8±2 1454
10×2×2.5 0.7 1.1 1.8 1 32.0±2 1502
12×2×2.5 0.7 1.3 1.9 1 33.0±2 1622
14×2×2.5 0.7 1.2 1.9 1 34.7±2 1817
15×2×2.5 0.7 1.2 2 1 37.0±2 1979
16×2×2.5 0.7 1.2 2 1 37.6±2 2069
18×2×2.5 0.7 1.2 2.1 1 39.9±2 2347
19×2×2.5 0.7 1.2 2.1 1 40.3±2 2431
20×2×2.5 0.7 1.2 2.2 1 41.9±2 2657
21×2×2.5 0.7 1.2 2.2 1 43.0±2 2762
23×2×2.5 0.7 1.2 2.3 1 43.8±2 2888
24×2×2.5 0.7 1.2 2.3 1 45.7±2 2993
27×2×2.5 0.7 1.4 2.4 1 47.1±2 3308
30×2×2.5 0.7 1.4 2.5 1 48.8±2 3607
33×2×2.5 0.7 1.4 2.5 1 50.5±2 3901
37×2×2.5 0.7 1.4 2.6 1 52.2±2 4242
1×3×2.5 0.7 1.1 1.3 1 16.3±2 378
2×3×2.5 0.7 1.1 1.5 1 22.5±2 824
3×3×2.5 0.7 1.1 1.5 1 23.2±2 919
4×3×2.5 0.7 1.1 1.6 1 24.9±2 1087
5×3×2.5 0.7 1.1 1.6 1 26.8±2 1265
6×3×2.5 0.7 1.1 1.8 1 29.8±2 1502
7×3×2.5 0.7 1.1 1.8 1 29.8±2 1580
8×3×2.5 0.7 1.1 1.8 1 31.6±2 1706
9×3×2.5 0.7 1.1 1.9 1 33.7±2 1948
10×3×2.5 0.7 1.2 2 1 36.4±2 1985
12×3×2.5 0.7 1.2 2 1 37.5±2 2216
14×3×2.5 0.7 1.2 2.1 1 39.6±2 2567
15×3×2.5 0.7 1.2 2.2 1 40.9±2 2751
16×3×2.5 0.7 1.2 2.2 1 42.0±2 2893
18×3×2.5 0.7 1.2 2.3 1 44.0±2 3161
19×3×2.5 0.7 1.2 2.3 1 44.4±2 3281
20×3×2.5 0.7 1.2 2.3 1 45.5±2 3528
21×3×2.5 0.7 1.4 2.4 1 46.9±2 3733
23×3×2.5 0.7 1.4 2.5 1 48.7±2 4079
24×3×2.5 0.7 1.4 2.5 1 49.5±2 4064
27×3×2.5 0.7 1.4 2.6 1 52.0±2 4494
30×3×2.5 0.7 1.4 2.7 1 54.3±2 4930
32×3×2.5 0.7 1.4 2.7 1 55.8±2 5208
