NEK606标准海洋工程与船用阻水电缆
P1 or P1/P8 RFOU/TFOU 0.6/1KV 阻水电缆

应用

P1 or P1/P8 RFOU/TFOU 0.6/1KV NEK606海洋工程与船用阻水电缆部分防水，具有阻燃，低烟，无卤和防泥浆的特性，适用于控制，电力和照明系统。

应用:

IEC 60092-353	IEC 60092-351
IEC 60092-359	IEC 60332-1
IEC 60332-3-22	IEC 60754-1,2
IEC 61034-1,2	NEK 606:2004
VG 95218 part 29

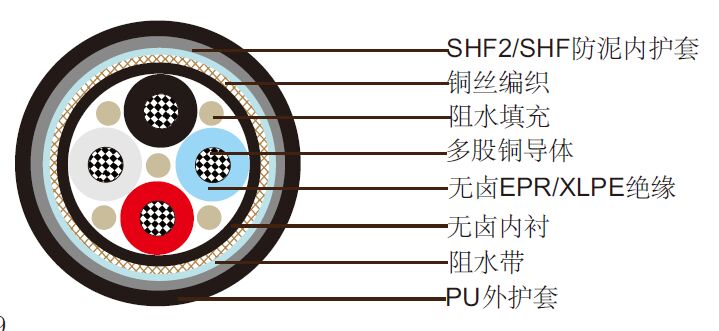

结构:

导体: IEC 60228 2类多股镀锡退火铜导体.
绝缘: 无卤EPR。XLPE可选(用于TFOU电缆)
填充: 如有需要加防水填充.
内衬: 无卤化合物.
铠装: 镀锡铜编织，如有需要加绕包带.
阻水单元：阻水带或是阻水纤维提供纵向阻水.
内护套: 无卤热固材料SHF2（用于P1型）；无卤，防泥浆热固材料SHF防泥（用于 P1/P8型）。黑色。.
外护套: PU,PE可选，但达不到低烟标准.



电气特性:

标称导体截面积	mm²	1.5	2.5	4	6	10	16	25	35	50	70
标称导体直径	mm	1.6	2.1	2.6	3.2	4.0	5.1	6.5	7.4	8.7	10.3
最大直流电阻@20˚C	Ω/km	12.2	7.56	4.7	3.11	1.84	1.16	0.734	0.529	0.391	0.27
连续额定电流@45˚C 1芯	A	23	30	40	52	72	96	127	157	196	242
连续额定电流@45˚C 2芯	A	20	26	34	44	61	82	108	133	167	206
连续额定电流@45˚C 3&4芯	A	16	21	28	36	50	67	89	110	137	169
短路电流 1s	A	210	360	570	860	1430	2290	3580	5010	7150	10020
工作电压	KV	0.6/1	0.6/1	0.6/1	0.6/1	0.6/1	0.6/1	0.6/1	0.6/1	0.6/1	0.6/1

标称导体截面积	mm²	95	120	150	185	240	300	400	500	630
标称导体直径	mm	12.2	13.8	15.1	17.0	19.6	21.9	24.6	27.6	32.5
最大直流电阻@20˚C	Ω/km	0.195	0.154	0.126	0.1	0.0762	0.0607	0.0475	0.0369	0.0286
连续额定电流@45˚C 1芯	A	293	339	389	444	522	601	690	780	890
连续额定电流@45˚C 2芯	A	249	288	331	444	444	511	587	663	757
连续额定电流@45˚C 3&4芯	A	205	237	272	311	365	421	483	546	623
短路电流 1s	A	13590	17170	21460	26470	34340	42930	57230	71540	90140
工作电压	KV	0.6/1	0.6/1	0.6/1	0.6/1	0.6/1	0.6/1	0.6/1	0.6/1	0.6/1

注：对于4芯以上电缆，电流值可由以下公式计算 (IN= I1 / N 3)，I1=1芯电流值， N =芯数。

环境温度校正因数

环境温度校正因数	35	40	45	50	55	60	65	70	75	80
额定系数	1.1	1.05	1	0.94	0.88	0.82	0.74	0.67	0.58	0.47

机械和热性能

弯曲半径 : 8×OD (安装中); 6×OD (固定安装). 温度范围 : -20℃ ~ +90℃.

尺寸和重量:

结构 芯数×截面积(mm2)	标称绝缘厚度mm	标称内衬厚度 mm	标称内护套厚度 mm	标称外护套厚度 mm	标称外径 mm	标称重量 kg/km
1×1.5	1	1.1	1.1	1	10.9±2	142
1×2.5	1	1.1	1.1	1	11.3±2	158
1×4	1	1.1	1.1	1	11.9±2	189
1×6	1	1.1	1.1	1	12.4±2	215
1×10	1	1.1	1.2	1	14.2±2	310
1×16	1	1.1	1.2	1	15.5±2	404
1×25	1.2	1.1	1.2	1.2	17.8±2	551
1×35	1.2	1.1	1.3	1.2	19.3±2	719
1×50	1.4	1.1	1.4	1.2	21.1±2	914
1×70	1.4	1.1	1.4	1.2	22.8±2	1160
1×95	1.6	1.1	1.5	1.4	25.6±2	1507
1×120	1.6	1.2	1.6	1.4	27.7±2	1832
1×150	1.8	1.2	1.6	1.4	29.6±2	2158
1×185	2	1.2	1.7	1.4	32.1±2	2688
1×240	2.2	1.2	1.8	1.6	35.7±2	3350
1×300	2.4	1.2	1.9	1.6	38.4±2	4132
1×400	2.4	1.4	2.1	1.6	43.7±2	5313
1×500	2.4	1.4	2.2	1.6	47.2±2	6489
1×630	2.4	1.4	2.3	1.6	51.2±2	8001
2×1.5	1	1.1	1.2	1	15.6±2	310
2×2.5	1	1.1	1.2	1	16.4±2	352
2×4	1	1.1	1.3	1	18.1±2	467
2×6	1	1.1	1.3	1	19.1±2	546
2×10	1	1.1	1.4	1	21.3±2	714
2×16	1	1.1	1.5	1	23.7±2	1003
2×25	1.2	1.2	1.6	1.2	28.3±2	1402
2×35	1.2	1.2	1.7	1.2	30.3±2	1675
2×50	1.4	1.2	1.9	1.2	34.3±2	2363
2×70	1.4	1.2	2.1	1.2	38.2±2	2935
2×95	1.6	1.2	2.3	1.4	44.0±2	3969
2×120	1.6	1.4	2.4	1.4	47.6±2	4788
2×150	1.8	1.4	2.6	1.4	52.0±2	5775
2×185	2	1.4	2.7	1.4	56.6±2	7009
2×240	2.2	1.6	3	1.6	64.2±2	9035
2×300	2.4	1.6	3.2	1.6	70.2±2	11036
3×1.5	1	1.1	1.2	1	16.2±2	336
3×2.5	1	1.1	1.3	1	17.6±2	436
3×4	1	1.1	1.3	1	18.8±2	525
3×6	1	1.1	1.4	1	20.1±2	635
3×10	1	1.1	1.4	1	22.3±2	835
3×16	1	1.1	1.5	1	24.8±2	1181
3×25	1.2	1.2	1.6	1.2	29.9±2	1701
3×35	1.2	1.2	1.7	1.2	32.0±2	2053
3×50	1.4	1.2	1.9	1.2	36.3±2	2867
3×70	1.4	1.4	2	1.2	40.8±2	3838
3×95	1.6	1.4	2.2	1.4	46.6±2	5129
3×120	1.6	1.4	2.3	1.4	50.4±2	6300
3×150	1.8	1.6	2.5	1.4	55.2±2	7665
3×185	2	1.6	2.7	1.4	61.4±2	9408
3×240	2.2	1.8	2.9	1.6	69.3±2	12191
3×300	2.2	1.8	3.4	1.6	74.1±2	14165
4×1.5	1	1.1	1.3	1	17.7±2	368
4×2.5	1	1.1	1.3	1	18.6±2	446
4×4	1	1.1	1.4	1	20.1±2	620
4×6	1	1.1	1.4	1	21.5±2	761
4×10	1	1.1	1.5	1	24.1±2	1003
4×16	1	1.2	1.6	1	27.2±2	1444
4×25	1.2	1.2	1.7	1.2	32.4±2	2063
4×35	1.2	1.2	1.8	1.2	34.8±2	2531
4×50	1.4	1.4	2	1.2	39.7±2	3533
4×70	1.4	1.4	2.2	1.2	44.5±2	4809
4×95	1.6	1.4	2.4	1.4	51.0±2	6321
4×120	1.6	1.6	2.5	1.4	55.5±2	7812
4×150	1.8	1.6	2.9	1.4	61.1±2	9240
4×185	2	1.6	3.1	1.4	66.8±2	11298
4×240	2.2	1.8	3.4	1.6	75.6±2	14585
4×300	2.4	1.8	3.7	1.6	83.0±2	18275
5×1.5	1	1.1	1.3	1	18.7±2	441
6×1.5	1	1.1	1.3	1	19.8±2	520
7×1.5	1	1.1	1.3	1	19.8±2	567
8×1.5	1	1.1	1.5	1	22.3±2	677
9×1.5	1	1.1	1.5	1	23.5±2	709
10×1.5	1	1.1	1.5	1	23.8±2	740
12×1.5	1	1.1	1.5	1	24.5±2	845
14×1.5	1	1.1	1.6	1	25.6±2	903
16×1.5	1	1.1	1.7	1	26.9±2	987
19×1.5	1	1.1	1.7	1	28.0±2	1155
20×1.5	1	1.1	1.7	1	29.2±2	1187
23×1.5	1	1.1	1.8	1	31.3±2	1349
24×1.5	1	1.1	1.8	1	32.0±2	1370
27×1.5	1	1.1	1.9	1	32.8±2	1533
30×1.5	1	1.1	1.9	1	33.8±2	1596
33×1.5	1	1.2	2	1	35.5±2	1754
37×1.5	1	1.2	2	1	36.6±2	1932
44×1.5	1	1.2	2.2	1	41.2±2	2321
5×2.5	1	1.1	1.4	1	20.0±2	583
6×2.5	1	1.1	1.4	1	21.2±2	620
7×2.5	1	1.1	1.4	1	21.2±2	688
8×2.5	1	1.1	1.5	1	23.8±2	814
9×2.5	1	1.1	1.6	1	25.3±2	824
10×2.5	1	1.1	1.6	1	25.6±2	908
12×2.5	1	1.1	1.6	1	26.5±2	1003
14×2.5	1	1.1	1.7	1	27.5±2	1124
16×2.5	1	1.1	1.7	1	28.7±2	1213
19×2.5	1	1.1	1.8	1	30.2±2	1428
20×2.5	1	1.1	1.8	1	31.5±2	1481
23×2.5	1	1.1	1.9	1	33.8±2	1691
24×2.5	1	1.2	2	1	35.2±2	1775
27×2.5	1	1.2	2	1	35.9±2	1906
30×2.5	1	1.2	2	1	36.9±2	2058
33×2.5	1	1.2	2.1	1	38.7±2	2300
37×2.5	1	1.2	2.1	1	40.0±2	2489
44×2.5	1	1.2	2.3	1	44.6±2	2935
