NEK606标准海洋工程与船用阻水电缆
阻水电缆 P19 or P19/P21 RFOU 12/20KV
应用
P19 or P19/P21 RFOU 12/20KV NEK606海洋工程与船用阻水电缆部分防水，具有阻燃，低烟无卤和防泥浆的特性，适用于中压电力固定装置。
应用
| IEC 60092-353 | IEC 60092-351 |
| IEC 60092-359 | IEC 60332-1 |
| IEC 60332-3-22 | IEC 60754-1,2 |
| IEC 61034-1,2 | NEK 606:2004 |
| VG 95218 part 29? |

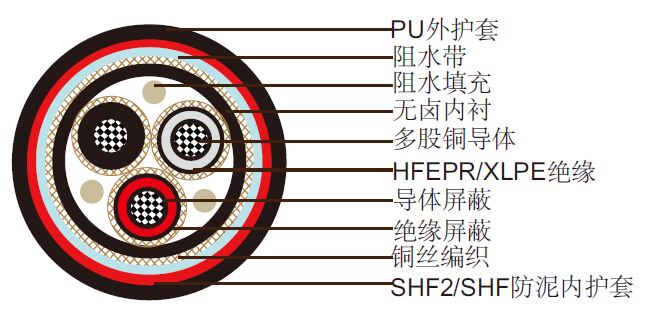

结构
导体: 圆形IEC 60228 2类多股镀锡退火铜导体.导体屏蔽: 半导体材料.
绝缘: 无卤EPR。XLPE可选(用于TFOU电缆).
绝缘屏蔽: 半导体材料和镀锡铜丝铠装.
填充: 如有需要加防水填充.
内衬: 无卤化合物.
铠装: 镀锡铜编织，如有需要加绕包带.
阻水单元: 阻水带或是阻水纤维提供纵向阻水.
内护套: 无卤热固性化合物, SHF2（用于P19型）或无卤防泥浆热固材料SHF防泥（用于 P19/P21型），红色.
外护套: PU,PE可选，但达不到低烟标准.
可选结构
P20 或P20/P22 RFOU/TFOU 18/30(36) kV.
电气特性
| 标称导体截面积 | mm2 | 16 | 25 | 35 | 50 | 70 | 95 |
|---|---|---|---|---|---|---|---|
| 标称导体直径 | mm | 5.2 | 6.5 | 7.4 | 8.7 | 10.3 | 12.2 |
| 最大直流电阻@20˚C | O/km | 1.16 | 0.734 | 0.529 | 0.391 | 0.27 | 0.195 |
| 连续额定电流@45˚C1芯 | A | 96 | 127 | 157 | 196 | 242 | 293 |
| 连续额定电流@45˚C3芯 | A | 67 | 89 | 110 | 137 | 169 | 205 |
| 短路电流 1s | A | 2290 | 3580 | 5010 | 7150 | 10020 | 13590 |
| 工作电压 | KV | 12/20 | 12/20 | 12/20 | 12/20 | 12/20 | 12/20 |
| 标称导体截面积 | mm2 | 120 | 150 | 185 | 240 | 300 |
|---|---|---|---|---|---|---|
| 标称导体直径 | mm | 13.8 | 15.1 | 17.0 | 19.6 | 21.9 |
| 最大直流电阻@20˚C | O/km | 0.154 | 0.126 | 0.1 | 0.0762 | 0.0607 |
| 连续额定电流@45˚C1芯 | A | 339 | 389 | 444 | 522 | 601 |
| 连续额定电流@45˚C3芯 | A | 237 | 272 | 311 | 365 | 421 |
| 短路电流 1s | A | 17170 | 21460 | 26470 | 34340 | 42930 |
| 工作电压 | KV | 12/20 | 12/20 | 12/20 | 12/20 | 12/20 |
环境温度校正因数
| 环境温度校正因数 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 |
|---|---|---|---|---|---|---|---|---|---|---|
| 额定系数 | 1.1 | 1.05 | 1.0 | 0.94 | 0.88 | 0.82 | 0.74 | 0.67 | 0.58 | 0.47 |
机械和热性能
弯曲半径 :15×OD (安装中); 9×OD (固定安装).
温度范围 : -20˚C ~ +90˚C.
尺寸和重量
| 结构 芯数×截面积(mm2) | 标称绝缘厚度mm | 标称内衬厚度 mm | 标称内护套厚度 mm | 标称外护套厚度 mm | ||
|---|---|---|---|---|---|---|
| 标称外径mm | 标称重量 kg/km | |||||
| 1×16 | 5.5 | 1.4 | 1.2 | 1 | 30.0±2 | 1260 |
| 1×25 | 5.5 | 1.5 | 1.2 | 1.2 | 34.0±2 | 1607 |
| 1×35 | 5.5 | 1.8 | 1.3 | 1.2 | 34.7±2 | 1675 |
| 1×50 | 5.5 | 1.8 | 1.4 | 1.2 | 36.2±2 | 1885 |
| 1×70 | 5.5 | 1.9 | 1.4 | 1.2 | 37.0±2 | 2174 |
| 1×95 | 5.5 | 2 | 1.5 | 1.4 | 39.8±2 | 2594 |
| 1×120 | 5.5 | 2 | 1.5 | 1.4 | 41.6±2 | 2951 |
| 1×150 | 5.5 | 2.1 | 1.6 | 1.4 | 43.5±2 | 3407 |
| 1×185 | 5.5 | 2.2 | 1.6 | 1.4 | 45.7±2 | 3953 |
| 1×240 | 5.5 | 2.3 | 1.7 | 1.6 | 49.0±2 | 4736 |
| 1×300 | 5.5 | 2.4 | 1.8 | 1.6 | 51.7±2 | 5581 |
| 3×16 | 5.5 | 1.8 | 2 | 1 | 57.1±2 | 5198 |
| 3×25 | 5.5 | 1.9 | 2 | 1.2 | 64.6±2 | 5990 |
| 3×35 | 5.5 | 2.9 | 2.1 | 1.2 | 65.0±2 | 6290 |
| 3×50 | 5.5 | 3 | 2.2 | 1.2 | 67.8±2 | 7077 |
| 3×70 | 5.5 | 3.1 | 2.3 | 1.2 | 71.5±2 | 8180 |
| 3×95 | 5.5 | 3.3 | 2.4 | 1.4 | 75.8±2 | 9608 |
| 3×120 | 5.5 | 3.4 | 2.5 | 1.4 | 79.8±2 | 11109 |
| 3×150 | 5.5 | 3.6 | 2.6 | 1.4 | 84.7±2 | 12752 |
| 3×185 | 5.5 | 3.8 | 2.7 | 1.4 | 92.3±2 | 12878 |
| 3×240 | 5.5 | 4 | 2.9 | 1.6 | 99.3±2 | 15461 |
| 3×300 | 5.5 | 4.2 | 3 | 1.6 | 105.1±2 | 18050 |
