NEK606标准海洋工程与船用阻水电缆
阻水电缆 P3 or P3/P10 RFOU/TFOU 6/10KV

应用

P3 or P3/P10 RFOU/TFOU 6/10KV NEK606海洋工程与船用阻水电缆部分防水,具有阻燃,低烟无卤和防泥浆的特性,适用于中压电力固定装置。

应用

IEC 60092-353 IEC 60092-351
IEC 60092-359 IEC 60332-1
IEC 60332-3-22 IEC 60754-1,2
IEC 61034-1,2 NEK 606:2004
VG 95218 part 29

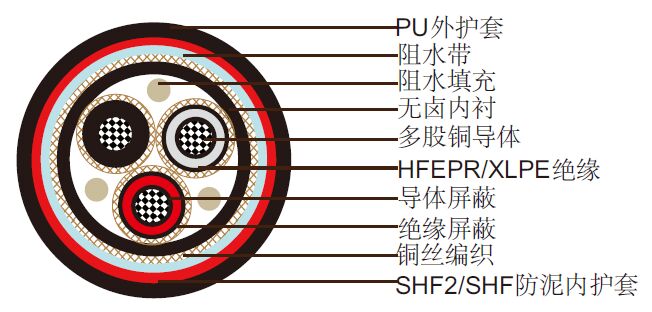

NEK606标准阻水电缆 P3 or P3/P10 RFOU/TFOU 6/10KV

结构

导体: 圆形IEC 60228 2类多股镀锡退火铜导体.
导体屏蔽: 半导体材料.
绝缘: 无卤EPR。XLPE可选(用于TFOU电缆).
绝缘屏蔽: 半导体材料和镀锡铜丝铠装.
填充: 如有需要加防水填充.
内衬: 无卤化合物.
铠装: 镀锡铜编织,如有需要加绕包带.
阻水单元: 阻水带或是阻水纤维提供纵向阻水.
内护套: 无无卤热固材料SHF2(用于P3型)或无卤防泥浆热固材料SHF防泥(用于P3/ P10型),红色
外护套: PU,PE可选,但达不到低烟标准.

电气特性

标称导体截面积 mm2 16 25 35 50 70 95 120
标称导体直径 mm 5.2 6.5 7.4 8.7 10.3 12.2 13.8
最大直流电阻@20˚C O/km 1.16 0.734 0.529 0.391 0.27 0.195 0.154
连续额定电流@45˚C1芯 A 96 127 157 196 242 293 339
连续额定电流@45˚C3芯 A 67 89 110 137 169 205 237
短路电流 1s A 2290 3580 5010 7150 10020 13590 17170
工作电压 KV 6/10 6/10 6/10 6/10 6/10 6/10 6/10
标称导体截面积 mm2 150 185 240 300 400 500 630
标称导体直径 mm 15.1 17.0 19.6 21.9 24.5 27.5 32.3
最大直流电阻@20˚C O/km 0.126 0.1 0.0762 0.0607 0.0475 0.0369 0.0286
连续额定电流@45˚C1芯 A 389 444 522 601 690 780 890
连续额定电流@45˚C3芯 A 272 311 365 421 483 546 623
短路电流 1s A 21460 26470 34340 42930 57230 71540 90140
工作电压 KV 6/10 6/10 6/10 6/10 6/10 6/10 6/10

环境温度校正因数

环境温度校正因数 35 40 45 50 55 60 65 70 75 80
额定系数 1.1 1.05 1.0 0.94 0.88 0.82 0.74 0.67 0.58 0.47

机械和热性能

弯曲半径 :15×OD (安装中); 9×OD (固定安装).

温度范围 : -20˚C ~ +90˚C.

尺寸和重量

结构 芯数×截面积(mm2) 标称绝缘厚度mm 标称内衬厚度 mm 标称内护套厚度 mm 标称外护套厚度 mm
标称外径mm 标称重量 kg/km
1×16 3.4 1.5 1.1 1 26.0±2 945
1×25 3.4 1.5 1.2 1.2 28.4±2 1197
1×35 3.4 1.6 1.2 1.2 29.3±2 1328
1×50 3.4 1.6 1.2 1.2 30.7±2 1533
1×70 3.4 1.7 1.3 1.2 32.4±2 1796
1×95 3.4 1.8 1.3 1.4 34.8±2 2163
1×120 3.4 1.8 1.4 1.4 36.6±2 2499
1×150 3.4 1.9 1.4 1.4 38.1±2 2835
1×185 3.4 2 1.5 1.4 40.6±2 3386
1×240 3.4 2.1 1.6 1.6 44.2±2 4190
1×300 3.4 2.2 1.6 1.6 46.9±2 4998
1×400 3.4 2.3 1.7 1.6 48.7±2 6195
1×500 3.4 2.4 1.8 1.6 52.7±2 7718
1×630 3.4 2.6 1.9 1.6 57.7±2 9188
3×16 3.4 2.3 1.7 1 48.0±2 3465
3×25 3.4 2.4 1.8 1.2 52.5±2 4100
3×35 3.4 2.5 1.8 1.2 54.6±2 4578
3×50 3.4 2.6 1.9 1.2 57.5±2 5444
3×70 3.4 2.7 2 1.2 61.3±2 6431
3×95 3.4 2.9 2.1 1.4 66.3±2 7875
3×120 3.4 3 2.2 1.4 70.4±2 9214
3×150 3.4 3.2 2.3 1.4 74.1±2 10747
3×185 3.4 3.4 2.4 1.4 76.8±2 11865
3×240 3.4 3.6 2.6 1.6 82.7±2 13965
3×300 3.4 3.8 2.7 1.6 88.2±2 17115
