  首页产品NEK606标准海洋工程与船用阻水电缆

NEK606标准海洋工程与船用阻水电缆
阻水电缆 P30 RFOU-HCF / TFOU-HCF 6/10(12) kV

应用

P30 RFOU-HCF / TFOU-HCF 6/10(12) kV NEK606 海洋工程与船用阻水电缆部分防水，具有防火，阻燃和低烟无卤的特性，适用于需在1100℃
烃类火灾中工作的紧急控制，电力和照明系统。

应用

IEC 60092-354 IEC 60092-351
IEC 60092-359 IEC 60332-1
IEC 60331-21 IEC 60332-3-22
IEC 60754-1,2 IEC 61034-1,2
NEK 606:2004 VG 95218 part 29?

NEK606标准阻水电缆 P30 RFOU-HCF / TFOU-HCF 6/10(12) kV

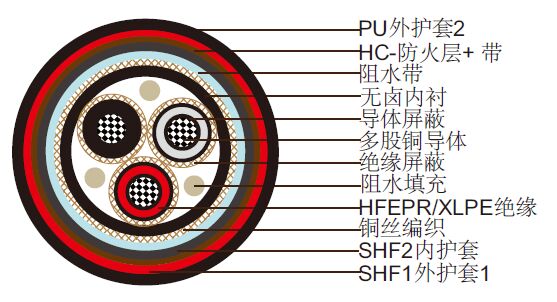

结构

导体: 圆形IEC 60228 2类多股镀锡退火铜导体.
导体屏蔽: 半导体材料.
绝缘: 无卤EPR. XLPE can be offe红色 as an option.
绝缘屏蔽: 半导体材料和镀锡铜丝铠装.
填充: 如有需要加防水填充.
内衬: 无卤化合物.
铠装: 镀锡铜编织，如有需要加绕包带.
阻水单元: 阻水带或是阻水纤维提供纵向阻水.
内护套: 无卤热固性化合物, SHF2, colou红色 红色.
HC-防火层: 挤出热塑型防火材料.
包带：搭接玻璃纤维带.
外护套 1: 阻燃无卤热塑材料SHF1，红色.
外护套 2: PU,PE可选，但达不到低烟标准.

可选结构

P31 RFOU-HCF / TFOU-HCF 8.7/15kV

P32 RFOU-HCF / TFOU-HCF 12/20(24) kV

P33 RFOU-HCF / TFOU-HCF 18/30(36) kV

电气特性

标称导体截面积 mm2 70 95 120 150 185 240 300
标称导体直径 mm 10.3 12.2 13.8 15.1 17.0 19.6 21.9
最大直流电阻@20˚C O/km 0.27 0.195 0.154 0.126 0.1 0.0762 0.0607
连续额定电流@45˚C1芯 A 242 293 339 389 444 522 601
连续额定电流@45˚C3芯 A 169 205 237 272 311 365 421
短路电流 1s A 10020 13590 17170 21460 26470 34340 42930
工作电压 KV 6/10 6/10 6/10 6/10 6/10 6/10 6/10

环境温度校正因数

环境温度校正因数 35 40 45 50 55 60 65 70 75 80
额定系数 1.1 1.05 1.0 0.94 0.88 0.82 0.74 0.67 0.58 0.47

机械和热性能

弯曲半径 : 25×OD (安装中); 12×OD (固定安装).

温度范围 : -20˚C ~ +90˚C.

尺寸和重量

结构 芯数×截面积(mm2) 标称绝缘厚度mm 标称内衬外直径 mm 标称内护套外直径 mm 标称外径mm 标称重量 kg/km
1×70 3.4 23.5 30 64.4±2 5481
1×95 3.4 25.5 32 67.3±2 6195
1×120 3.4 27.5 34 69.3±2 6657
1×150 3.4 28.5 35 70.3±2 7004
1×185 3.4 30.5 36.5 71.8±2 7686
1×240 3.4 33 39 75.2±2 8663
1×300 3.4 35 41.5 77.7±2 9744
3×50 3.4 47 55 91.4±2 11519
3×95 3.4 54 62.5 99.8±2 14942
3×150 3.4 60 70.5 108.8±2 18270
