NEK606标准海洋工程与船用阻水电缆
S10 IYOI(c) 60 V阻水电缆

应用

S10 IYOI(c) 60 V NEK606 海洋工程与船用阻水电缆部分防水,具有阻燃和低烟无卤的特性,适用于室内通讯。

应用

IEC 60092-359 IEC 60332-1
IEC 60332-3-22 IEC 60754-1,2
IEC 61034-1,2 NEK 606:2004
VG 95218 part 29

NEK606标准S10 IYOI(c) 60 V阻水电缆

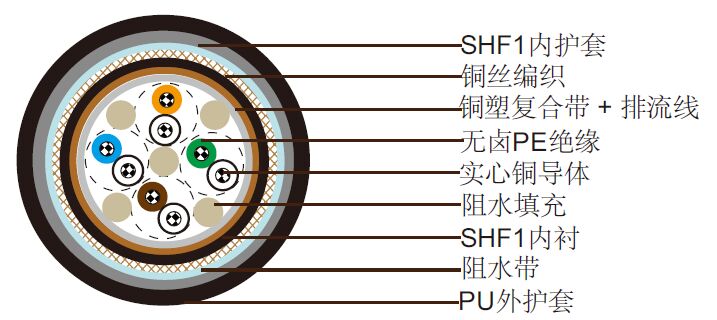

结构

导体: 实心镀锡铜导体, 0.5mm.
绝缘: 无卤热塑性PE.
绞合:彩色芯线绞合在一起。线对绞合为缆心或10对的单元。单元绞合成为20、30、50对电缆。2对电缆以四线组方式绞合填充: 如有需要加防水填充.
绕包带:聚酯带.
总屏蔽: :缆芯外层为铜塑复合带和一根0.5mm实心镀锡铜排流线.
内衬: 无卤热塑材料SHF1,灰色
铠装: 铜丝编织,如需要加聚酯带绕包.
阻水单元: 阻水带或是阻水纤维提供纵向阻水.
内护套: 无卤热塑材料SHF1,灰色.
外护套: PU,PE可选,但达不到低烟标准.

电气特性

标称导体直径 mm 0.5
最大电阻@20˚C O/km 95
标称电感@1KHz MH/km 0.61
互电容 1-对电缆 nF/km 90
互电容 2-对电缆 nF/km 80
互电容 4-对及以上电缆 nF/km 70
工作电压 V 60

机械和热性能

弯曲半径 : 8×OD (安装中); 6×OD (固定安装).

温度范围 : -10˚C ~ +60˚C.

尺寸和重量

结构 单元数×每单元芯数×导体直径(mm) 标称绝缘厚度mm 标称内衬厚度 mm 标称内护套厚度 mm 标称外护套厚度 mm 标称外径mm
1×2×0.5 0.2 1.2 1.2 1 10.0±2.0
2×2×0.5 0.2 1.2 1.2 1 11.0±2.0
4×2×0.5 0.2 1.2 1.2 1 12.0±2.0
10×2×0.5 0.2 1.5 1.5 1 14.0±2.0
20×2×0.5 0.2 1.5 1.5 1 17.0±2.0
