NEK606标准海洋工程与船用阻水电缆
阻水电缆 S13 BU(i) 250 V

应用

S13 BU(i) 250 V NEK606 海洋工程与船用阻水电缆部分防水，具有防火，阻燃和低烟无卤的特性， 适用于仪表，通讯，控制和报警系统。

应用

IEC 60092-376 IEC 60092-351
IEC 60092-359 IEC 60332-1
IEC 60332-3-22 IEC 60754-1,2
IEC 61034-1,2 NEK 606:2004
IEC 60331-21 VG 95218 part 29?

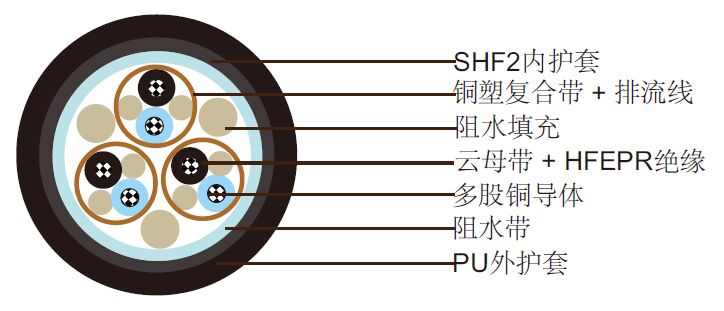

nek606阻水电缆 S13 BU(i) 250 V

结构

导体: IEC 60228 2类圆形镀锡退火铜导体.
绝缘: 云母带 + 无卤 EPR.
绞合：彩色芯线绞合在一起.
填充: 如有需要加防水填充.
单独屏蔽: 每一对/三线组外层为铜塑复合带屏蔽层和多股镀锡铜排流线并由聚酯带包裹。对/三线组通过编号磁带或直接在绝缘线上印刷数字来进行编号.
填充: 如有需要加防水填充.
阻水单元: 阻水带或是阻水纤维提供纵向阻水.
内护套: 无卤热固性化合物, SHF2, 灰色（本安电缆为蓝色）.
外护套: PU,PE可选，但达不到低烟标准.

电气特性

标称导体截面积 mm2 0.75 1.0 1.5 2.5
标称导体直径 mm 1.1 1.3 1.6 2.0
最大电阻@20˚C O/km 26.3 19.3 12.9 8.02
互电容 nF/km 85 95 100 110
标称电感@1KHz MH/km 0.731 0.691 0.673 0.629
最大 L/R@1KHz μH/O 20 25 35 55
工作电压 V 250 250 250 250

机械和热性能

弯曲半径 : 8×OD (安装中); 6×OD (固定安装).

温度范围 : -20˚C ~ +90˚C.

尺寸和重量

结构单元数×每单元芯数×截面积(mm2) 标称绝缘厚度mm 标称内护套厚度 mm 标称外护套厚度 mm 标称外径mm 标称重量 kg/km
1×2×0.75 0.6 1 1 10.2±2 110
2×2×0.75 0.6 1.2 1 12.5±2 215
4×2×0.75 0.6 1.2 1 15.2±2 305
7×2×0.75 0.6 1.4 1 18.0±2 467
8×2×0.75 0.6 1.4 1 19.3±2 520
12×2×0.75 0.6 1.6 1 23.1±2 740
16×2×0.75 0.6 1.7 1 25.5±2 961
19×2×0.75 0.6 1.8 1 26.8±2 1087
24×2×0.75 0.6 1.9 1 30.6±2 1386
32×2×0.75 0.6 2 1 33.7±2 1754
1×3×0.75 0.6 1 1 10.6±2 126
2×3×0.75 0.6 1.2 1 14.0±2 215
3×3×0.75 0.6 1.2 1 15.8±2 315
4×3×0.75 0.6 1.3 1 17.1±2 383
7×3×0.75 0.6 1.5 1 20.3±2 588
8×3×0.75 0.6 1.5 1 21.5±2 683
12×3×0.75 0.6 1.7 1 26.4±2 961
16×3×0.75 0.6 1.8 1 29.3±2 1244
19×3×0.75 0.6 1.9 1 31.0±2 1428
24×3×0.75 0.6 2.1 1 35.7±2 1838
1×2×1.0 0.6 1 1 10.6±2 131
2×2×1.0 0.6 1.2 1 13.1±2 252
4×2×1.0 0.6 1.3 1 16.0±2 362
7×2×1.0 0.6 1.5 1 18.9±2 551
8×2×1.0 0.6 1.5 1 20.5±2 630
12×2×1.0 0.6 1.6 1 24.3±2 882
16×2×1.0 0.6 1.6 1 26.9±2 1150
19×2×1.0 0.6 1.8 1 28.5±2 1318
24×2×1.0 0.6 1.9 1 32.5±2 1685
32×2×1.0 0.6 2 1 35.8±2 2132
1×3×1.0 0.6 1 1 11.1±2 147
3×3×1.0 0.6 1.3 1 16.7±2 378
4×3×1.0 0.6 1.3 1 18.1±2 462
7×3×1.0 0.6 1.6 1 21.7±2 730
12×3×1.0 0.6 1.7 1 28.0±2 1171
16×3×1.0 0.6 1.8 1 31.2±2 1528
19×3×1.0 0.6 1.9 1 33.0±2 1759
24×3×1.0 0.6 2.1 1 38.1±2 2252
1×2×1.5 0.7 1 1 11.6±2 163
2×2×1.5 0.7 1.3 1 14.6±2 326
4×2×1.5 0.7 1.4 1 18.1±2 473
7×2×1.5 0.7 1.6 1 21.4±2 725
8×2×1.5 0.7 1.6 1 23.3±2 819
12×2×1.5 0.7 1.7 1 27.7±2 1155
16×2×1.5 0.7 1.9 1 30.9±2 1523
19×2×1.5 0.7 2 1 32.5±2 1727
24×2×1.5 0.7 2.2 1 37.3±2 2221
32×2×1.5 0.7 2.3 1 41.1±2 2814
1×3×1.5 0.7 1.1 1 12.1±2 184
2×3×1.5 0.7 1.3 1 16.5±2 336
3×3×1.5 0.7 1.3 1 18.8±2 494
4×3×1.5 0.7 1.4 1 20.4±2 609
7×3×1.5 0.7 1.7 1 24.6±2 956
8×3×1.5 0.7 1.7 1 25.5±2 1082
12×3×1.5 0.7 1.9 1 32.0±2 1549
16×3×1.5 0.7 2 1 35.6±2 2021
19×3×1.5 0.7 2.1 1 37.7±2 2321
24×3×1.5 0.7 2.4 1 43.7±2 2998
1×2×2.5 0.7 1.1 1 12.5±2 200
1×3×2.5 0.7 1.3 1 13.0±2 231
