NEK606标准海洋工程与船用阻水电缆
P7 or P7/P14 BFOU 6/10kV阻水电缆
应用
P7 or P7/P14 BFOU 6/10kV NEK606 海洋工程与船用阻水电缆部分防水，具有防火，阻燃，低烟无卤和防泥浆的特性，适用于中压电力固定装置。
应用
| IEC 60092-354 |
IEC 60092-351 |
| IEC 60092-359 |
IEC 60332-1 |
| IEC 60331-21 |
IEC 60332-3-22 |
| IEC 60754-1,2 |
IEC 61034-1,2 |
| NEK 606:2004 |
VG 95218 part 29? |

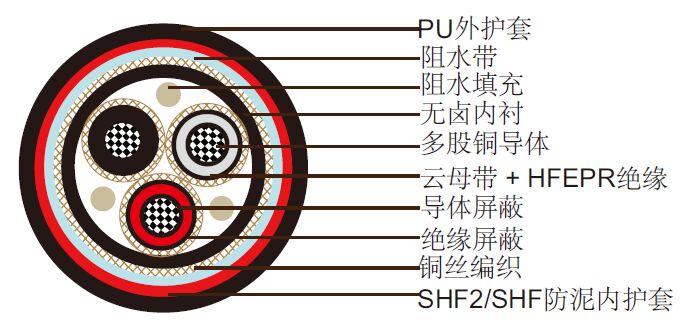

结构
导体: 圆形IEC 60228 2类多股镀锡退火铜导体.
导体屏蔽: 半导体材料.
绝缘: 云母带 + 无卤EPR
绝缘屏蔽: 半导体材料和镀锡铜丝铠装.
填充: 如有需要加防水填充.
内衬: 无卤化合物.
铠装: 镀锡铜编织，如有需要加绕包带.
阻水单元: 阻水带或是阻水纤维提供纵向阻水.
内护套: 无卤热固性化合物, SHF2（用于P7型）或无卤防泥浆热固材料SHF防泥（用于P7/P14
型），红色.
外护套: PU,PE可选，但达不到低烟标准.
电气特性
| 标称导体截面积 |
mm2 |
25 |
35 |
50 |
70 |
95 |
120 |
150 |
| 标称导体直径 |
mm |
6.5 |
7.4 |
8.7 |
10.3 |
12.2 |
13.8 |
15.1 |
| 最大直流电阻@20˚C |
O/km |
0.734 |
0.529 |
0.391 |
0.27 |
0.195 |
0.154 |
0.126 |
| 连续额定电流@45˚C1芯 |
A |
127 |
157 |
196 |
242 |
293 |
339 |
389 |
| 连续额定电流@45˚C3芯 |
A |
89 |
110 |
137 |
169 |
205 |
237 |
272 |
| 短路电流 1s |
A |
3580 |
5010 |
7150 |
10020 |
13590 |
17170 |
21460 |
| 工作电压 |
KV |
6/10 |
6/10 |
6/10 |
6/10 |
6/10 |
6/10 |
6/10 |
| 标称导体截面积 |
mm2 |
185 |
240 |
300 |
400 |
500 |
630 |
| 标称导体直径 |
mm |
17.0 |
19.6 |
21.9 |
24.5 |
27.5 |
32.3 |
| 最大直流电阻@20˚C |
O/km |
0.1 |
0.0762 |
0.0607 |
0.0475 |
0.0369 |
0.0286 |
| 连续额定电流@45˚C1芯 |
A |
444 |
522 |
601 |
690 |
780 |
890 |
| 连续额定电流@45˚C3芯 |
A |
311 |
365 |
421 |
483 |
546 |
623 |
| 短路电流 1s |
A |
26470 |
34340 |
42930 |
57230 |
71540 |
90140 |
| 工作电压 |
KV |
6/10 |
6/10 |
6/10 |
8.7/15 |
8.7/15 |
8.7/15 |
环境温度校正因数
| 环境温度校正因数 |
35 |
40 |
45 |
50 |
55 |
60 |
65 |
70 |
75 |
80 |
| 额定系数 |
1.1 |
1.05 |
1.0 |
0.94 |
0.88 |
0.82 |
0.74 |
0.67 |
0.58 |
0.47 |
机械和热性能
弯曲半径 :15×OD (安装中); 9×OD (固定安装).
温度范围 : -20˚C ~ +90˚C.
尺寸和重量
| 结构
芯数×截面积(mm2) |
标称绝缘厚度mm |
标称内衬厚度 mm |
标称内护套厚度 mm |
标称外护套厚度 mm |
标称外径mm |
标称重量 kg/km |
| 1×16 |
3.4 |
1.5 |
1.2 |
1 |
27.6±2 |
1040 |
| 1×25 |
3.4 |
1.6 |
1.2 |
1.2 |
29.5±2 |
1208 |
| 1×35 |
3.4 |
1.7 |
1.2 |
1.2 |
30.9±2 |
1386 |
| 1×50 |
3.4 |
1.7 |
1.3 |
1.2 |
32.3±2 |
1575 |
| 1×70 |
3.4 |
1.8 |
1.3 |
1.2 |
34.3±2 |
1901 |
| 1×95 |
3.4 |
1.8 |
1.4 |
1.4 |
36.8±2 |
2268 |
| 1×120 |
3.4 |
1.9 |
1.4 |
1.4 |
38.9±2 |
2741 |
| 1×150 |
3.4 |
2 |
1.5 |
1.4 |
40.9±2 |
3140 |
| 1×185 |
3.4 |
2 |
1.5 |
1.4 |
42.7±2 |
3612 |
| 1×240 |
3.4 |
2.2 |
1.6 |
1.6 |
46.3±2 |
4389 |
| 1×300 |
3.4 |
2.3 |
1.7 |
1.6 |
49.1±2 |
5177 |
| 1×400 |
3.4 |
2.4 |
1.7 |
1.6 |
52.2±2 |
6195 |
| 1×500 |
3.4 |
2.5 |
1.8 |
1.6 |
55.7±2 |
7424 |
| 1×630 |
3.4 |
2.7 |
1.9 |
1.6 |
60.2±2 |
9125 |
| 3×16 |
3.4 |
2.4 |
1.8 |
1 |
52.2±2 |
3969 |
| 3×25 |
3.4 |
2.5 |
1.8 |
1.2 |
55.6±2 |
4599 |
| 3×35 |
3.4 |
2.6 |
1.9 |
1.2 |
58.8±2 |
5292 |
| 3×50 |
3.4 |
2.7 |
2 |
1.2 |
61.7±2 |
6027 |
| 3×70 |
3.4 |
2.9 |
2.1 |
1.2 |
66.1±2 |
7245 |
| 3×95 |
3.4 |
3.1 |
2.2 |
1.4 |
71.2±2 |
8684 |
| 3×120 |
3.4 |
3.2 |
2.3 |
1.4 |
74.9±2 |
9944 |
| 3×150 |
3.4 |
3.3 |
2.4 |
1.4 |
78.8±2 |
11340 |
| 3×185 |
3.4 |
3.5 |
2.5 |
1.4 |
83.6±2 |
12989 |
| 3×240 |
3.4 |
3.7 |
2.7 |
1.6 |
91.4±2 |
15792 |
| 3×300 |
3.4 |
3.9 |
2.9 |
1.6 |
97.2±2 |
18323 |
