NEK606标准海洋工程与船用阻水电缆
P5 or P5/P12 BFOU 0.6/1KV阻水电缆
应用
P5 or P5/P12 BFOU 0.6/1KV NEK606 海洋工程与船用电缆部分防水，具有防火，阻燃，低烟无卤和防泥浆的特性，适用于控制，电力和照明系统.
应用
| IEC 60092-353 | IEC 60092-351 |
| IEC 60092-359 | IEC 60332-1 |
| IEC 60332-3-22 | IEC 60754-1,2 |
| IEC 61034-1,2 | NEK 606:2004 |
| VG 95218 part 29 |

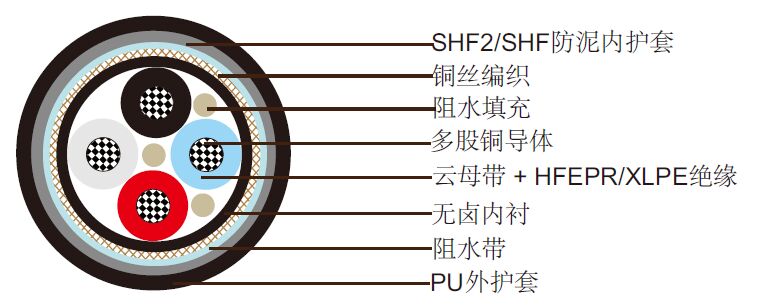

结构
导体: IEC 60228 2类紧实型多股镀锡退火铜导体.绝缘: 云母带+无卤EPR/云母带+XLPE.
填充: 如有需要加防水填充.
内衬: 无卤化合物.
铠装: 镀锡铜编织，如有需要加绕包带.
阻水单元: 阻水带或是阻水纤维提供纵向阻水.
内护套: 无卤热固材料SHF2（用于P5型）。无卤，防泥浆热固材料SHF防泥（用于
P5/P12型），黑色.
外护套: PU,PE可选，但达不到低烟标准.
电气特性
| 标称导体截面积 | mm2 | 1.5 | 2.5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 |
|---|---|---|---|---|---|---|---|---|---|---|
| 标称导体直径 | mm | 1.6 | 2.1 | 2.6 | 3.2 | 4 | 5.1 | 6.5 | 7.4 | 8.7 |
| 最大直流电阻@20˚C | O/km | 12.2 | 7.56 | 4.7 | 3.11 | 1.84 | 1.16 | 0.734 | 0.529 | 0.391 |
| 连续额定电流@45˚C1芯 | A | 23 | 30 | 40 | 52 | 72 | 96 | 127 | 157 | 196 |
| 连续额定电流@45˚C2芯 | A | 20 | 26 | 34 | 44 | 61 | 82 | 108 | 133 | 167 |
| 连续额定电流@45˚C3&4芯 | A | 16 | 21 | 28 | 36 | 50 | 67 | 89 | 110 | 137 |
| 短路电流 1s | A | 210 | 360 | 570 | 860 | 1430 | 2290 | 3580 | 5010 | 7150 |
| 工作电压 | KV | 0.6/1 | 0.6/1 | 0.6/1 | 0.6/1 | 0.6/1 | 0.6/1 | 0.6/1 | 0.6/1 | 0.6/1 |
| 标称导体截面积 | mm2 | 70 | 95 | 120 | 150 | 185 | 240 | 300 | 400 | 630 |
| 标称导体直径 | mm | 10.3 | 12.2 | 13.8 | 15.1 | 17.0 | 19.6 | 21.9 | 24.6 | 32.5 |
| 最大直流电阻@20˚C | O/km | 0.27 | 0.195 | 0.154 | 0.126 | 0.1 | 0.0762 | 0.0607 | 0.0475 | 0.0286 |
| 连续额定电流@45˚C1芯 | A | 242 | 293 | 339 | 389 | 444 | 522 | 601 | 690 | 890 |
| 连续额定电流@45˚C2芯 | A | 206 | 249 | 288 | 331 | 444 | 444 | 511 | 587 | 757 |
| 连续额定电流@45˚C3&4芯 | A | 169 | 205 | 237 | 272 | 311 | 365 | 421 | 483 | 623 |
| 短路电流 1s | A | 10020 | 13590 | 17170 | 21460 | 26470 | 34340 | 42930 | 57230 | 90140 |
| 工作电压 | KV | 0.6/1 | 0.6/1 | 0.6/1 | 0.6/1 | 0.6/1 | 0.6/1 | 0.6/1 | 0.6/1 | 0.6/1 |
注：对于4芯以上电缆，电流值可由以下公式计算 (IN=I1 / N3)，I1=1芯电流值， N =芯数。
环境温度校正因数
| 环境温度校正因数 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 |
|---|---|---|---|---|---|---|---|---|---|---|
| 额定系数 | 1.1 | 1.05 | 1.0 | 0.94 | 0.88 | 0.82 | 0.74 | 0.67 | 0.58 | 0.47 |
机械和热性能
弯曲半径 : 8×OD (安装中); 6×OD (固定安装).
温度范围 : -20˚C ~ +90˚C.
尺寸和重量
| 结构 芯数×截面积(mm2) | 标称绝缘厚度mm | 标称内衬厚度 mm | 标称内护套厚度 mm | 标称外护套厚度 mm | ||
|---|---|---|---|---|---|---|
| 标称外径mm | 标称重量 kg/km | |||||
| 1×1.5 | 1 | 1.1 | 1.1 | 1 | 11.3±2 | 152 |
| 1×2.5 | 1 | 1.1 | 1.1 | 1 | 11.7±2 | 168 |
| 1×4 | 1 | 1.1 | 1.1 | 1 | 12.4±2 | 231 |
| 1×6 | 1 | 1.1 | 1.1 | 1 | 12.9±2 | 263 |
| 1×10 | 1 | 1.1 | 1.2 | 1 | 14.7±2 | 326 |
| 1×16 | 1 | 1.1 | 1.2 | 1 | 15.9±2 | 410 |
| 1×25 | 1.2 | 1.1 | 1.3 | 1.2 | 18.7±2 | 614 |
| 1×35 | 1.2 | 1.1 | 1.3 | 1.2 | 19.6±2 | 725 |
| 1×50 | 1.4 | 1.1 | 1.4 | 1.2 | 21.4±2 | 935 |
| 1×70 | 1.4 | 1.1 | 1.4 | 1.2 | 23.0±2 | 1166 |
| 1×95 | 1.6 | 1.1 | 1.5 | 1.4 | 25.9±2 | 1512 |
| 1×120 | 1.6 | 1.2 | 1.6 | 1.4 | 27.8±2 | 1822 |
| 1×150 | 1.8 | 1.2 | 1.7 | 1.4 | 29.8±2 | 2163 |
| 1×185 | 2 | 1.2 | 1.7 | 1.4 | 32.2±2 | 2672 |
| 1×240 | 2.2 | 1.2 | 1.8 | 1.6 | 35.8±2 | 3329 |
| 1×300 | 2.4 | 1.2 | 1.9 | 1.6 | 38.5±2 | 4106 |
| 1×400 | 2.4 | 1.4 | 2.1 | 1.6 | 44.2±2 | 5355 |
| 1×630 | 2.8 | 1.4 | 2.3 | 1.6 | 51.7±2 | 8043 |
| 2×1.5 | 1 | 1.1 | 1.2 | 1 | 16.2±2 | 326 |
| 2×2.5 | 1 | 1.1 | 1.3 | 1 | 17.1±2 | 378 |
| 2×4 | 1 | 1.1 | 1.3 | 1 | 18.6±2 | 494 |
| 2×6 | 1 | 1.1 | 1.4 | 1 | 19.9±2 | 583 |
| 2×10 | 1 | 1.1 | 1.4 | 1 | 21.9±2 | 740 |
| 2×16 | 1 | 1.1 | 1.5 | 1 | 24.5±2 | 1034 |
| 2×25 | 1.2 | 1.2 | 1.6 | 1.2 | 28.8±2 | 1428 |
| 2×35 | 1.2 | 1.2 | 1.7 | 1.2 | 30.8±2 | 1701 |
| 2×50 | 1.4 | 1.2 | 1.9 | 1.2 | 34.8±2 | 2405 |
| 2×70 | 1.4 | 1.2 | 2.1 | 1.2 | 40.4±2 | 3423 |
| 2×95 | 1.6 | 1.2 | 2.3 | 1.4 | 44.4±2 | 4106 |
| 2×120 | 1.6 | 1.4 | 2.4 | 1.4 | 48.1±2 | 4946 |
| 2×150 | 1.8 | 1.4 | 2.6 | 1.4 | 52.5±2 | 5954 |
| 2×185 | 2 | 1.4 | 2.7 | 1.4 | 57.1±2 | 7182 |
| 2×240 | 2.2 | 1.6 | 3 | 1.6 | 64.7±2 | 9230 |
| 2×300 | 2.4 | 1.6 | 3.2 | 1.6 | 71.0±2 | 11162 |
| 3×1.5 | 1 | 1.1 | 1.3 | 1 | 16.8±2 | 362 |
| 3×2.5 | 1 | 1.1 | 1.3 | 1 | 18.2±2 | 467 |
| 3×4 | 1 | 1.1 | 1.3 | 1 | 19.4±2 | 557 |
| 3×6 | 1 | 1.1 | 1.4 | 1 | 20.7±2 | 667 |
| 3×10 | 1 | 1.1 | 1.5 | 1 | 23.1±2 | 872 |
| 3×16 | 1 | 1.1 | 1.5 | 1 | 25.7±2 | 1218 |
| 3×25 | 1.2 | 1.2 | 1.7 | 1.2 | 30.5±2 | 1722 |
| 3×35 | 1.2 | 1.2 | 1.8 | 1.2 | 32.6±2 | 2079 |
| 3×50 | 1.4 | 1.2 | 2 | 1.2 | 36.7±2 | 2888 |
| 3×70 | 1.4 | 1.2 | 2.2 | 1.2 | 41.4±2 | 3859 |
| 3×95 | 1.6 | 1.4 | 2.4 | 1.4 | 47.5±2 | 5203 |
| 3×120 | 1.6 | 1.4 | 2.5 | 1.4 | 51.1±2 | 6337 |
| 3×150 | 1.8 | 1.4 | 2.7 | 1.4 | 56.0±2 | 7723 |
| 3×185 | 2 | 1.6 | 2.9 | 1.4 | 62.3±2 | 9476 |
| 3×240 | 2.2 | 1.6 | 3.2 | 1.6 | 69.7±2 | 12170 |
| 3×300 | 2.4 | 1.8 | 3.4 | 1.6 | 75.8±2 | 14427 |
| 4×1.5 | 1 | 1.1 | 1.3 | 1 | 18.4±2 | 420 |
| 4×2.5 | 1 | 1.1 | 1.3 | 1 | 19.3±2 | 530 |
| 4×4 | 1 | 1.1 | 1.4 | 1 | 20.8±2 | 651 |
| 4×6 | 1 | 1.1 | 1.4 | 1 | 22.1±2 | 788 |
| 4×10 | 1 | 1.1 | 1.5 | 1 | 24.7±2 | 1034 |
| 4×16 | 1 | 1.2 | 1.6 | 1 | 27.9±2 | 1470 |
| 4×25 | 1.2 | 1.2 | 1.8 | 1.2 | 33.1±2 | 2095 |
| 4×35 | 1.2 | 1.2 | 1.9 | 1.2 | 35.5±2 | 2562 |
| 4×50 | 1.4 | 1.4 | 2 | 1.2 | 40.6±2 | 3602 |
| 4×70 | 1.4 | 1.4 | 2.2 | 1.2 | 45.1±2 | 4830 |
| 4×95 | 1.6 | 1.6 | 2.4 | 1.4 | 52.2±2 | 6442 |
| 4×120 | 1.6 | 1.6 | 2.5 | 1.4 | 56.4±2 | 7891 |
| 4×150 | 1.8 | 1.6 | 2.9 | 1.4 | 61.8±2 | 9461 |
| 4×185 | 2 | 1.6 | 3.1 | 1.4 | 67.5±2 | 11550 |
| 4×240 | 2.2 | 1.8 | 3.4 | 1.6 | 76.3±2 | 14868 |
| 4×300 | 2.4 | 1.8 | 3.7 | 1.6 | 83.9±2 | 18428 |
| 5×1.5 | 1 | 1.1 | 1.4 | 1 | 19.7±2 | 536 |
| 6×1.5 | 1 | 1.1 | 1.4 | 1 | 21.0±2 | 572 |
| 7×1.5 | 1 | 1.1 | 1.4 | 1 | 21.0±2 | 620 |
| 8×1.5 | 1 | 1.1 | 1.5 | 1 | 23.8±2 | 751 |
| 9×1.5 | 1 | 1.1 | 1.6 | 1 | 25.3±2 | 756 |
| 10×1.5 | 1 | 1.1 | 1.6 | 1 | 25.6±2 | 830 |
| 12×1.5 | 1 | 1.2 | 1.6 | 1 | 26.3±2 | 924 |
| 14×1.5 | 1 | 1.2 | 1.7 | 1 | 27.5±2 | 1013 |
| 16×1.5 | 1 | 1.2 | 1.7 | 1 | 28.7±2 | 1087 |
| 19×1.5 | 1 | 1.2 | 1.7 | 1 | 29.4±2 | 1244 |
| 20×1.5 | 1 | 1.2 | 1.8 | 1 | 31.5±2 | 1323 |
| 23×1.5 | 1 | 1.2 | 1.9 | 1 | 33.8±2 | 1507 |
| 24×1.5 | 1 | 1.2 | 2 | 1 | 35.2±2 | 1586 |
| 27×1.5 | 1 | 1.2 | 2 | 1 | 35.9±2 | 1696 |
| 30×1.5 | 1 | 1.2 | 2 | 1 | 36.9±2 | 1822 |
| 32×1.5 | 1 | 1.4 | 2 | 1 | 37.5±2 | 1890 |
| 33×1.5 | 1 | 1.4 | 2 | 1 | 38.7±2 | 2037 |
| 37×1.5 | 1 | 1.4 | 2 | 1 | 40.0±2 | 2195 |
| 44×1.5 | 1 | 1.4 | 2.3 | 1 | 44.6±2 | 2583 |
| 5×2.5 | 1 | 1.1 | 1.4 | 1 | 20.8±2 | 625 |
| 6×2.5 | 1 | 1.1 | 1.4 | 1 | 22.4±2 | 683 |
| 7×2.5 | 1 | 1.1 | 1.4 | 1 | 22.4±2 | 735 |
| 8×2.5 | 1 | 1.1 | 1.5 | 1 | 25.5±2 | 830 |
| 9×2.5 | 1 | 1.1 | 1.6 | 1 | 27.1±2 | 903 |
| 10×2.5 | 1 | 1.1 | 1.6 | 1 | 27.4±2 | 1003 |
| 12×2.5 | 1 | 1.2 | 1.6 | 1 | 28.1±2 | 1097 |
| 14×2.5 | 1 | 1.2 | 1.7 | 1 | 29.3±2 | 1218 |
| 16×2.5 | 1 | 1.2 | 1.8 | 1 | 30.8±2 | 1328 |
| 19×2.5 | 1 | 1.2 | 1.8 | 1 | 31.6±2 | 1517 |
| 20×2.5 | 1 | 1.2 | 1.9 | 1 | 33.8±2 | 1622 |
| 23×2.5 | 1 | 1.4 | 2 | 1 | 36.7±2 | 1895 |
| 24×2.5 | 1 | 1.4 | 2 | 1 | 37.8±2 | 1943 |
| 27×2.5 | 1 | 1.4 | 2 | 1 | 37.4±2 | 2069 |
| 30×2.5 | 1 | 1.4 | 2.1 | 1 | 40.1±2 | 2347 |
| 33×2.5 | 1 | 1.4 | 2.2 | 1 | 41.6±2 | 2510 |
| 37×2.5 | 1 | 1.4 | 2.3 | 1 | 43.2±2 | 2741 |
| 44×2.5 | 1 | 1.4 | 2.4 | 1 | 48.2±2 | 3229 |
