NEK606标准海洋工程与船用阻水电缆
P34 BFOU-HCF 0.6/1 kV 阻水电缆

应用

P34 BFOU-HCF 0.6/1 kV NEK606 海洋工程与船用阻水电缆部分防水,具有防火,阻燃和低烟无卤的特性,适用于需在1100℃ 烃类火灾中工作的紧急控制,电力和照明系统。

应用

IEC 60092-353 IEC 60092-351
IEC 60092-359 IEC 60332-1
IEC 60332-3-22 IEC 60754-1,2
IEC 61034-1,2 NEK 606:2004
VG 95218 part 29?

nek606阻水电缆 P34 BFOU-HCF 0.6/1 kV

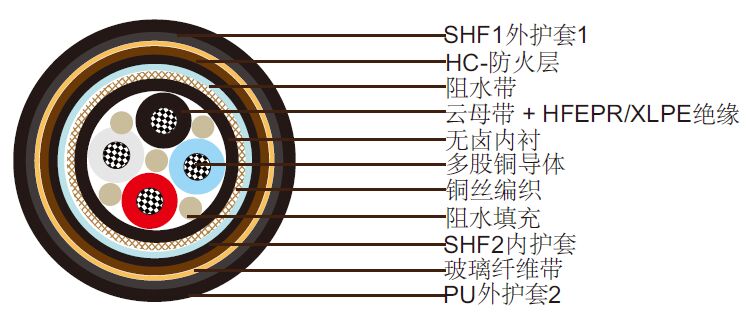

结构

导体: IEC 60228 2类紧实型多股镀锡退火铜导体.
绝缘: 云母带 + 无卤 EPR/XLPE.
填充: 如有需要加防水填充.
内衬: 无卤化合物.
铠装: 镀锡铜编织,如有需要加绕包带.
阻水单元: 阻水带或是阻水纤维提供纵向阻水.
内护套: 无卤热固性化合物, SHF2.
HC-防火层: 挤出热塑型防火材料.
包带:搭接玻璃纤维带.
外护套 1: 阻燃无卤热塑材料SHF1,黑色.
外护套 2: PU,PE可选,但达不到低烟标准.

电气特性

标称导体截面积 mm2 1.5 2.5 4 6 16 35
标称导体直径 mm 1.6 2.1 2.6 3.2 5.1 7.4
最大直流电阻@20˚C O/km 12.2 7.56 4.7 3.11 1.16 0.529
连续额定电流@45˚C1芯 A 23 30 40 52 96 157
连续额定电流@45˚C2芯 A 20 26 34 44 82 133
连续额定电流@45˚C3&4芯 A 16 21 28 36 67 110
短路电流 1s A 210 360 570 860 2290 5010
工作电压 KV 0.6/1 0.6/1 0.6/1 0.6/1 0.6/1 0.6/1
标称导体截面积 mm2 50 70 95 120 150 185 240 300
标称导体直径 mm 8.7 10.3 12.2 13.8 15.1 17.0 19.6 21.9
最大直流电阻@20˚C O/km 0.391 0.27 0.195 0.154 0.126 0.1 0.0762 0.0607
连续额定电流@45˚C1芯 A 196 242 293 339 389 444 522 601
连续额定电流@45˚C2芯 A 167 206 249 288 331 444 444 511
连续额定电流@45˚C3&4芯 A 137 169 205 237 272 311 365 421
短路电流 1s A 7150 10020 13590 17170 21460 26470 34340 42930
工作电压 KV 0.6/1 0.6/1 0.6/1 0.6/1 0.6/1 0.6/1 0.6/1 0.6/1
注:对于4芯以上电缆,电流值可由以下公式计算 (IN=I1 / N 3),I1=1芯电流值, N =芯数。

环境温度校正因数

环境温度校正因数 35 40 45 50 55 60 65 70 75 80
额定系数 1.1 1.05 1.0 0.94 0.88 0.82 0.74 0.67 0.58 0.47

机械和热性能

弯曲半径 :20×OD (安装中); 12×OD (固定安装). 温度范围 : -20˚C ~ +90˚C.

尺寸和重量

结构 芯数×截面积(mm2) 标称绝缘厚度mm 标称内衬外直径mm 标称护套1外直径mm 标称外径mm 标称重量kg/km
1×50 1.4 15 18.5 47.9±2 3045
1×70 1.4 16.5 20.5 49.9±2 3465
1×95 1.6 18.5 23 53.3±2 3990
1×120 1.6 20.5 25 55.3±2 4473
1×150 1.8 23 27 57.3±2 4988
1×185 2 25 29.5 60.3±2 5649
1×240 2.2 28 32.5 69.2±2 7403
1×300 2.4 30.5 35.5 71.2±2 8400
2×1.5 1 10 13 42.5±2 1985
2×2.5 1 11 14.5 44.0±2 2184
3×1.5 1 10.5 14 44.0±2 2247
3×2.5 1 11.5 15 44.5±2 2310
3×4 1 13 16.5 45.0±2 2520
3×6 1 14 18 47.0±2 2730
3×16 1 18.5 23 52.4±2 3675
3×35 1.2 25 29.5 59.9±2 5082
3×70 1.4 33 39 74.4±2 8558
3×120 1.6 41 48 83.9±2 11865
3×150 1.8 46 54.5 91.3±2 13965
4×2.5 1 12.5 16.5 46.8±2 2415
4×6 1 15.5 19.5 50.3±2 3014
4×16 1 20.5 25 55.5±2 4022
7×1.5 1 14 17.5 46.5±2 2678
12×1.5 1 18.5 22.5 52.0±2 3297
27×1.5 1 26.5 31 66.5±2 5324
7×2.5 1 15 19 48.0±2 2898
12×2.5 1 20.5 24.5 54.0±2 3675
