S14 BU(c) 250 V NEK606标准海洋工程与船用电缆

S14 BU(c) 250 V S14 BU(c) 250 V NEK606标准海洋工程与船用电缆

应用

该非铠装电缆具有防火，阻燃和低烟无卤的特性，适用于仪表，通讯，控制和报警系统。

标准

IEC 60092-376
IEC 60092-351
IEC 60092-359

IEC 60331-21
IEC 60332-1
IEC 60332-3-22
IEC 60754-1,2
IEC 61034-1,2
NEK 606:2004

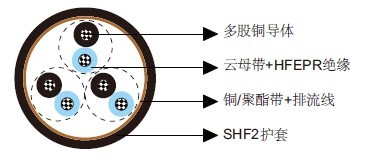

结构

导体：IEC 60228 class 2圆形镀锡退火铜导体。
绝缘：云母带+无卤EPR。
绞合：彩色芯线绞合在一起。
总屏蔽：对/三线组绞合为缆心，外层为铜塑复合带总屏蔽和多股镀锡铜排流线。对/三线组通过编号磁带或直接在绝缘线上印刷数字来进行编号。
外护套：无卤热固材料，SHF2，灰色（本安电缆为蓝色）。

电气特性

标称导体截面积 mm² 0.75 1.0 1.5
标称导体直径 mm 1.1 1.3 1.6
最大电阻@20℃ Ω/km 26.3 19.3 12.9
互电容 nF/km 75 80 85
标称电感@1KHz MH/km 0.727 0.686 0.667
最大L/R@1KHz µH/Ω 20 25 35
工作电压 V 250 250 250

机械和热性能

弯曲半径：8×OD（安装中）；6×OD （固定安装）
温度范围：-20℃ ~ +90℃

尺寸和重量

结构 单元数×每单元芯数×截面积(mm²) 标称绝缘厚度
mm 		标称护套厚度
mm 		标称外径
mm 		标称重量
kg/km
2×2×0.75 0.6 1.1 10.2 185
4×2×0.75 0.6 1.2 12.5 240
7×2×0.75 0.6 1.4 15.0 350
8×2×0.75 0.6 1.4 16.3 395
12×2×0.75 0.6 1.5 19.5 540
16×2×0.75 0.6 1.6 21.8 690
19×2×0.75 0.6 1.7 23.2 780
24×2×0.75 0.6 1.8 26.7 985
32×2×0.75 0.6 2.1 29.6 1225
2×3×0.75 0.6 1.2 12.0 205
3×3×0.75 0.6 1.2 13.1 265
4×3×0.75 0.6 1.3 14.4 320
7×3×0.75 0.6 1.3 17.4 475
8×3×0.75 0.6 1.5 19.5 590
12×3×0.75 0.6 1.6 22.9 745
16×3×0.75 0.6 1.7 25.6 965
19×3×0.75 0.6 1.8 27.2 1095
24×3×0.75 0.6 2.0 31.6 1405
2×2×1.0 0.6 1.1 10.7 210
4×2×1.0 0.6 1.1 13.3 285
7×2×1.0 0.6 1.4 16.0 415
8×2×1.0 0.6 1.4 17.3 465
12×2×1.0 0.6 1.6 20.8 645
16×2×1.0 0.6 1.7 23.3 825
19×2×1.0 0.6 1.8 24.7 940
24×2×1.0 0.6 1.9 28.8 1200
32×2×1.0 0.6 2.3 31.8 1495
3×3×1.0 0.6 1.2 14.0 310
4×3×1.0 0.6 1.4 15.3 380
7×3×1.0 0.6 1.6 18.6 570
12×3×1.0 0.6 1.6 24.4 900
16×3×1.0 0.6 1.7 27.3 1160
19×3×1.0 0.6 1.9 29.0 1325
24×3×1.0 0.6 2.1 33.7 1700
2×2×1.5 0.7 1.2 12.1 275
4×2×1.5 0.7 1.3 15.2 380
7×2×1.5 0.7 1.5 18.4 565
8×2×1.5 0.7 1.5 20.0 640
12×2×1.5 0.7 1.7 24.3 895
16×2×1.5 0.7 1.8 27.2 1150
19×2×1.5 0.7 1.9 28.6 1295
24×2×1.5 0.7 2.1 33.5 1670
32×2×1.5 0.7 2.3 37.0 2095
2×3×1.5 0.7 1.3 15.0 310
3×3×1.5 0.7 1.3 16.0 420
4×3×1.5 0.7 1.4 17.7 515
7×3×1.5 0.7 1.6 21.5 785
8×3×1.5 0.7 1.6 23.5 930
12×3×1.5 0.7 1.8 28.5 1255
16×3×1.5 0.7 1.9 31.9 1630
19×3×1.5 0.7 2.0 33.8 1855
24×3×1.5 0.7 2.2 39.3 2375
