RG59铠装同轴电缆

RG59铠装同轴电缆 RG59铠装同轴电缆

应用

该75Ω同轴电缆适用于船板装置和其他海上室内环境。

标准

IEC 60092-350
IEC 60332-3-22
IEC 60754-1,2
IEC 61034-1,2
NEK 606:2004

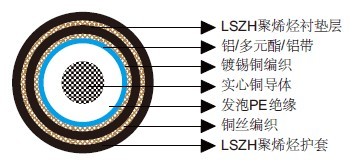

结构

导体：20AWG实心铜导体。
绝缘：发泡PE。
屏蔽1：铝/聚酯/铝带。
屏蔽2：镀锡铜编织。
衬垫层：低烟无卤聚烯烃，黑色。
铠装：铜丝编织。
外护套：低烟无卤聚烯烃。

电气特性

AWG 20
标称导体直径 mm 0.8
阻抗 Ω 75+/-5
标称衰减@100MHz dB/100m 7.6
标称衰减@270MHz dB/100m 12.5
标称衰减@540MHz dB/100m 17.9
标称衰减@720MHz dB/100m 20.9
标称衰减@750MHz dB/100m 21.3
标称衰减@1000MHz dB/100m 24.9
电容 pF/m 53.5
传播速度 % 83
导体DCR Ω/km 32.8
屏蔽DCR Ω/km 12.5
感应系数 µH/m 0.318
延时 ns/m 4.0

机械和热性能

弯曲半径：15×OD
温度范围：-30℃ ~ +75℃

尺寸和重量

标称内导体直径
mm 		标称绝缘厚度
mm 		标称护套厚度
mm 		标称外径
mm 		标称重量
kg/km
0.8 1.4 1.2 10.0 177
