RG213铠装同轴电缆

RG213铠装同轴电缆 RG213铠装同轴电缆

应用

该50Ω同轴电缆适用于船板装置和其他海上室内环境。

标准

IEC 60092-350
IEC 60332-3-22
IEC 60754-1,2
IEC 61034-1,2
NEK 606:2004

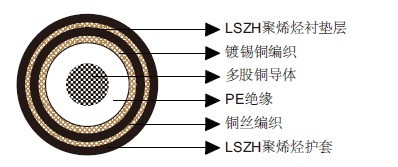

结构

导体：13AWG裸铜。
绝缘：PE。
屏蔽：铜编织。
衬垫层：低烟无卤聚烯烃，黑色。
铠装：铜丝编织。
外护套：低烟无卤聚烯烃。

电气特性

AWG 13
导体结构 股数/每股直径 -/mm 7/0.75
标称导体直径 mm 2.24
阻抗 Ω 50+/-3
标称衰减@100MHz dB/100m 7.5
标称衰减@200MHz dB/100m 10.5
标称衰减@400MHz dB/100m 15.1
标称衰减@1000MHz dB/100m 29.5
电容 pF/m 101
传播速度 % 66
导体DCR Ω/km 5.7
屏蔽DCR Ω/km 3.9
感应系数 µH/m 0.246
延时 ns/m 5.0

机械和热性能

弯曲半径：15×OD
温度范围：-30℃ ~ +75℃

尺寸和重量

标称内导体直径
mm 		标称绝缘厚度
mm 		标称护套厚度
mm 		标称外径
mm 		标称重量
kg/km
2.24 2.2 1.14 13.9 379
