  首页产品NEK606海洋工程与船用电缆

Cat6 UTP/FTP铠装数据电缆

Cat6 UTP/FTP铠装数据电缆 Cat6 UTP/FTP铠装数据电缆

应用

Cat6是以太网及其他网络协议电缆标准，适合10BaseT，100BaseTx & 1000BaseT (千兆以太网)应用。该电缆具有铜丝编织铠装和阻燃防泥浆外护套，可提供额外的机械保护，同时保持电缆的柔软性。

标准

IEC 60332-3-22
IEC 60754-1,2
IEC 61034-1,2
NEK 606:2004

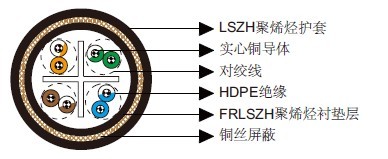

结构

导体：23AWG实心铜导体。
绝缘：HDPE.
绞合：两个彩色绝缘线扭绞在一起成为一对。
衬垫层：阻燃低烟无卤聚烯烃，黑色。
铠装：0.2/0.3mm铜丝编织。
外护套：低烟无卤聚烯烃。

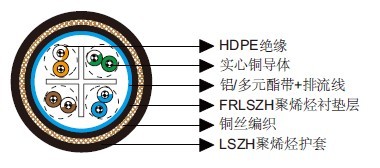

可选结构

Cat6 F/UTP: 该电缆具有铝/聚酯带总屏蔽及排流线。
Cat6 SF/UTP: 该电缆具有铝/聚酯带&铜丝编织双层屏蔽及排流线。

Cat6 UTP/FTP铠装数据电缆 Cat6 UTP/FTP铠装数据电缆

电气特性

AWG 23
标称导体直径 mm 0.58
最大直流电阻@20℃ Ω/100m 9.38
最大DCR不平衡 % 3
最大互电容 pF/m 5.8
最大电容不平衡 pF/100m 30
特性阻抗@1-100MHz Ω 100+/-15
最大传输延迟偏差 ns/100m 18
频率
MHz 		最大衰减
dB/100m 		最小NEXT
dB 		最小PSNEXT
dB 		最小ELFEXT
dB/100m 		最小
PSELFEXT
dB/100m 		最小RL
dB
0.772 1.8 76.0 74.0 70.0 67.0 —
1 2.0 74.3 72.3 67.8 64.8 20.0
4 3.8 65.3 63.3 55.7 52.7 23.0
8 5.3 60.8 58.8 49.7 46.7 24.5
10 6.0 59.3 57.3 47.8 44.8 25.0
16 7.6 56.3 54.3 43.7 40.7 25.0
20 8.5 54.8 52.8 41.7 38.7 25.0
25 9.5 53.3 51.3 39.8 36.8 24.3
31.25 10.7 51.9 49.9 37.9 34.9 23.6
62.5 15.4 47.4 45.4 31.8 28.8 21.5
100 19.8 44.3 42.3 27.8 24.8 20.1
155 25.2 41.5 39.5 23.9 20.9 18.8
200 29.0 39.8 37.8 21.7 18.7 18.0
250 32.8 38.3 36.3 19.8 16.8 17.3

机械和热性能

弯曲半径：8×OD（安装中）；4×OD （固定安装）
温度范围：-30℃ ~ +75℃

尺寸和重量

结构单元数×每单元芯数×导体直径(mm) 标称绝缘厚度
mm 		标称护套厚度
mm 		标称外径
mm 		标称重量
kg/km
内 外
4×2×0.58 0.23 0.8 1.14 11.6 214
