单芯电力电缆-VDE 0276标准

应用

电力单芯线缆的电压的范围从3.8/6.6KV到19/33KV，频率为50Hz。主要应用于电力供应站，室内、室外敷设，管道、隧道内，矿井、竖井中，土壤直埋和海底水中等多种场所，能承受相当的压力和机械外力，轴向拉力。

标准:

DIN VDE 0276 Part 620 -622
HD 620 S1

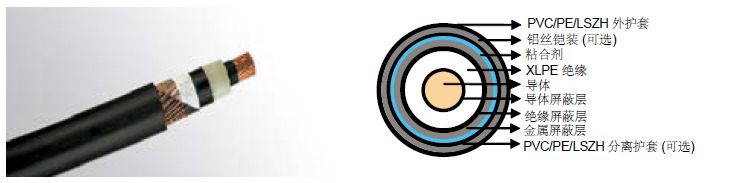

结构:

导体: 绞合圆铜导体或铝导体，符合 IEC 60228VDE 0276 2类/VDE 0295 HD 383. 导体内的所有间隙填充满防水介质，以防止在搬运，安装，运行过程中导体进水。
导体屏蔽:导体屏蔽包含非金属挤压层，紧紧包覆绝缘层的半导体复合层，以排除内部间隙。屏蔽层最小厚度为0.3毫米，最大电阻率不得超过90°C的500欧姆。
绝缘: 挤压XLPE-2XI1型混合物，遵循 DIN VDE 0207 part 22和HD 620.1 标准，具有高度交联，不受污染，避免间隙和耐热性。

表 1.绝缘厚度

标称截面积	标称电压下的绝缘厚度
	3.6/6KV (Um=7.2kV)	6/10kV (Um=12kV)	8.7/15kV (Um=17.5kV)	12/20kV (Um=24kV)	18/30kv (Um=36kV)
mm²	mm	mm	mm	mm	mm
35	2.5	3.4	4.5	5.5	-
50	2.5	3.4	4.5	5.5	8.0
70	2.5	3.4	4.5	5.5	8.0
95	2.5	3.4	4.5	5.5	8.0
120	2.5	3.4	4.5	5.5	8.0
150	2.5	3.4	4.5	5.5	8.0
185	2.5	3.4	4.5	5.5	8.0
240	2.6	3.4	4.5	5.5	8.0
300	2.8	3.4	4.5	5.5	8.0
400	3.0	3.4	4.5	5.5	8.0

绝缘屏蔽:
非金属挤压绝缘屏蔽层，交联复合层是应用在绝缘外层。半导体挤压层应该包括粘结的，或可剥离半导体复合层，进行焊接或终止去除能力。作为一个选项，一个半导体胶带可应用于对挤出半导电金属层为垫层。最小厚度为0.3毫米，最大为500欧姆的电阻率，高温环境可达90℃。屏蔽是紧密安装在绝缘排除所有空气空隙，可以很容易地在现场用手剥离。
导体防水层：绝缘屏蔽层覆一层半导体防水层，此防水层可以防止水分的渗出，确保其纵向防水性能。
金属层: 铜丝铠装金属层应用在防水层的外层，最小直径为0.5mm，铜丝，铜带呈螺旋形裹覆，最小厚度为0.1mm。总的屏蔽层面积见表2.金属层提供了一个接地故障电流路径，可承受的电流故障为1000A，每秒钟温度可达160℃。同心导体最小截面积遵循DIN VDE 0273 & 0276标准。
总的屏蔽层面积见表2a和2b.

表2a. 铜丝屏蔽总横截面积&和最大直流电阻

电缆标称截面积	总横截面积					铜丝屏蔽下最大直流电阻- 20°C
	3.6/6KV (Um=7.2KV)	6/10KV (Um=12KV)	8.7/15KV (Um=17.5KV)	12/20KV (Um=24KV)	18/30KV (Um=36KV)
mm²	mm²					Ω
70	16	16	16	16	16	1.19
95	16	16	16	16	16	1.19
120	16	16	16	16	16	1.19
150	25	25	25	25	25	0.759
185	25	25	25	25	25	0.759
240	25	25	25	25	25	0.759
300	25	25	25	25	25	0.759
400	35	35	35	35	35	0.271
500	35	35	35	35	35	0.217
630	35	35	35	35	35	0.271

表2b. 铜带屏蔽总横截面积&和最大直流电阻 (0.1mm)

导体的标称横截面	总横截面积 & 最大直流电阻
	3.6/6KV(Um=7.2KV)		6/10KV(Um=12KV)		8.7/15KV(Um=17.5KV)		12/20KV (Um=24KV)		18/30KV (Um=36KV)
	总横截面	最大直流电 阻-20℃	总横截面	最大直流电 阻-20℃	总横截面	最大直流电 阻-20℃	总横截面	最大直流电 阻-20℃	总横截面	最大直流电 阻-  20℃
mm²	mm		mm		mm		mm		mm
70	7.4	2.314	8.2	2.106	9.1	1.897	9.9	1.740	11.9	1.442
95	8.2	2.095	8.9	1.923	9.8	1.748	10.7	1.614	12.7	1.354
120	9.0	1.905	9.8	1.761	10.7	1.613	11.5	1.498	13.5	1.272
150	9.7	1.781	10.4	1.655	11.3	1.523	12.1	1.420	14.2	1.215
185	10.6	1.626	11.2	1.540	12.2	1.407	12.9	1.335	14.9	1.153
240	11.7	1.465	12.4	1.388	13.3	1.294	14.1	1.219	16.2	1.065
300	12.9	1.334	13.4	1.285	14.3	1.204	15.1	1.139	17.1	1.003
400	14.3	1.205	14.6	1.178	15.5	1.110	16.3	1.054	18.4	0.937
500	15.7	1.094	16.2	1.061	17.1	1.005	17.5	0.982	20.0	0.861
630	17.3	0.992	18.9	0.912	18.7	0.918	19.5	0.880	21.6	0.797

分离器/防水层: 金属屏蔽可以覆在非导体防水层带表层，确保此防水层的纵向防水性能。
分离式护套 (铠装线缆): 分离式护套包括一个挤压层，铠装线缆中挤压层材料为PVC，PE或者LSZH。分离式护套厚度见表3.

表3：分离式护套厚度表

线芯直径内		护套近似厚度
mm		mm
>	<
35	45	1.4
45	60	1.6
60	80	1.8
80	-	2.0

铠装线缆: 分离式护套外层应用的是螺纹状圆铝线铠装

表4：圆形钢丝铠装直径

线缆虚拟直径		铠装直径
mm		mm
>	<
-	10	0.8
10	15	1.25
15	25	1.6
25	35	2.0
35	60	2.5
60	-	3.15

外护套:
外护套包含一层挤压PE复合物DMP2遵循HD620.1和遵循DIN VDE 0276 Part3部分的2YM3类型，或PVC复合物DMV6遵循HD620.1和遵循DIN VDE0276 Part3的YM5。普通护套厚度为2.5mm(1/500mm 18/30sq 2.6mm)，适用于光照环境下及当地线缆操作的大气环境

物理特性:

工作温度: 可达90°C
温度范围: -5°C ( PVC 护套 ); -20°C ( PE 护套 )
短路温度: 250°C (短路时最长持续时间不超过5s)
弯曲半径: 15 x OD （非金属护套）
30 x OD （铝护套）

表 5. 常规/操作/测试:

额定电压 Uo/U	工作电压 (max)	测试电压
3.6/6KV	8KV	10KV
6/10KV	12KV	15KV
8.7/15KV	18KV	22.5KV
12/20KV	24KV	30KV
18/30KV	36KV	45KV

类型代码:
线芯
N 遵循VDE标准(没有铜导体的缩写)
A AL导体
绝缘
2X XLPE绝缘
Y PVC 绝缘
屏蔽
S 铜丝，铜带屏蔽螺旋缠绕
SE 每芯铜线外围加一层铜带屏蔽，呈螺旋式
(F) 纵向防水屏蔽
同心导体
C 铜线和铜带同心导体，呈螺旋式
CE 每芯铜线同心导体外围加一层铜带屏蔽，呈螺旋式
外护套
2Y PE
Y PVC
H LSZH

单芯 1.8/3KV(Um=3.6KV)
电缆结构参数

标称截面积	绝缘标称厚度	铜带厚度	铜丝屏蔽面积	标称护套厚度	近似外径	近似重量
						N2XSY/N2XSH Cu	NA2XSY/NA2XSH Al	N2XS2Y Cu	NA2XS2Y Al	N2XS (F) 2Y Cu	NA2XS (F) 2Y Al
mm²	mm	mm	mm²	mm	mm	kg / km	kg / km	kg / km	kg / km	kg / km	kg / km
25	2.0	0.1	16	1.4	13	500	180	480	140	500	230
35	2.0	0.1	16	1.4	14	620	280	600	240	620	330
50	2.0	0.1	16	1.4	15	700	380	750	290	750	430
70	2.0	0.1	16	1.5	17	900	480	800	380	1000	560
95	2.0	0.1	16	1.5	19	1200	590	1050	460	1300	670
120	2.0	0.1	16	1.6	21	1450	700	1300	550	1500	800
150	2.0	0.1	25	1.6	22	1700	800	1550	650	1800	900
185	2.0	0.1	25	1.7	24	2050	850	1900	750	2150	950
240	2.0	0.1	25	1.8	27	2550	1050	2350	900	2650	1150
300	2.0	0.1	25	1.8	29	3150	1250	2950	1050	3250	1350
400	2.0	0.1	35	1.9	32	3950	1550	3800	1450	4100	1650
500	2.2	0.1	35	2.0	35	5000	2000	4800	1800	5200	2150
630	2.4	0.1	35	2.2	38	6200	2200	6300	2100	6400	2350
800	2.6	0.1	35	2.3	44	8000	2900	7900	2800	8200	3050

*铜带复合物可以作为屏蔽层的可选项，屏蔽标称面积，以上表中数据作为参考。

电气性能参数

标称 截面积	直流电阻 CU / AL	交流电阻 CU / AL	额定短路电 流CU / AL 1 sec	电容	充电电流	铜丝屏蔽短路额定电流 1 sec	铜带屏蔽短路额定电流 1 sec	电感		阻抗		电抗
								三叶形	平坦,间 隙	三叶形	平坦,间 隙	三叶形		平坦,间隙
														Cu	AL
mm2	µΩ/m	µΩm	kA	pF/m	mA/m	kA	kA	µΩ/m		nH/m		µΩ/ m		µΩ/ m
25	727/1200	929/1538	3.6/2.3	222	0.32	2.6	0.3	131	185	345	535	936	1544	952	1554
35	524/868	668/1113	5.0/3.2	251	0.35	2.6	0.4	122	178	327	524	679	1121	695	1131
50	387/641	494/822	6.8/4.4	281	0.39	2.6	0.4	116	172	313	514	511	834	527	844
70	268/443	343/568	9.8/6.3	341	0.45	2.6	0.5	110	165	300	495	364	583	386	597
95	193/320	248/410	13.3/8.5	397	0.50	2.6	0.5	104	160	287	485	272	427	300	446
120	153/253	196/325	17.2/11.0	430	0.55	2.6	0.6	104	159	280	475	225	345	257	367
150	124/206	159/265	21.2/13.5	464	0.59	4.3	0.6	100	156	274	465	193	287	229	313
185	99.1/164	128/211	26.6/17.0	513	0.65	4.3	0.7	98	154	267	459	165	237	206	267
240	75.4/125	98/161	34.9/22.3	573	0.70	4.3	0.9	94	150	260	455	140	191	185	226
300	60.1/100	80/130	43.8/28.0	652	0.72	4.3	1.0	91	147	253	445	128	163	174	203
400	47.0/77.8	64/102	57.3/36.6	727	0.75	5.8	1.1	90	147	248	435	113	141	164	184
500	36.6/60.5	51/81	72.3/46.2	754	0.79	5.8	1.2	89	145	245	425	105	124	158	171
630	28.3/46.9	42/64	91.2/58.3	786	0.87	5.8	1.3	86	143	243	415	97	110	151	160

单芯3.6/6KV (Um=7.2 KV)
单芯6/10KV (Um=12 KV)
单芯 8.7/15KV (Um=17.5KV)
单芯12/20KV (Um=24KV)
单芯18/30KV (Um=36KV)
单芯额定电流 1.8/3KV(Um=3.6KV ) to 18/30KV(Um=36KV)
