BS 6622/BS 7835标准单芯中压电力电缆

符合标准

BS 6622
BS 7835 (LSZH)

应用

电力单芯线缆的电压的范围从3.8/6.6KV到19/33KV，频率为50Hz。主要应用于电力供应站，室内、室外敷设，管道、隧道内，矿井、竖井中，土壤直埋和海底水中等多种场所，能承受相当的压力和机械外力，轴向拉力。

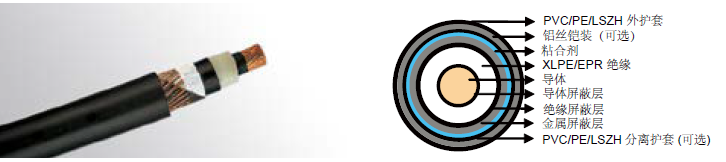

结构

导体: 平纹退火铜或铝导体，符合 IEC 60228/BS 6360. 铜导体应该是绞合状（第二部分），铝导 体可以是绞合状的，也可以是是实心的（第二部分）。
导体屏蔽: 挤压半导体交联复合层是应用在导体外，并完全覆导体外面。挤压半导电交联复合层 是应用在导体外，并完全覆盖在其表面。最低厚度为0.3毫米，最大电阻率不得超过90°C的500欧 姆。
绝缘: 绝缘材料是交联聚乙烯（GP8）混合物，遵循BS7655-1.3或者橡胶（GP7），遵循BS7655-1.2标准。
表1. 绝缘厚度。

标称截面积	标称电压下的绝缘厚度
	3.8/6.6KV (Um=7.2KV)	6.35/11KV (Um=12KV)	8.7/15KV(Um=17.5KV)	12.7/22KV(Um=24KV)	19/33KV(Um=36KV)
mm2	mm	mm	mm	mm	mm
70 – 185	2.5	3.4	4.5	5.5	8.0
240	2.6	3.4	4.5	5.5	8.0
300	2.8	3.4	4.5	5.5	8.0
400	3.0	3.4	4.5	5.5	8.0
≥500	3.2	3.4	4.5	5.5	8.0

绝缘屏蔽:
挤压半导电交联复合层是应用在绝缘外层。半导体挤压层应该包括粘结的，或可剥离半导体复合层，进行焊接或终止去除能力。作为一个选项，一个半导电胶带可应用于对挤出半导电金属层为垫层。最小厚度为0.3毫米，最大为500欧姆的电阻率，在90℃的米屏蔽是紧密安装在绝缘排除所有空气空隙，可以很容易地在现场用手剥离。

金属层: 金属层包括铜带或者同心式铜丝或者铜丝和铜带的组合。金属层提供了一个接地故障电流路径，可承受的电流故障为1000A，每秒钟温度可达160℃。铜丝应用在导体防潮层的外围，该防潮层的最小直径为0.5mm，在铜丝外层，0.1mm厚度的铜带可以螺旋型缠绕在外层。总的屏蔽层面积见表2a和2b。
表2a. 铜丝屏蔽总横截面积&和最大直流电阻

电缆标称截面积	总横截面积					铜丝屏蔽下最大直流电阻-20°C
	3.8/6.6KV (Um=7.2KV)	6.35/11KV (Um=12KV)	8.7/15KV (Um=17.5KV)	12.7/22KV (Um=24KV)	19/33KV (Um=36KV)
mm²	mm²					Ω
70	16	16	16	16	16	1.19
95	16	16	16	16	16	1.19
120	16	16	16	16	16	1.19
150	25	25	25	25	25	0.759
185	25	25	25	25	25	0.759
240	25	25	25	25	25	0.759
300	25	25	25	25	25	0.759
400	35	35	35	35	35	0.271
500	35	35	35	35	35	0.217
630	35	35	35	35	35	0.271

表 2b. 铜带屏蔽总横截面积&和最大直流电阻(0.1mm)

导体的标称横截面	总横截面积 & 最大直流电阻
	3.8/6.6KV (Um=7.2KV)		6.35/11KV (Um=12KV)		8.7/15KV (Um=17.5KV)		12.7/22KV (Um=24KV)		19/33KV (Um=36KV)
	总横截面	最大直流电阻-20℃	总横截面	最大直流电阻-20℃	总横截面	最大直流电阻-20℃	总横截面	最大直流电阻 -20℃	总横截面	最大直流电阻- 20℃
mm²	mm²	Ω	mm²	Ω	mm²	Ω	mm²	Ω	mm²	Ω
70	7.4	2.314	8.2	2.106	9.1	1.897	9.9	1.740	11.9	1.442
95	8.2	2.095	8.9	1.923	9.8	1.748	10.7	1.614	12.7	1.354
120	9.0	1.905	9.8	1.761	10.7	1.613	11.5	1.498	13.5	1.272
150	9.7	1.781	10.4	1.655	11.3	1.523	12.1	1.420	14.2	1.215
185	10.6	1.626	11.2	1.540	12.2	1.407	12.9	1.335	14.9	1.153
240	11.7	1.465	12.4	1.388	13.3	1.294	14.1	1.219	16.2	1.065
300	12.9	1.334	13.4	1.285	14.3	1.204	15.1	1.139	17.1	1.003
400	14.3	1.205	14.6	1.178	15.5	1.110	16.3	1.054	18.4	0.937
500	15.7	1.094	16.2	1.061	17.1	1.005	17.5	0.982	20.0	0.861
630	17.3	0.992	18.9	0.912	18.7	0.918	19.5	0.880	21.6	0.797

分离式护套 (铠装线缆): 分离式护套包括一个挤压层，挤压层材料为PVC，PE或者LSZH，挤压层厚度一般为0.02Du+0.6mm，Du是一个根据护套等技术参数计算出来的直径。一般的分离式护套厚度大于1.2mm。
铠装线缆: 铠装线缆的圆铝线规格见表3
表3. 铠装线缆直径

铠装层下的虚拟直径		铠装线缆直径
mm		mm
>	<
	25	1.6
25	35	2.0
35	60	2.5
60	-	3.15

外护套:
外护套挤压层是遵循BS 7665-4.2九类标准的PVC，或者是遵循BS 7655-10.1TS2类标准的中密度聚乙烯（MDPE），LSZH也可以用做此处的外护套。外护套颜色一般为黑色。当直流电压测试直接体现在外护套时，像油墨涂层这样的半导体层应该裹附在外护套层的外围。 通常的外护套厚度为0.035D+1.0，D表示外护套的直径，单位为毫米。 线缆在没有铠装层的情况下，外护套厚度应该小于1.4mm，铠装线缆的外护套厚度应该大于1.8mm。

物理特性

工作温度: 可达90°C
温度范围: -5°C ( PVC 护套 ); -20°C ( PE 护套 )
短路温度: 250°C (短路时最长持续时间不超过5s)
弯曲半径: 12 x OD
表 4. 常规/操作/测试:

额定电压 Uo/U	工作电压 (Um)	测试电压 (rms)
3.8/6.6KV	7.2KV	15KV
6.35/11KV	12KV	25.5KV
8.7/15KV	17.5KV	35KV
12.7/22KV	24KV	51KV
19/33KV	36KV	76KV

单芯 3.8/6.6KV (Um=7.2KV)
电缆结构参数

标称截面积		非铠装线缆					铝丝铠装线缆
	绝缘标称 厚度	铜丝屏蔽 截面积	护套标称 厚度	近似外径	近似重量		铜带屏 蔽截面 积	内护套标称 厚度	铝丝铠装 近似外径	外护套标称厚 度	线缆最大 标称外径	近似重量
					CU	AL						CU	AL
mm2	mm	mm2	mm	mm	kg/km		mm2	mm	mm	mm	mm	kg / km
25	2.5	16	1.5	20.3	750	580	3.4	1.2	1.6	1.8	26.3	1150	1000
35	2.5	16	1.6	21.3	870	650	3.6	1.2	1.6	1.8	27.3	1250	1050
50	2.5	16	1.6	22.4	1090	770	3.9	1.2	1.6	1.8	28.4	1500	1190
70	2.5	16	1.7	24.2	1310	870	4.3	1.2	1.6	1.8	30.0	1740	1300
95	2.5	16	1.7	25.8	1560	960	4.7	1.2	1.6	1.9	31.8	2030	1430
120	2.5	16	1.8	27.4	1830	1070	5.0	1.2	1.6	1.9	33.2	2310	1550
150	2.5	25	1.8	29.1	2130	1190	5.3	1.2	1.6	2.0	35.1	2660	1720
185	2.5	25	1.9	30.8	2490	1320	5.8	1.2	2.0	2.0	37.4	3120	1950
240	2.6	25	1.9	33.5	3040	1520	6.3	1.2	2.0	2.1	40.3	3740	2200
300	2.8	25	2.0	36.1	3650	1770	7.0	1.2	2.0	2.2	42.9	4400	2520
400	3.0	35	2.2	40.6	4680	2170	7.7	1.2	2.0	2.3	47.2	5490	2960
500	3.2	35	2.3	43.6	5670	2570	8.5	1.3	2.5	2.5	51.6	6760	3660
630	3.2	35	2.4	48.8	6980	2990	9.5	1.4	2.5	2.6	57.0	8200	4160

电气性能参数

标称截面积						非铠装线缆	铝丝铠装线 缆
	直流电阻 CU / AL	交流电阻 CU / AL	额定短路电 流CU / AL 1 sec	电容	充电电流	铜丝屏蔽短路额定电流 1 sec	铜带屏蔽短 路额定电流 1 sec	电抗		电感		特性阻抗
								三叶形	平坦,间 隙	三叶形	平坦,间 隙	三叶形		平坦,间隙
														Cu	AL
mm2	μΩ/ m	μΩ/ m	kA	pF/m	mA/m	kA	kA	μΩ/ m	μΩ/ m	nH/m	nH/m	μΩ/ m		μΩ/ m
25	727/1200	927/1538	3.6/2.3	263	0.32	2.6	0.4	136	194	400	590	936	1544	952	1554
35	524/868	668/1113	5.0/3.2	291	0.35	2.6	0.5	127	185	390	580	679	1121	695	1131
50	387/641	494/822	6.8/4.4	321	0.39	2.6	0.5	121	179	380	570	511	834	527	844
70	268/443	343/568	9.8/6.3	371	0.45	2.6	0.6	115	173	370	550	364	583	386	597
95	193/320	248/410	13.3/8.5	417	0.50	2.6	0.6	110	168	350	540	272	427	300	446
120	153/253	196/325	17.2/11.0	459	0.55	2.6	0.7	107	165	340	520	225	345	257	367
150	124/206	159/265	21.2/13.5	494	0.59	4.3	0.7	103	161	330	510	193	287	229	313
185	99.1/164	128/211	26.6/17.0	543	0.65	4.3	0.8	100	158	320	500	165	237	206	267
240	75.4/125	98/161	34.9/22.3	583	0.70	4.3	0.9	97	155	310	490	140	191	185	226
300	60.1/100	80/130	43.8/28.0	602	0.72	4.3	1.0	95	153	300	490	126	163	174	203
400	47.0/77.8	64/102	57.3/36.6	627	0.75	5.8	1.1	92	150	290	480	113	141	164	184
500	36.6/60.5	51/81	72.3/46.2	654	0.79	5.8	1.2	90	149	290	470	105	124	158	171
630	28.3/46.9	42/64	91.2/58.3	726	0.87	5.8	1.3	87	145	280	460	97	110	151	160
