600/1000V, XLPE绝缘, 铅护套电缆IEC 60502-1(非铠装)

应用:

此类电缆主要用于抵押安装系统的电力供应，可安装于室内或户外应用，可敷设于电缆管道，也可直埋，可用于变电站，配电站，工业区等没有机械损伤的地方。铅护套可防止芳香烃类化合物的腐蚀。

结构:

导体
多股圆形（非紧实型和紧实型）或扇形导体，2类导体，遵循IEC 60228, 小尺寸（最大至截面积4mm2）电缆，导体是实心的，1类导体，遵循 IEC 60228, BS EN60228，也可根据客户需求提供。
绝缘
XLPE绝缘，厚度遵循IEC 60502-1，连续工作温度为90°C.
PVC绝缘厚度，遵循 IEC 60502-1,BS 6346. PVC绝缘A类，遵循IEC 60502-1,或T11类，遵循BS 6346.
PVC绝缘可达到SASO 1694级别，连续工作温度为85°C，也可根据客户需求提供.
线芯颜色
线芯颜色 (1) :
1芯 : 红色或黑色
2芯 : 红色, 黑色
3芯 : 红色, 黄色, 蓝色
4芯 : 红色, 黄色, 蓝色, 黑色
5芯 : 红色, 黄色, 蓝色, 黑色, 绿色
5芯以上: 黑色线芯，白色数字标识
线芯颜色 (2) :
1芯 : 棕色或蓝色
2芯 : 棕色, 蓝色
3芯 : 棕色, 黑色, 灰色
4芯 : 蓝色, 棕色, 黑色, 灰色
5芯 : 绿色/黄色, 蓝色, 棕色, 黑色, 灰色
5芯以上: 黑色线芯，白色数字标识
成缆 / 内护套
2，3，4芯电缆，有非吸湿性材料填充绕包，加挤出PVC内衬铅护套挤出铅合金"E"类内护套，遵循BS 12548. 厚度遵循IEC 60502-1. 其他厚度也可根据客户需求提供.
铠装
内衬外镀锌钢丝铠装，遵循IEC 60502或BS 5467, BS 6346内衬外镀锌钢带铠装，遵循IEC 60502
外护套
外护套为挤出PVC，ST2类，遵循IEC 60502-1，或9类，遵循BS 6346/5467.
一些特殊种类的PVC,如阻燃PVC,防蚁PVC,防啮齿类动物PVC,防油PVC，以及一些特殊的护套材料，如LLDPE, MDPE, HDPE, LSF, CPE，都可根据客户需求提供.

电缆参数

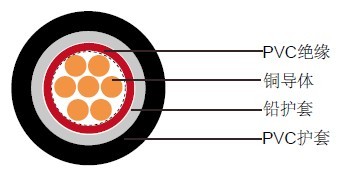

单芯(非铠装)

截面积	导体直径	绝缘厚度	铅护套厚度	护套厚度	线缆外径	线缆重量
mm²	mm	mm	mm	mm	mm	Kg/Km
1x10 rm	4	0.7	1.2	1.4	16	715
1x16 rm	5	0.7	1.2	1.4	17	825
1x25 rm	6.3	0.9	1.2	1.4	19	1025
1x35 rm	7.4	0.9	1.2	1.4	20	1150
1x50 rm	8.8	1	1.2	1.4	21	1350
1x70 rm	10.6	1.1	1.2	1.5	23	1675
1x95 rm	12.4	1.1	1.2	1.5	25	2025
1x120 rm	14	1.2	1.2	1.6	27	2425
1x150 rm	15.5	1.4	1.3	1.7	29	2800
1x185 rm	17.4	1.6	1.4	1.7	31	3400
1x240 rm	20.3	1.7	1.4	1.8	35	4250
1x300 rm	22.7	1.8	1.5	1.9	37	5000
1x400 rm	25.4	2	1.6	2	42	6250
1x500 rm	28.8	2.2	1.7	2.2	46	7725
1x630 rm	30.4	2.4	1.8	2.3	48	9275

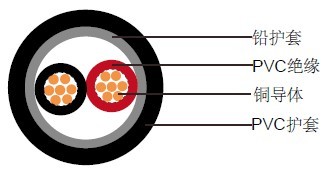

两芯(非铠装)

截面积	导体直径	绝缘厚度	铅护套厚度	护套厚度	线缆外径	线缆重量
mm²	mm	mm	mm	mm	mm	Kg/Km
2x2.5 rm	2	0.7	1.2	1.8	18	825
2x4 rm	2.6	0.7	1.2	1.8	19	925
2x6 rm	3.1	0.7	1.2	1.8	20	1025
2x10 rm	4	0.7	1.2	1.8	22	1225
2x16 rm	5	0.7	1.2	1.8	24	1500
2x25 rm	6.3	0.9	1.2	1.8	27	1925
2x35 rm	7.4	0.9	1.2	1.8	29	2300
2x50 rm	8.8	1	1.3	1.8	33	2875

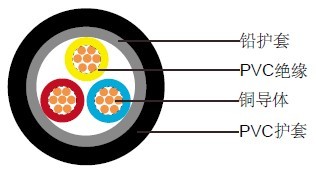

三芯(非铠装)

截面积	导体直径	绝缘厚度	铅护套厚度	护套厚度	线缆外径	线缆重量
mm²	mm	mm	mm	mm	mm	Kg/Km
圆形导体
3x1.5 rm	1.6	0.7	1.2	1.8	17	790
3x2.5 rm	2	0.7	1.2	1.8	18	875
3x4 rm	2.6	0.7	1.2	1.8	19	1000
3x6 rm	3.1	0.7	1.2	1.8	21	1125
3x10 rm	4	0.7	1.2	1.8	23	1375
3x16 rm	5	0.7	1.2	1.8	25	1700
3x25 rm	6.3	0.9	1.2	1.8	28	2225
3x35 rm	7.4	0.9	1.3	1.8	31	2650
3x50 rm	8.8	1	1.4	1.9	35	3350
3x70 rm	10.6	1.1	1.5	2	40	4425
3x95 rm	12.4	1.1	1.6	2.1	44	5625
3x120 rm	14	1.2	1.7	2.3	49	6850
3x150 rm	15.5	1.4	1.8	2.4	54	8250
3x185 rm	17.4	1.6	1.9	2.6	59	10025
3x240 rm	20.3	1.7	2.1	2.8	67	12900
3x300 rm	22.7	1.8	2.2	2.9	73	15550
扇形导体
3x50 sm	-	1	1.3	1.9	32	3000
3x70 sm	-	1.1	1.4	2	36	4000
3x95 sm	-	1.1	1.5	2.1	40	5075
3x120 sm	-	1.2	1.6	2.3	44	6175
3x150 sm	-	1.4	1.7	2.4	48	7525
3x185 sm	-	1.6	1.8	2.6	53	9125
3x240 sm	-	1.7	2	2.8	59	11650
3x300 sm	-	1.8	2.1	2.9	64	14025

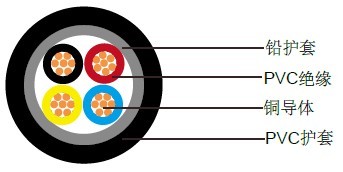

三芯+1(非铠装)

截面积	导体直径		绝缘厚度		铅护套厚度	护套厚度	线缆外径	线缆重量
mm²	mm	mm	mm	mm	mm	mm	mm	Kg/Km
3x10  rm+6   rm	5	3.1	0.7	0.7	1.2	1.8	23	1475
3x16  rm+10   rm	6.3	4	0.7	0.7	1.2	1.8	26	1850
3x25  rm+16   rm	7.4	5	0.9	0.7	1.2	1.8	29	2425
3x35  sm+16  rm	-	5	0.9	0.7	1.2	1.8	30	2575
3x50  sm+25  rm	-	6.3	1	0.9	1.3	1.9	33	3325
3x70  sm+35  rm	-	7.4	1.1	0.9	1.4	2	38	4450
3x95  sm+50  rm	-	8.8	1.1	1	1.5	2.2	42	5675
3x120  sm+70  rm	-	10.6	1.2	1.1	1.6	2.3	46	6975
3x150  sm+70  rm	-	10.6	1.4	1.1	1.7	2.4	50	8325
3x185  sm+95  rm	-	12.4	1.6	1.1	1.9	2.6	56	10400
3x240  sm+120  rm	-	14	1.7	1.2	2	2.8	62	13025
3x300  sm+150  rm	-	15.5	1.8	1.4	2.2	3	67	15950

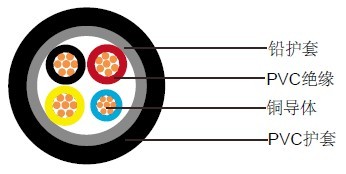

四芯(非铠装)

截面积	导体直径	绝缘厚度	铅护套厚度	护套厚度	线缆外径	线缆重量
mm²	mm	mm	mm	mm	mm	Kg/Km
4x2.5 rm	2	0.7	1.2	1.8	19	950
4x4 rm	2.6	0.7	1.2	1.8	20	1100
4x6 rm	3.1	0.7	1.2	1.8	22	1250
4x10 rm	4	0.7	1.2	1.8	24	1550
4x16 rm	5	0.7	1.2	1.8	26	1950
4x25 rm	6.3	0.9	1.3	1.8	31	2700
4x35 sm	-	0.9	1.2	1.8	31	2800
4x50 sm	-	1	1.4	2	35	3700
4x70 sm	-	1.1	1.5	2.1	40	4950
4x95 sm	-	1.1	1.6	2.3	44	6350
4x120 sm	-	1.2	1.7	2.4	48	7750
4x150 sm	-	1.4	1.8	2.6	53	9425
4x185 sm	-	1.6	2	2.7	58	11575
4x240 sm	-	1.7	2.2	3	65	14800
4x300 sm	-	1.8	2.3	3.2	71	17900
